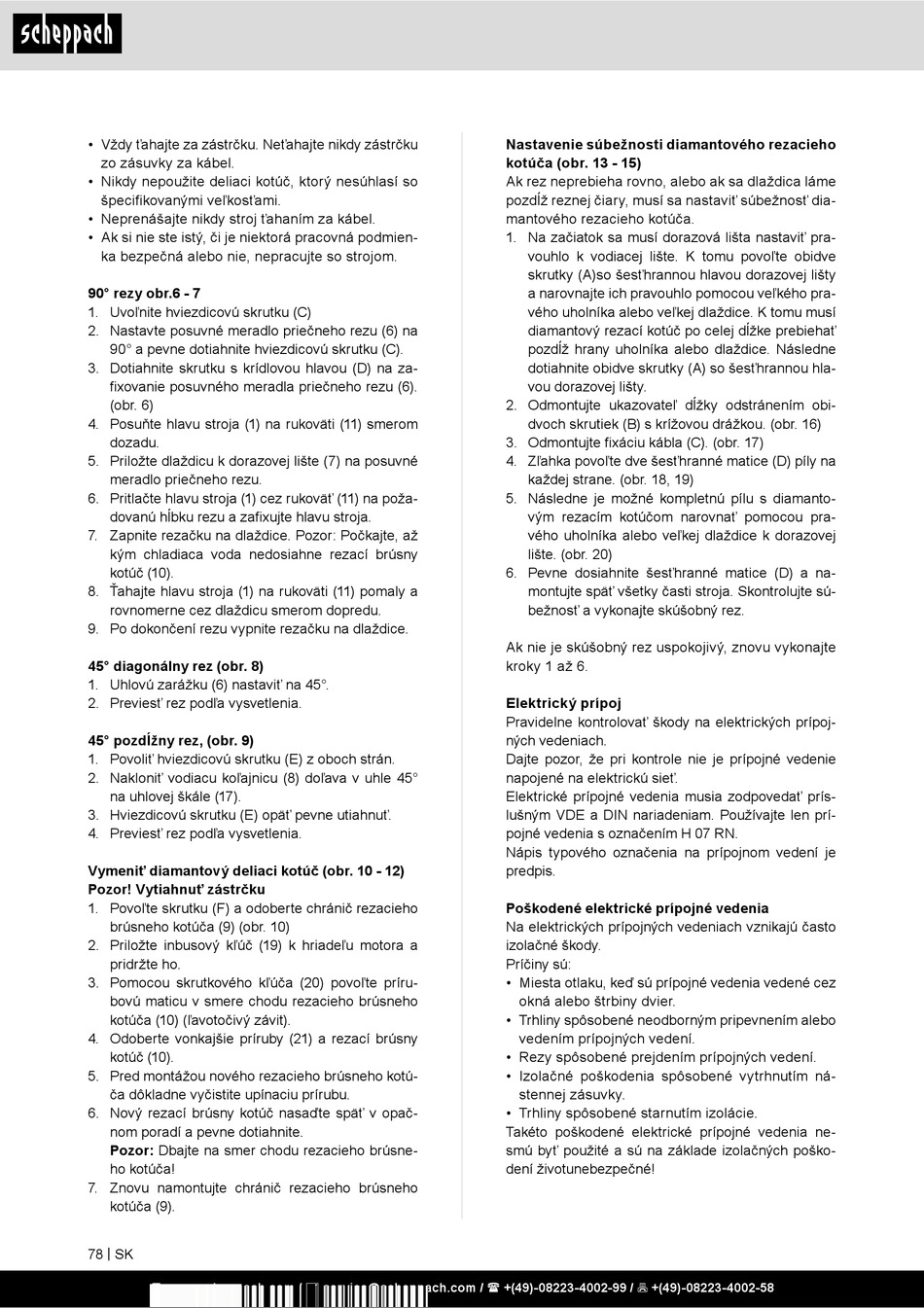

• Vždy ťahajte za zástrčku. Neťahajte nikdy zástrčku
zo zásuvky za kábel.
• Nikdy nepoužite deliaci kotúč, ktorý nesúhlasí so
špecifikovanými veľkosťami.
• Neprenášajte nikdy stroj ťahaním za kábel.
• Ak si nie ste istý, či je niektorá pracovná podmien-
ka bezpečná alebo nie, nepracujte so strojom.
90° rezy obr.6 - 7
1. Uvoľnite hviezdicovú skrutku (C)
2. Nastavte posuvné meradlo priečneho rezu (6) na
90° a pevne dotiahnite hviezdicovú skrutku (C).
3. Dotiahnite skrutku s krídlovou hlavou (D) na za-
fixovanie posuvného meradla priečneho rezu (6).
(obr. 6)
4. Posuňte hlavu stroja (1) na rukoväti (11) smerom
dozadu.
5. Priložte dlaždicu k dorazovej lište (7) na posuvné
meradlo priečneho rezu.
6. Pritlačte hlavu stroja (1) cez rukoväť (11) na poža-
dovanú hĺbku rezu a zafixujte hlavu stroja.
7. Zapnite rezačku na dlaždice. Pozor: Počkajte, až
kým chladiaca voda nedosiahne rezací brúsny
kotúč (10).
8. Ťahajte hlavu stroja (1) na rukoväti (11) pomaly a
rovnomerne cez dlaždicu smerom dopredu.
9. Po dokončení rezu vypnite rezačku na dlaždice.
45° diagonálny rez (obr. 8)
1. Uhlovú zarážku (6) nastaviť na 45°.
2. Previesť rez podľa vysvetlenia.
45° pozdĺžny rez, (obr. 9)
1. Povoliť hviezdicovú skrutku (E) z oboch strán.
2. Nakloniť vodiacu koľajnicu (8) doľava v uhle 45°
na uhlovej škále (17).
3. Hviezdicovú skrutku (E) opäť pevne utiahnuť.
4. Previesť rez podľa vysvetlenia.
Vymeniť diamantový deliaci kotúč (obr. 10 - 12)
Pozor! Vytiahnuť zástrčku
1. Povoľte skrutku (F) a odoberte chránič rezacieho
brúsneho kotúča (9) (obr. 10)
2. Priložte inbusový kľúč (19) k hriadeľu motora a
pridržte ho.
3. Pomocou skrutkového kľúča (20) povoľte príru-
bovú maticu v smere chodu rezacieho brúsneho
kotúča (10) (ľavotočivý závit).
4. Odoberte vonkajšie príruby (21) a rezací brúsny
kotúč (10).
5. Pred montážou nového rezacieho brúsneho kotú-
ča dôkladne vyčistite upínaciu prírubu.
6. Nový rezací brúsny kotúč nasaďte späť v opač-
nom poradí a pevne dotiahnite.
Pozor: Dbajte na smer chodu rezacieho brúsne-
ho kotúča!
7. Znovu namontujte chránič rezacieho brúsneho
kotúča (9).
78 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Nastavenie súbežnosti diamantového rezacieho
kotúča (obr. 13 - 15)
Ak rez neprebieha rovno, alebo ak sa dlaždica láme
pozdĺž reznej čiary, musí sa nastaviť súbežnosť dia-
mantového rezacieho kotúča.
1. Na začiatok sa musí dorazová lišta nastaviť pra-
vouhlo k vodiacej lište. K tomu povoľte obidve
skrutky (A)so šesťhrannou hlavou dorazovej lišty
a narovnajte ich pravouhlo pomocou veľkého pra-
vého uholníka alebo veľkej dlaždice. K tomu musí
diamantový rezací kotúč po celej dĺžke prebiehať
pozdĺž hrany uholníka alebo dlaždice. Následne
dotiahnite obidve skrutky (A) so šesťhrannou hla-
vou dorazovej lišty.
2. Odmontujte ukazovateľ dĺžky odstránením obi-
dvoch skrutiek (B) s krížovou drážkou. (obr. 16)
3. Odmontujte fixáciu kábla (C). (obr. 17)
4. Zľahka povoľte dve šesťhranné matice (D) píly na
každej strane. (obr. 18, 19)
5. Následne je možné kompletnú pílu s diamanto-
vým rezacím kotúčom narovnať pomocou pra-
vého uholníka alebo veľkej dlaždice k dorazovej
lište. (obr. 20)
6. Pevne dosiahnite šesťhranné matice (D) a na-
montujte späť všetky časti stroja. Skontrolujte sú-
bežnosť a vykonajte skúšobný rez.
Ak nie je skúšobný rez uspokojivý, znovu vykonajte
kroky 1 až 6.
Elektrický prípoj
Pravidelne kontrolovať škody na elektrických prípoj-
ných vedeniach.
Dajte pozor, že pri kontrole nie je prípojné vedenie
napojené na elektrickú sieť.
Elektrické prípojné vedenia musia zodpovedať prís-
lušným VDE a DIN nariadeniam. Používajte len prí-
pojné vedenia s označením H 07 RN.
Nápis typového označenia na prípojnom vedení je
predpis.
Poškodené elektrické prípojné vedenia
Na elektrických prípojných vedeniach vznikajú často
izolačné škody.
Príčiny sú:
• Miesta otlaku, keď sú prípojné vedenia vedené cez
okná alebo štrbiny dvier.
• Trhliny spôsobené neodborným pripevnením alebo
vedením prípojných vedení.
• Rezy spôsobené prejdením prípojných vedení.
• Izolačné poškodenia spôsobené vytrhnutím ná-
stennej zásuvky.
• Trhliny spôsobené starnutím izolácie.
Takéto poškodené elektrické prípojné vedenia ne-
smú byť použité a sú na základe izolačných poško-
dení životunebezpečné!
