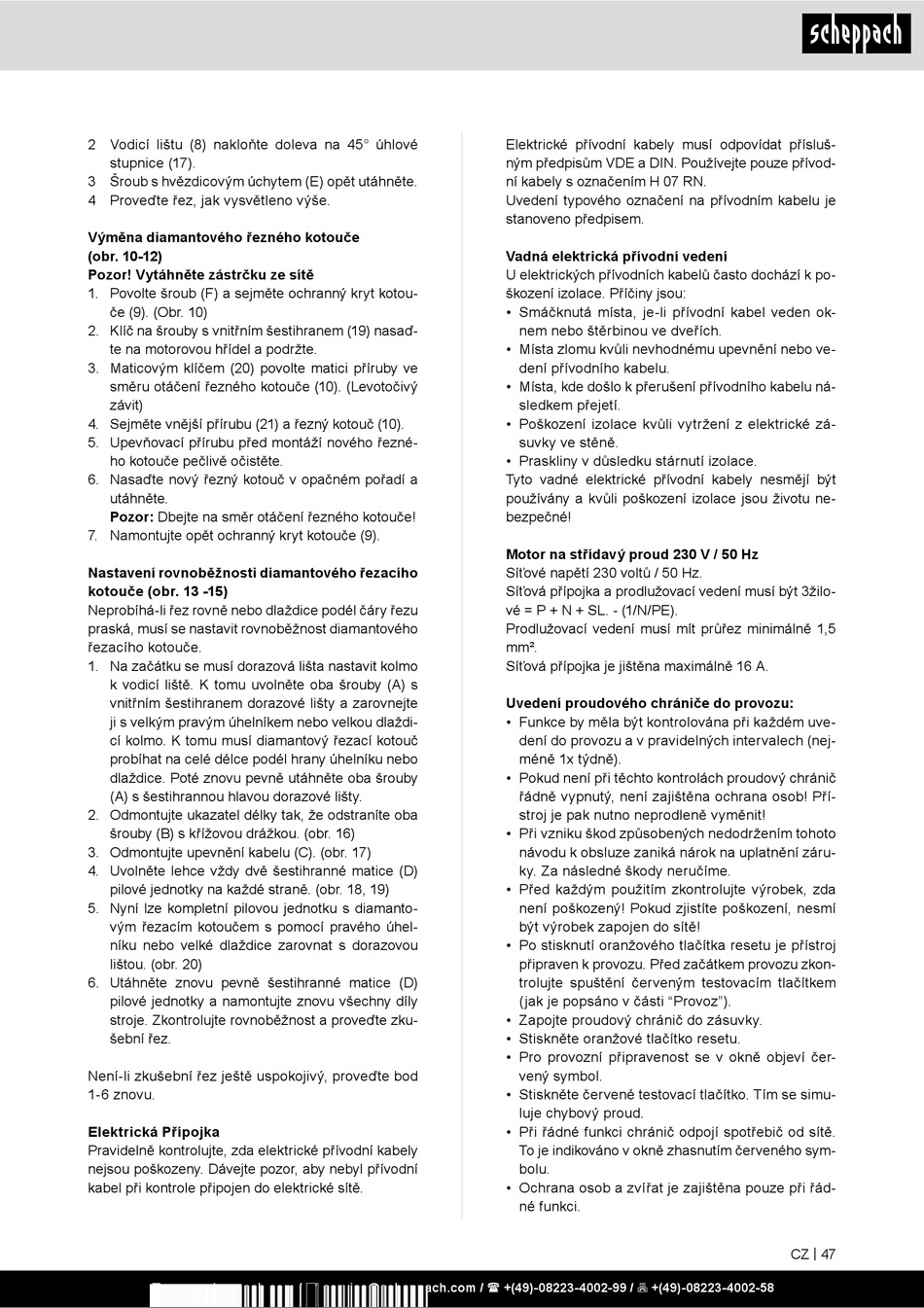

2 Vodicí lištu (8) nakloňte doleva na 45° úhlové
stupnice (17).
3 Šroub s hvězdicovým úchytem (E) opět utáhněte.
4 Proveďte řez, jak vysvětleno výše.
Výměna diamantového řezného kotouče
(obr. 10-12)
Pozor! Vytáhněte zástrčku ze sítě
1. Povolte šroub (F) a sejměte ochranný kryt kotou-
če (9). (Obr. 10)
2. Klíč na šrouby s vnitřním šestihranem (19) nasaď-
te na motorovou hřídel a podržte.
3. Maticovým klíčem (20) povolte matici příruby ve
směru otáčení řezného kotouče (10). (Levotočivý
závit)
4. Sejměte vnější přírubu (21) a řezný kotouč (10).
5. Upevňovací přírubu před montáží nového řezné-
ho kotouče pečlivě očistěte.
6. Nasaďte nový řezný kotouč v opačném pořadí a
utáhněte.
Pozor: Dbejte na směr otáčení řezného kotouče!
7. Namontujte opět ochranný kryt kotouče (9).
Nastavení rovnoběžnosti diamantového řezacího
kotouče (obr. 13 -15)
Neprobíhá-li řez rovně nebo dlaždice podél čáry řezu
praská, musí se nastavit rovnoběžnost diamantového
řezacího kotouče.
1. Na začátku se musí dorazová lišta nastavit kolmo
k vodicí liště. K tomu uvolněte oba šrouby (A) s
vnitřním šestihranem dorazové lišty a zarovnejte
ji s velkým pravým úhelníkem nebo velkou dlaždi-
cí kolmo. K tomu musí diamantový řezací kotouč
probíhat na celé délce podél hrany úhelníku nebo
dlaždice. Poté znovu pevně utáhněte oba šrouby
(A) s šestihrannou hlavou dorazové lišty.
2. Odmontujte ukazatel délky tak, že odstraníte oba
šrouby (B) s křížovou drážkou. (obr. 16)
3. Odmontujte upevnění kabelu (C). (obr. 17)
4. Uvolněte lehce vždy dvě šestihranné matice (D)
pilové jednotky na každé straně. (obr. 18, 19)
5. Nyní lze kompletní pilovou jednotku s diamanto-
vým řezacím kotoučem s pomocí pravého úhel-
níku nebo velké dlaždice zarovnat s dorazovou
lištou. (obr. 20)
6. Utáhněte znovu pevně šestihranné matice (D)
pilové jednotky a namontujte znovu všechny díly
stroje. Zkontrolujte rovnoběžnost a proveďte zku-
šební řez.
Není-li zkušební řez ještě uspokojivý, proveďte bod
1-6 znovu.
Elektrická Přípojka
Pravidelně kontrolujte, zda elektrické přívodní kabely
nejsou poškozeny. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Elektrické přívodní kabely musí odpovídat přísluš-
ným předpisům VDE a DIN. Používejte pouze přívod-
ní kabely s označením H 07 RN.
Uvedení typového označení na přívodním kabelu je
stanoveno předpisem.
Vadná elektrická přívodní vedení
U elektrických přívodních kabelů často dochází k po-
škození izolace. Příčiny jsou:
• Smáčknutá místa, je-li přívodní kabel veden ok-
nem nebo štěrbinou ve dveřích.
• Místa zlomu kvůli nevhodnému upevnění nebo ve-
dení přívodního kabelu.
• Místa, kde došlo k přerušení přívodního kabelu ná-
sledkem přejetí.
• Poškození izolace kvůli vytržení z elektrické zá-
suvky ve stěně.
• Praskliny v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmějí být
používány a kvůli poškození izolace jsou životu ne-
bezpečné!
Motor na střídavý proud 230 V / 50 Hz
Síťové napětí 230 voltů / 50 Hz.
Síťová přípojka a prodlužovací vedení musí být 3žilo-
vé = P + N + SL. - (1/N/PE).
Prodlužovací vedení musí mít průřez minimálně 1,5
mm².
Síťová přípojka je jištěna maximálně 16 A.
Uvedení proudového chrániče do provozu:
• Funkce by měla být kontrolována při každém uve-
dení do provozu a v pravidelných intervalech (nej-
méně 1x týdně).
• Pokud není při těchto kontrolách proudový chránič
řádně vypnutý, není zajištěna ochrana osob! Pří-
stroj je pak nutno neprodleně vyměnit!
• Při vzniku škod způsobených nedodržením tohoto
návodu k obsluze zaniká nárok na uplatnění záru-
ky. Za následné škody neručíme.
• Před každým použitím zkontrolujte výrobek, zda
není poškozený! Pokud zjistíte poškození, nesmí
být výrobek zapojen do sítě!
• Po stisknutí oranžového tlačítka resetu je přístroj
připraven k provozu. Před začátkem provozu zkon-
trolujte spuštění červeným testovacím tlačítkem
(jak je popsáno v části "Provoz").
• Zapojte proudový chránič do zásuvky.
• Stiskněte oranžové tlačítko resetu.
• Pro provozní připravenost se v okně objeví čer-
vený symbol.
• Stiskněte červené testovací tlačítko. Tím se simu-
luje chybový proud.
• Při řádné funkci chránič odpojí spotřebič od sítě.
To je indikováno v okně zhasnutím červeného sym-
bolu.
• Ochrana osob a zvířat je zajištěna pouze při řád-
né funkci.
CZ | 47
