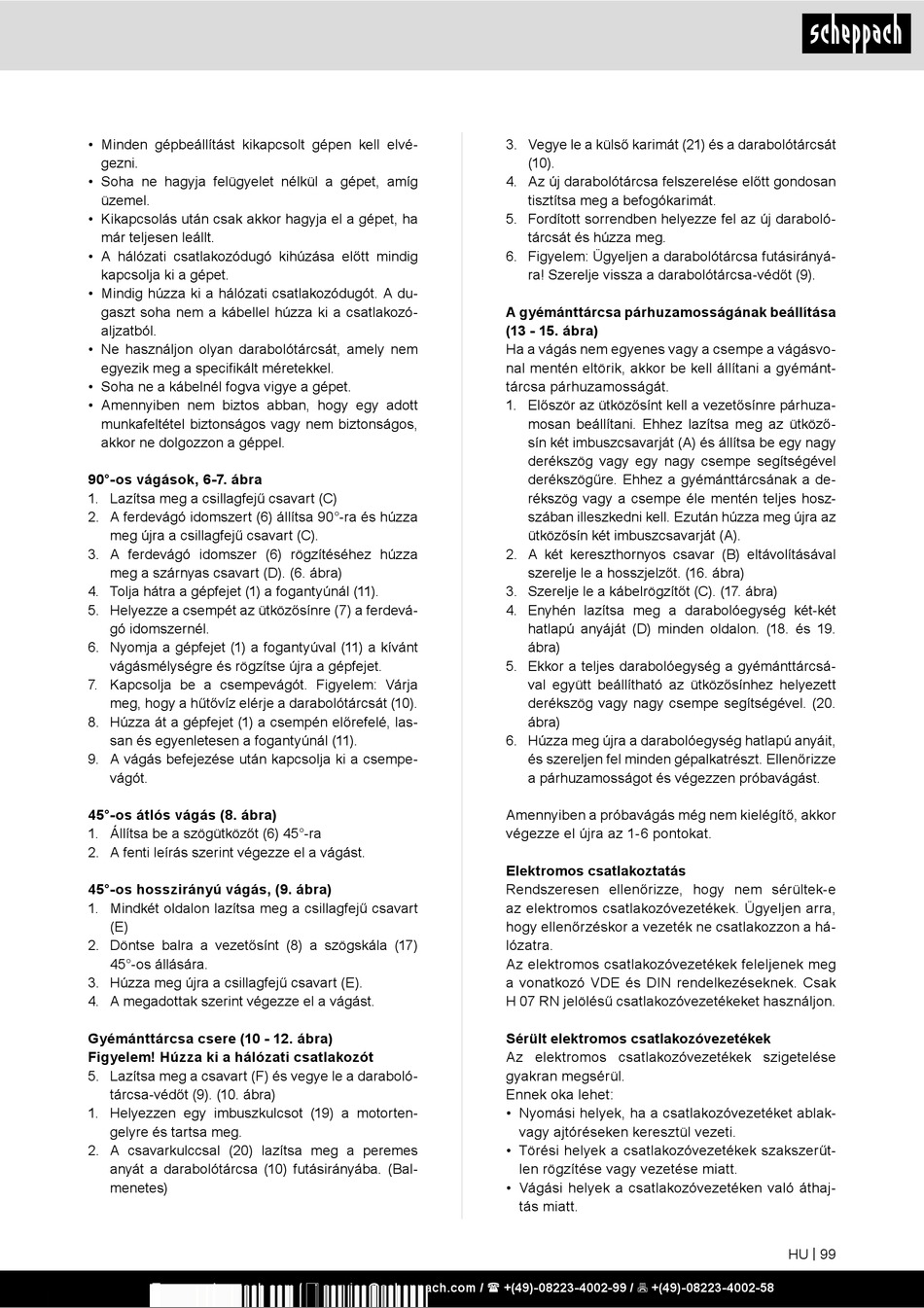

• Minden gépbeállítást kikapcsolt gépen kell elvé-
gezni.
• Soha ne hagyja felügyelet nélkül a gépet, amíg
üzemel.
• Kikapcsolás után csak akkor hagyja el a gépet, ha
már teljesen leállt.
• A hálózati csatlakozódugó kihúzása előtt mindig
kapcsolja ki a gépet.
• Mindig húzza ki a hálózati csatlakozódugót. A du-
gaszt soha nem a kábellel húzza ki a csatlakozó-
aljzatból.
• Ne használjon olyan darabolótárcsát, amely nem
egyezik meg a specifikált méretekkel.
• Soha ne a kábelnél fogva vigye a gépet.
• Amennyiben nem biztos abban, hogy egy adott
munkafeltétel biztonságos vagy nem biztonságos,
akkor ne dolgozzon a géppel.
90°-os vágások, 6-7. ábra
1. Lazítsa meg a csillagfejű csavart (C)
2. A ferdevágó idomszert (6) állítsa 90°-ra és húzza
meg újra a csillagfejű csavart (C).
3. A ferdevágó idomszer (6) rögzítéséhez húzza
meg a szárnyas csavart (D). (6. ábra)
4. Tolja hátra a gépfejet (1) a fogantyúnál (11).
5. Helyezze a csempét az ütközősínre (7) a ferdevá-
gó idomszernél.
6. Nyomja a gépfejet (1) a fogantyúval (11) a kívánt
vágásmélységre és rögzítse újra a gépfejet.
7. Kapcsolja be a csempevágót. Figyelem: Várja
meg, hogy a hűtővíz elérje a darabolótárcsát (10).
8. Húzza át a gépfejet (1) a csempén előrefelé, las-
san és egyenletesen a fogantyúnál (11).
9. A vágás befejezése után kapcsolja ki a csempe-
vágót.
45°-os átlós vágás (8. ábra)
1. Állítsa be a szögütközőt (6) 45°-ra
2. A fenti leírás szerint végezze el a vágást.
45°-os hosszirányú vágás, (9. ábra)
1. Mindkét oldalon lazítsa meg a csillagfejű csavart
(E)
2. Döntse balra a vezetősínt (8) a szögskála (17)
45°-os állására.
3. Húzza meg újra a csillagfejű csavart (E).
4. A megadottak szerint végezze el a vágást.
Gyémánttárcsa csere (10 - 12. ábra)
Figyelem! Húzza ki a hálózati csatlakozót
5. Lazítsa meg a csavart (F) és vegye le a daraboló-
tárcsa-védőt (9). (10. ábra)
1. Helyezzen egy imbuszkulcsot (19) a motorten-
gelyre és tartsa meg.
2. A csavarkulccsal (20) lazítsa meg a peremes
anyát a darabolótárcsa (10) futásirányába. (Bal-
menetes)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Vegye le a külső karimát (21) és a darabolótárcsát
(10).
4. Az új darabolótárcsa felszerelése előtt gondosan
tisztítsa meg a befogókarimát.
5. Fordított sorrendben helyezze fel az új daraboló-
tárcsát és húzza meg.
6. Figyelem: Ügyeljen a darabolótárcsa futásirányá-
ra! Szerelje vissza a darabolótárcsa-védőt (9).
A gyémánttárcsa párhuzamosságának beállítása
(13 - 15. ábra)
Ha a vágás nem egyenes vagy a csempe a vágásvo-
nal mentén eltörik, akkor be kell állítani a gyémánt-
tárcsa párhuzamosságát.
1. Először az ütközősínt kell a vezetősínre párhuza-
mosan beállítani. Ehhez lazítsa meg az ütköző-
sín két imbuszcsavarját (A) és állítsa be egy nagy
derékszög vagy egy nagy csempe segítségével
derékszögűre. Ehhez a gyémánttárcsának a de-
rékszög vagy a csempe éle mentén teljes hosz-
szában illeszkedni kell. Ezután húzza meg újra az
ütközősín két imbuszcsavarját (A).
2. A két kereszthornyos csavar (B) eltávolításával
szerelje le a hosszjelzőt. (16. ábra)
3. Szerelje le a kábelrögzítőt (C). (17. ábra)
4. Enyhén lazítsa meg a darabolóegység két-két
hatlapú anyáját (D) minden oldalon. (18. és 19.
ábra)
5. Ekkor a teljes darabolóegység a gyémánttárcsá-
val együtt beállítható az ütközősínhez helyezett
derékszög vagy nagy csempe segítségével. (20.
ábra)
6. Húzza meg újra a darabolóegység hatlapú anyáit,
és szereljen fel minden gépalkatrészt. Ellenőrizze
a párhuzamosságot és végezzen próbavágást.
Amennyiben a próbavágás még nem kielégítő, akkor
végezze el újra az 1-6 pontokat.
Elektromos csatlakoztatás
Rendszeresen ellenőrizze, hogy nem sérültek-e
az elektromos csatlakozóvezetékek. Ügyeljen arra,
hogy ellenőrzéskor a vezeték ne csatlakozzon a há-
lózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H 07 RN jelölésű csatlakozóvezetékeket használjon.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűt-
len rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
