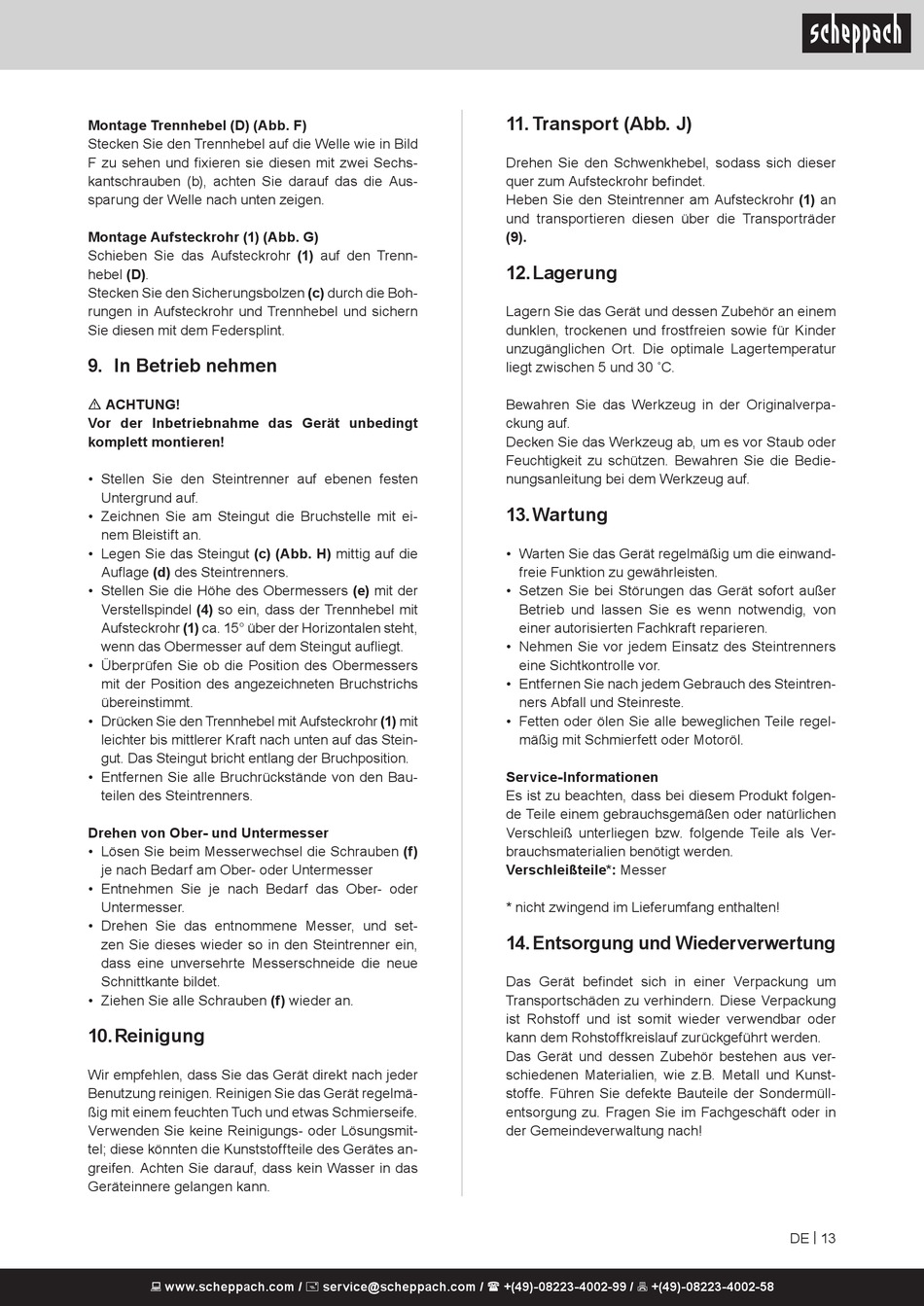

Montage Trennhebel (D) (Abb. F)
Stecken Sie den Trennhebel auf die Welle wie in Bild
F zu sehen und fixieren sie diesen mit zwei Sechs-
kantschrauben (b), achten Sie darauf das die Aus-
sparung der Welle nach unten zeigen.
Montage Aufsteckrohr (1) (Abb. G)
Schieben Sie das Aufsteckrohr (1) auf den Trenn-
hebel (D).
Stecken Sie den Sicherungsbolzen (c) durch die Boh-
rungen in Aufsteckrohr und Trennhebel und sichern
Sie diesen mit dem Federsplint.

9. In Betrieb nehmen

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
• Stellen Sie den Steintrenner auf ebenen festen
Untergrund auf.
• Zeichnen Sie am Steingut die Bruchstelle mit ei-
nem Bleistift an.
• Legen Sie das Steingut (c) (Abb. H) mittig auf die
Auflage (d) des Steintrenners.
• Stellen Sie die Höhe des Obermessers (e) mit der
Verstellspindel (4) so ein, dass der Trennhebel mit
Aufsteckrohr (1) ca. 15° über der Horizontalen steht,
wenn das Obermesser auf dem Steingut aufliegt.
• Überprüfen Sie ob die Position des Obermessers
mit der Position des angezeichneten Bruchstrichs
übereinstimmt.
• Drücken Sie den Trennhebel mit Aufsteckrohr (1) mit
leichter bis mittlerer Kraft nach unten auf das Stein-
gut. Das Steingut bricht entlang der Bruchposition.
• Entfernen Sie alle Bruchrückstände von den Bau-
teilen des Steintrenners.
Drehen von Ober- und Untermesser
• Lösen Sie beim Messerwechsel die Schrauben (f)
je nach Bedarf am Ober- oder Untermesser
• Entnehmen Sie je nach Bedarf das Ober- oder
Untermesser.
• Drehen Sie das entnommene Messer, und set-
zen Sie dieses wieder so in den Steintrenner ein,
dass eine unversehrte Messerschneide die neue
Schnittkante bildet.
• Ziehen Sie alle Schrauben (f) wieder an.

10. Reinigung

Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen. Reinigen Sie das Gerät regelmä-
ßig mit einem feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder Lösungsmit-
tel; diese könnten die Kunststoffteile des Gerätes an-
greifen. Achten Sie darauf, dass kein Wasser in das
Geräteinnere gelangen kann.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

11. Transport (Abb. J)

Drehen Sie den Schwenkhebel, sodass sich dieser
quer zum Aufsteckrohr befindet.
Heben Sie den Steintrenner am Aufsteckrohr (1) an
und transportieren diesen über die Transporträder
(9).

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichen Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Werkzeug in der Originalverpa-
ckung auf.
Decken Sie das Werkzeug ab, um es vor Staub oder
Feuchtigkeit zu schützen. Bewahren Sie die Bedie-
nungsanleitung bei dem Werkzeug auf.

13. Wartung

• Warten Sie das Gerät regelmäßig um die einwand-
freie Funktion zu gewährleisten.
• Setzen Sie bei Störungen das Gerät sofort außer
Betrieb und lassen Sie es wenn notwendig, von
einer autorisierten Fachkraft reparieren.
• Nehmen Sie vor jedem Einsatz des Steintrenners
eine Sichtkontrolle vor.
• Entfernen Sie nach jedem Gebrauch des Steintren-
ners Abfall und Steinreste.
• Fetten oder ölen Sie alle beweglichen Teile regel-
mäßig mit Schmierfett oder Motoröl.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Messer
* nicht zwingend im Lieferumfang enthalten!

14. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus ver-
schiedenen Materialien, wie z.B. Metall und Kunst-
stoffe. Führen Sie defekte Bauteile der Sondermüll-
entsorgung zu. Fragen Sie im Fachgeschäft oder in
der Gemeindeverwaltung nach!
