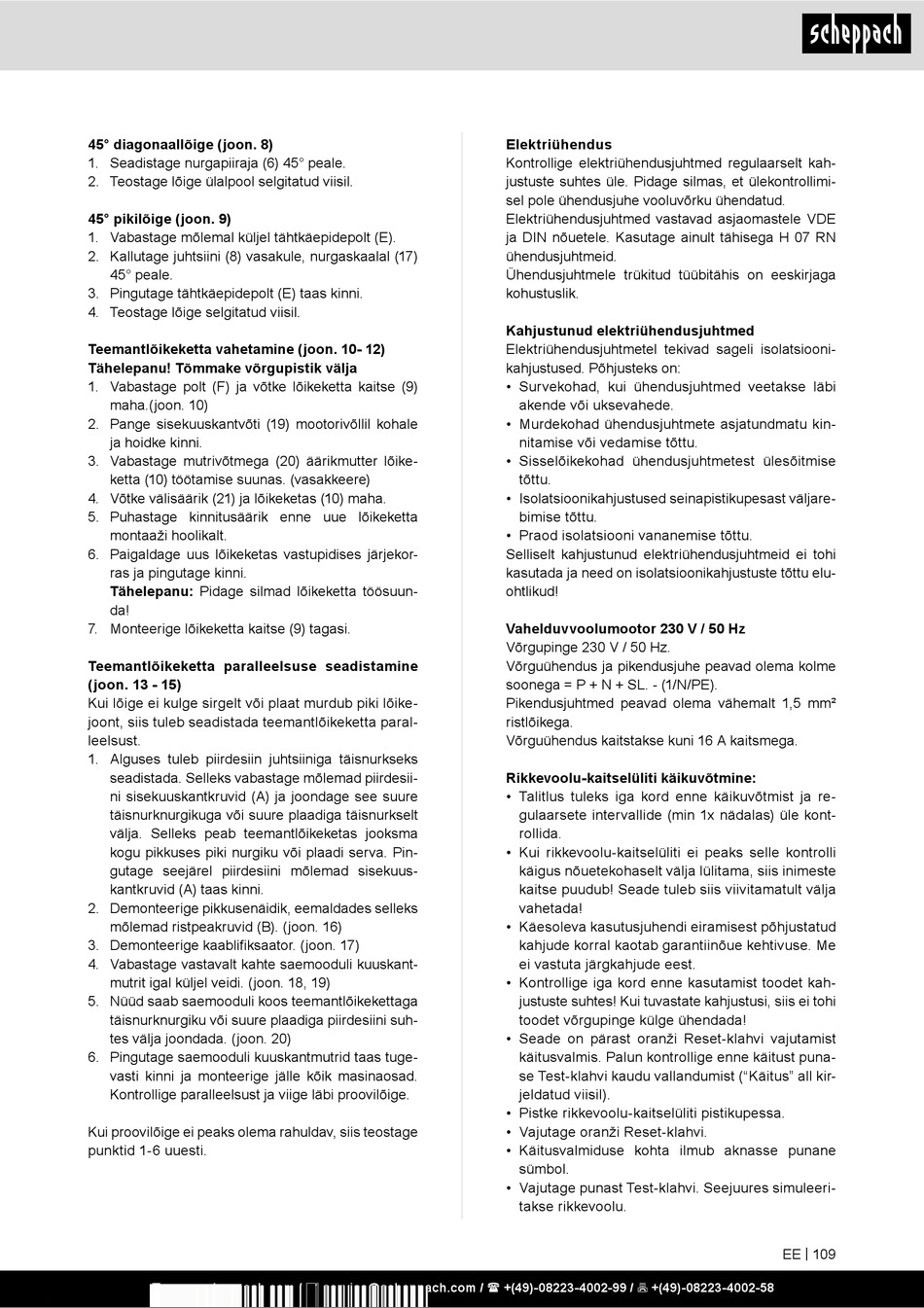

Scheppach FS3600 Originalbetriebsanleitung Seite 109

45° diagonaallõige (joon. 8)
1. Seadistage nurgapiiraja (6) 45° peale.
2. Teostage lõige ülalpool selgitatud viisil.
45° pikilõige (joon. 9)
1. Vabastage mõlemal küljel tähtkäepidepolt (E).
2. Kallutage juhtsiini (8) vasakule, nurgaskaalal (17)
45° peale.
3. Pingutage tähtkäepidepolt (E) taas kinni.
4. Teostage lõige selgitatud viisil.
Teemantlõikeketta vahetamine (joon. 10- 12)
Tähelepanu! Tõmmake võrgupistik välja
1. Vabastage polt (F) ja võtke lõikeketta kaitse (9)
maha.(joon. 10)
2. Pange sisekuuskantvõti (19) mootorivõllil kohale
ja hoidke kinni.
3. Vabastage mutrivõtmega (20) äärikmutter lõike-
ketta (10) töötamise suunas. (vasakkeere)
4. Võtke välisäärik (21) ja lõikeketas (10) maha.
5. Puhastage kinnitusäärik enne uue lõikeketta
montaaži hoolikalt.
6. Paigaldage uus lõikeketas vastupidises järjekor-
ras ja pingutage kinni.
Tähelepanu: Pidage silmad lõikeketta töösuun-
da!
7. Monteerige lõikeketta kaitse (9) tagasi.
Teemantlõikeketta paralleelsuse seadistamine
(joon. 13 - 15)
Kui lõige ei kulge sirgelt või plaat murdub piki lõike-
joont, siis tuleb seadistada teemantlõikeketta paral-
leelsust.
1. Alguses tuleb piirdesiin juhtsiiniga täisnurkseks
seadistada. Selleks vabastage mõlemad piirdesii-
ni sisekuuskantkruvid (A) ja joondage see suure
täisnurknurgikuga või suure plaadiga täisnurkselt
välja. Selleks peab teemantlõikeketas jooksma
kogu pikkuses piki nurgiku või plaadi serva. Pin-
gutage seejärel piirdesiini mõlemad sisekuus-
kantkruvid (A) taas kinni.
2. Demonteerige pikkusenäidik, eemaldades selleks
mõlemad ristpeakruvid (B). (joon. 16)
3. Demonteerige kaablifiksaator. (joon. 17)
4. Vabastage vastavalt kahte saemooduli kuuskant-
mutrit igal küljel veidi. (joon. 18, 19)
5. Nüüd saab saemooduli koos teemantlõikekettaga
täisnurknurgiku või suure plaadiga piirdesiini suh-
tes välja joondada. (joon. 20)
6. Pingutage saemooduli kuuskantmutrid taas tuge-
vasti kinni ja monteerige jälle kõik masinaosad.
Kontrollige paralleelsust ja viige läbi proovilõige.
Kui proovilõige ei peaks olema rahuldav, siis teostage
punktid 1-6 uuesti.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Elektriühendus
Kontrollige elektriühendusjuhtmed regulaarselt kah-
justuste suhtes üle. Pidage silmas, et ülekontrollimi-
sel pole ühendusjuhe vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H 07 RN
ühendusjuhtmeid.
Ühendusjuhtmele trükitud tüübitähis on eeskirjaga
kohustuslik.
Kahjustunud elektriühendusjuhtmed
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused. Põhjusteks on:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtmete asjatundmatu kin-
nitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmetest ülesõitmise
tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi
kasutada ja need on isolatsioonikahjustuste tõttu elu-
ohtlikud!
Vahelduvvoolumootor 230 V / 50 Hz
Võrgupinge 230 V / 50 Hz.
Võrguühendus ja pikendusjuhe peavad olema kolme
soonega = P + N + SL. - (1/N/PE).
Pikendusjuhtmed peavad olema vähemalt 1,5 mm²
ristlõikega.
Võrguühendus kaitstakse kuni 16 A kaitsmega.
Rikkevoolu-kaitselüliti käikuvõtmine:
• Talitlus tuleks iga kord enne käikuvõtmist ja re-
gulaarsete intervallide (min 1x nädalas) üle kont-
rollida.
• Kui rikkevoolu-kaitselüliti ei peaks selle kontrolli
käigus nõuetekohaselt välja lülitama, siis inimeste
kaitse puudub! Seade tuleb siis viivitamatult välja
vahetada!
• Käesoleva kasutusjuhendi eiramisest põhjustatud
kahjude korral kaotab garantiinõue kehtivuse. Me
ei vastuta järgkahjude eest.
• Kontrollige iga kord enne kasutamist toodet kah-
justuste suhtes! Kui tuvastate kahjustusi, siis ei tohi
toodet võrgupinge külge ühendada!
• Seade on pärast oranži Reset-klahvi vajutamist
käitusvalmis. Palun kontrollige enne käitust puna-
se Test-klahvi kaudu vallandumist ("Käitus" all kir-
jeldatud viisil).
• Pistke rikkevoolu-kaitselüliti pistikupessa.
• Vajutage oranži Reset-klahvi.
• Käitusvalmiduse kohta ilmub aknasse punane
sümbol.
• Vajutage punast Test-klahvi. Seejuures simuleeri-
takse rikkevoolu.
