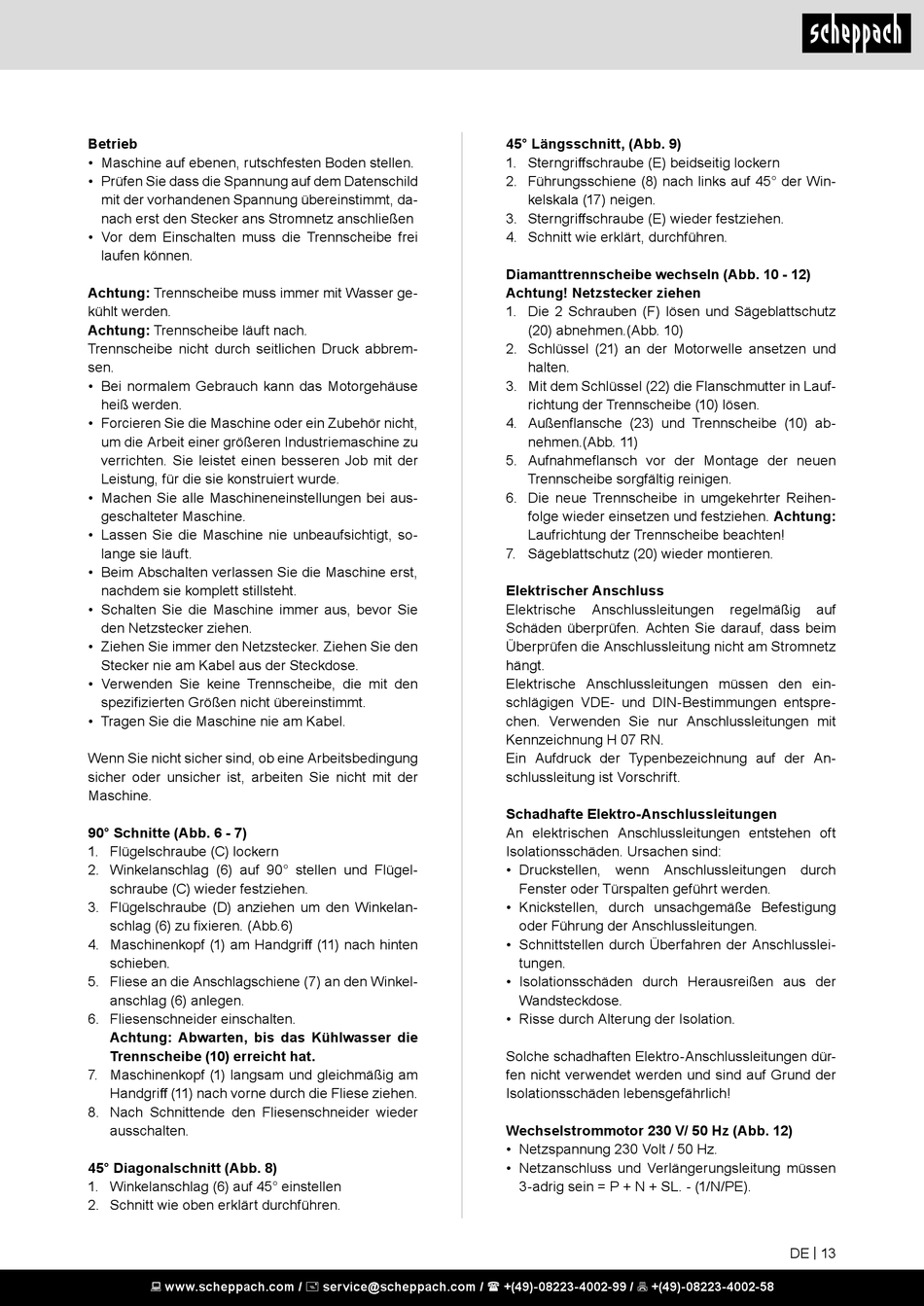

Betrieb

• Maschine auf ebenen, rutschfesten Boden stellen.
• Prüfen Sie dass die Spannung auf dem Datenschild
mit der vorhandenen Spannung übereinstimmt, da-
nach erst den Stecker ans Stromnetz anschließen
• Vor dem Einschalten muss die Trennscheibe frei
laufen können.
Achtung: Trennscheibe muss immer mit Wasser ge-
kühlt werden.
Achtung: Trennscheibe läuft nach.
Trennscheibe nicht durch seitlichen Druck abbrem-
sen.
• Bei normalem Gebrauch kann das Motorgehäuse
heiß werden.
• Forcieren Sie die Maschine oder ein Zubehör nicht,
um die Arbeit einer größeren Industriemaschine zu
verrichten. Sie leistet einen besseren Job mit der
Leistung, für die sie konstruiert wurde.
• Machen Sie alle Maschineneinstellungen bei aus-
geschalteter Maschine.
• Lassen Sie die Maschine nie unbeaufsichtigt, so-
lange sie läuft.
• Beim Abschalten verlassen Sie die Maschine erst,
nachdem sie komplett stillsteht.
• Schalten Sie die Maschine immer aus, bevor Sie
den Netzstecker ziehen.
• Ziehen Sie immer den Netzstecker. Ziehen Sie den
Stecker nie am Kabel aus der Steckdose.
• Verwenden Sie keine Trennscheibe, die mit den
spezifizierten Größen nicht übereinstimmt.
• Tragen Sie die Maschine nie am Kabel.
Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung
sicher oder unsicher ist, arbeiten Sie nicht mit der
Maschine.
90° Schnitte (Abb. 6 - 7)
1. Flügelschraube (C) lockern
2. Winkelanschlag (6) auf 90° stellen und Flügel-
schraube (C) wieder festziehen.
3. Flügelschraube (D) anziehen um den Winkelan-
schlag (6) zu fixieren. (Abb.6)
4. Maschinenkopf (1) am Handgriff (11) nach hinten
schieben.
5. Fliese an die Anschlagschiene (7) an den Winkel-
anschlag (6) anlegen.
6. Fliesenschneider einschalten.
Achtung: Abwarten, bis das Kühlwasser die
Trennscheibe (10) erreicht hat.
7. Maschinenkopf (1) langsam und gleichmäßig am
Handgriff (11) nach vorne durch die Fliese ziehen.
8. Nach Schnittende den Fliesenschneider wieder
ausschalten.
45° Diagonalschnitt (Abb. 8)
1. Winkelanschlag (6) auf 45° einstellen
2. Schnitt wie oben erklärt durchführen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
45° Längsschnitt, (Abb. 9)
1. Sterngriffschraube (E) beidseitig lockern
2. Führungsschiene (8) nach links auf 45° der Win-
kelskala (17) neigen.
3. Sterngriffschraube (E) wieder festziehen.
4. Schnitt wie erklärt, durchführen.
Diamanttrennscheibe wechseln (Abb. 10 - 12)
Achtung! Netzstecker ziehen
1. Die 2 Schrauben (F) lösen und Sägeblattschutz
(20) abnehmen.(Abb. 10)
2. Schlüssel (21) an der Motorwelle ansetzen und
halten.
3. Mit dem Schlüssel (22) die Flanschmutter in Lauf-
richtung der Trennscheibe (10) lösen.
4. Außenflansche (23) und Trennscheibe (10) ab-
nehmen.(Abb. 11)
5. Aufnahmeflansch vor der Montage der neuen
Trennscheibe sorgfältig reinigen.
6. Die neue Trennscheibe in umgekehrter Reihen-
folge wieder einsetzen und festziehen. Achtung:
Laufrichtung der Trennscheibe beachten!
7. Sägeblattschutz (20) wieder montieren.
Elektrischer Anschluss
Elektrische Anschlussleitungen
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H 07 RN.
Ein Aufdruck der Typenbezeichnung auf der An-
schlussleitung ist Vorschrift.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden. Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen, durch unsachgemäße Befestigung
oder Führung der Anschlussleitungen.
• Schnittstellen durch Überfahren der Anschlusslei-
tungen.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dür-
fen nicht verwendet werden und sind auf Grund der
Isolationsschäden lebensgefährlich!
Wechselstrommotor 230 V/ 50 Hz (Abb. 12)
• Netzspannung 230 Volt / 50 Hz.
• Netzanschluss und Verlängerungsleitung müssen
3-adrig sein = P + N + SL. - (1/N/PE).
regelmäßig auf
DE | 13
