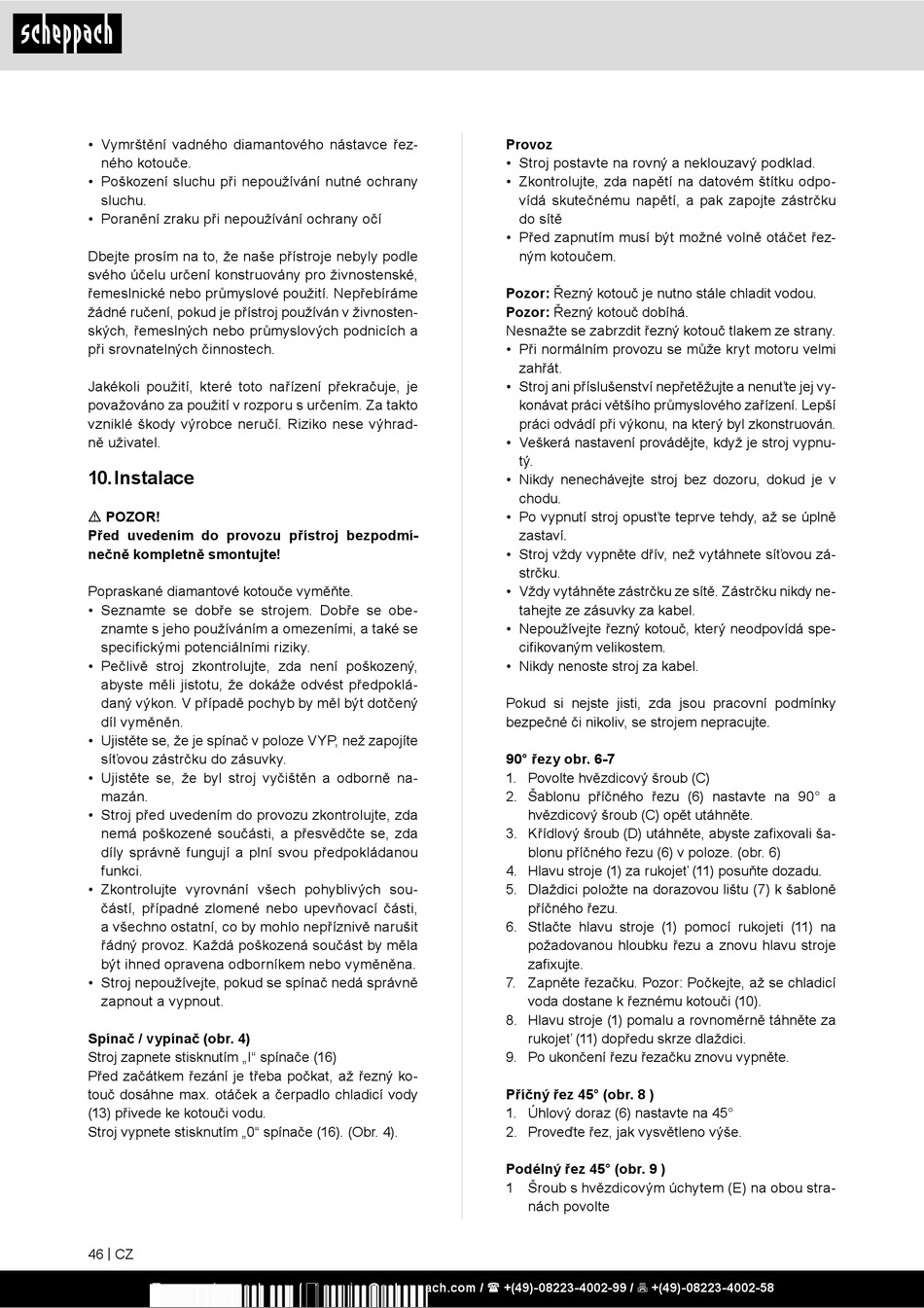

• Vymrštění vadného diamantového nástavce řez-
ného kotouče.
• Poškození sluchu při nepoužívání nutné ochrany
sluchu.
• Poranění zraku při nepoužívání ochrany očí
Dbejte prosím na to, že naše přístroje nebyly podle
svého účelu určení konstruovány pro živnostenské,
řemeslnické nebo průmyslové použití. Nepřebíráme
žádné ručení, pokud je přístroj používán v živnosten-
ských, řemeslných nebo průmyslových podnicích a
při srovnatelných činnostech.
Jakékoli použití, které toto nařízení překračuje, je
považováno za použití v rozporu s určením. Za takto
vzniklé škody výrobce neručí. Riziko nese výhrad-
ně uživatel.

10. Instalace

m POZOR!
Před uvedením do provozu přístroj bezpodmí-
nečně kompletně smontujte!
Popraskané diamantové kotouče vyměňte.
• Seznamte se dobře se strojem. Dobře se obe-
znamte s jeho používáním a omezeními, a také se
specifickými potenciálními riziky.
• Pečlivě stroj zkontrolujte, zda není poškozený,
abyste měli jistotu, že dokáže odvést předpoklá-
daný výkon. V případě pochyb by měl být dotčený
díl vyměněn.
• Ujistěte se, že je spínač v poloze VYP, než zapojíte
síťovou zástrčku do zásuvky.
• Ujistěte se, že byl stroj vyčištěn a odborně na-
mazán.
• Stroj před uvedením do provozu zkontrolujte, zda
nemá poškozené součásti, a přesvědčte se, zda
díly správně fungují a plní svou předpokládanou
funkci.
• Zkontrolujte vyrovnání všech pohyblivých sou-
částí, případné zlomené nebo upevňovací části,
a všechno ostatní, co by mohlo nepříznivě narušit
řádný provoz. Každá poškozená součást by měla
být ihned opravena odborníkem nebo vyměněna.
• Stroj nepoužívejte, pokud se spínač nedá správně
zapnout a vypnout.
Spínač / vypínač (obr. 4)
Stroj zapnete stisknutím „I" spínače (16)
Před začátkem řezání je třeba počkat, až řezný ko-
touč dosáhne max. otáček a čerpadlo chladicí vody
(13) přivede ke kotouči vodu.
Stroj vypnete stisknutím „0" spínače (16). (Obr. 4).
46 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Provoz
• Stroj postavte na rovný a neklouzavý podklad.
• Zkontrolujte, zda napětí na datovém štítku odpo-
vídá skutečnému napětí, a pak zapojte zástrčku
do sítě
• Před zapnutím musí být možné volně otáčet řez-
ným kotoučem.
Pozor: Řezný kotouč je nutno stále chladit vodou.
Pozor: Řezný kotouč dobíhá.
Nesnažte se zabrzdit řezný kotouč tlakem ze strany.
• Při normálním provozu se může kryt motoru velmi
zahřát.
• Stroj ani příslušenství nepřetěžujte a nenuťte jej vy-
konávat práci většího průmyslového zařízení. Lepší
práci odvádí při výkonu, na který byl zkonstruován.
• Veškerá nastavení provádějte, když je stroj vypnu-
tý.
• Nikdy nenechávejte stroj bez dozoru, dokud je v
chodu.
• Po vypnutí stroj opusťte teprve tehdy, až se úplně
zastaví.
• Stroj vždy vypněte dřív, než vytáhnete síťovou zá-
strčku.
• Vždy vytáhněte zástrčku ze sítě. Zástrčku nikdy ne-
tahejte ze zásuvky za kabel.
• Nepoužívejte řezný kotouč, který neodpovídá spe-
cifikovaným velikostem.
• Nikdy nenoste stroj za kabel.
Pokud si nejste jisti, zda jsou pracovní podmínky
bezpečné či nikoliv, se strojem nepracujte.
90° řezy obr. 6-7
1. Povolte hvězdicový šroub (C)
2. Šablonu příčného řezu (6) nastavte na 90° a
hvězdicový šroub (C) opět utáhněte.
3. Křídlový šroub (D) utáhněte, abyste zafixovali ša-
blonu příčného řezu (6) v poloze. (obr. 6)
4. Hlavu stroje (1) za rukojeť (11) posuňte dozadu.
5. Dlaždici položte na dorazovou lištu (7) k šabloně
příčného řezu.
6. Stlačte hlavu stroje (1) pomocí rukojeti (11) na
požadovanou hloubku řezu a znovu hlavu stroje
zafixujte.
7. Zapněte řezačku. Pozor: Počkejte, až se chladicí
voda dostane k řeznému kotouči (10).
8. Hlavu stroje (1) pomalu a rovnoměrně táhněte za
rukojeť (11) dopředu skrze dlaždici.
9. Po ukončení řezu řezačku znovu vypněte.
Příčný řez 45° (obr. 8 )
1. Úhlový doraz (6) nastavte na 45°
2. Proveďte řez, jak vysvětleno výše.
Podélný řez 45° (obr. 9 )
1 Šroub s hvězdicovým úchytem (E) na obou stra-
nách povolte
