Truma GO2 RH1 Gebrauchsanweisung, Einbauanweisung Seite 66

Monteringsanvisning
Läs igenom monteringsanvisningen noga innan arbetet påbör-
jas och följ den under arbetet.
Se till att inga metallspån eller andra föroreningar hamnar i
styrningen vid monteringen.
Tillbehör som beskrivs i monteringsanvisningen finns hos din
återförsäljare.
Användningsändamål
Manövreringshjälpen har konstruerats för att användas på
enaxlade husvagnar med en totalvikt på upp till 1 800 kg.
Manövreringshjälpen väger ca 34 kg med monterad
ensidesbetjäning.
Kontrollera om dragkapaciteten hos ditt dragfordon och din
husvagns totalvikt är konstruerade för den extra vikten.
Godkännande
Manövreringshjälpen RH1 har modellbesiktigats och ett natio-
nellt typgodkännande har beviljats för Tyskland (Allgemeine
Betriebserlaubnis, ABE). En slutbesiktning av en bilbesiktnings-
man är inte nödvändig (gäller ej om en planramsats har monte-
rats). Typgodkännandeintyget måste medföras i fordonet.
Manövreringshjälpen uppfyller andra krav i EG-direktiv och
standarder (se överensstämmelseförsäkran).
Vid monteringen av manövreringshjälpen måste man iaktta de
tekniska och administrativa föreskrifterna i det land där fordo-
net godkänns första gången.
Varje förändring på enheten, eller användning av reservdelar
och för funktionen viktiga tillbehör som inte är originaldelar,
liksom underlåtenhet att beakta monterings- och bruksanvis-
ningen medför att garantin upphör att gälla och utesluter alla
ansvarsanspråk. Dessutom upphör typgodkännandet att gälla.
Verktyg och hjälpmedel som behövs
För att montera manövreringshjälpen behöver du:
– Hyls-, ring- eller u-nyckel 13 mm, 17 mm, 10 mm
– Vridmomentnyckel (10–40 Nm)
– Kabelavbitare / crimptång
– Borrmaskin / skruvdragare / hålsåg Ø 25 mm
– Domkraft för 2 ton och passande vagnbockar
– Tillräcklig belysning
66
Manövreringshjälpen RH 1

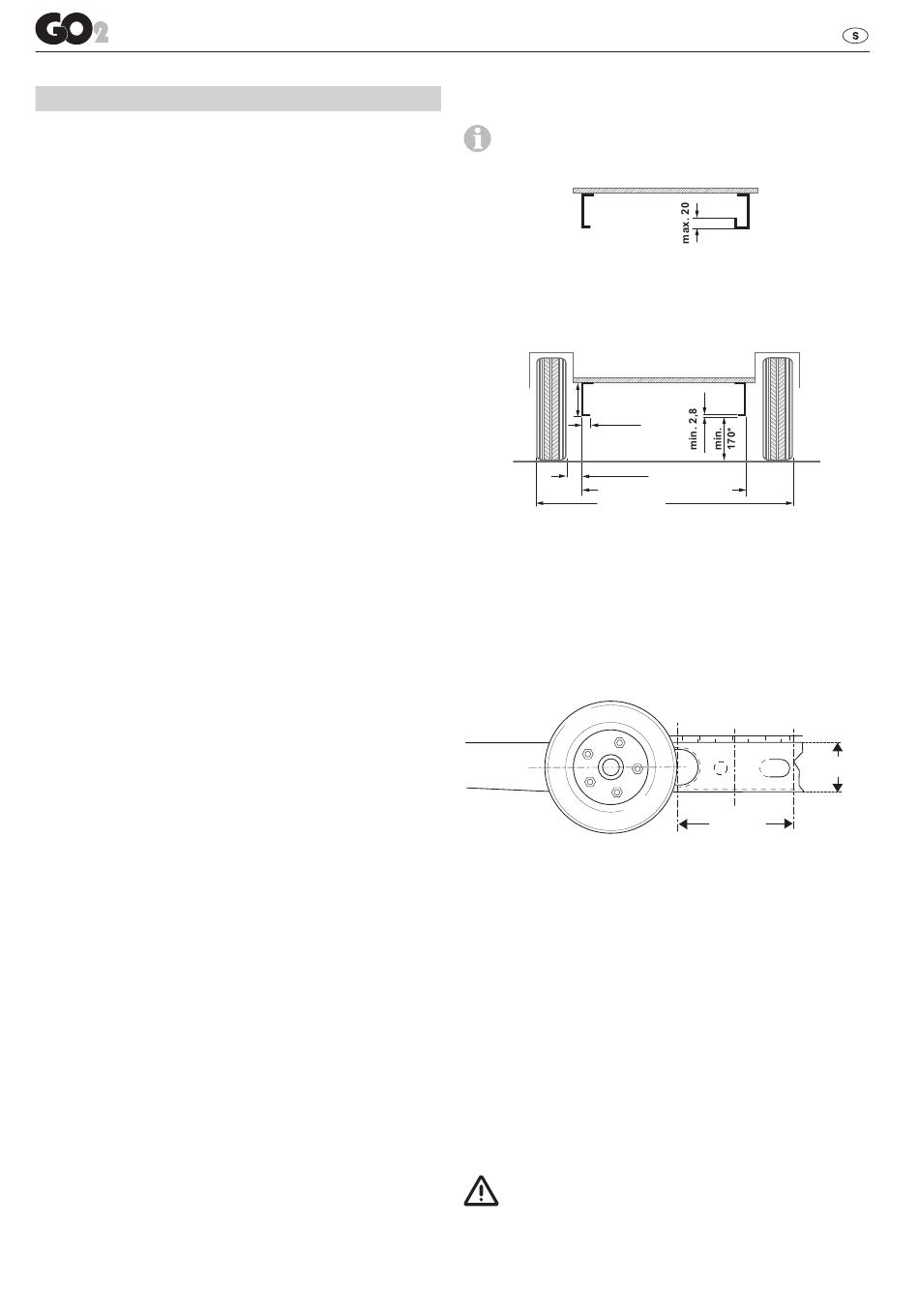

Minimimått för monteringen
Som framgår av bilden skiljer man mellan L- och U-profil
när det gäller ramar.
Husvagns-golv
L-profil
Bild 4
Monteringen kan endast göras på husvagnar / släpfordon inom
följande mått.
Husvagns-golv
170
min. 25
min. 35 **
min. 50
min. 1200 / max. 2000
max. 2400
Bild 5
Alla mått i mm
* vid fordon med last
Fastställande av ramhöjden
Inom området 330 mm från den yttre kanten av däcket i
höjd med däcknavet / däckmitten krävs en ramhöjd på minst
170 mm.
Bild 6
Fastställande av monteringsvariant
1. Standardmontering
På ett chassi med U- eller L-profil och en ramhöjd på minst
170 mm görs en standardmontering. Inga specialtillbehör
krävs.
2. Montering på chassi med U- eller L-profil och ramhöjd
mellan 110 mm och mindre än 170 mm
Vid ett chassi med en ramhöjd på 110 mm till 170 mm krävs för
utjämning av höjden 1, 2 eller 3 satser med distansplattor och
skruvsatsen.
3. Montering på chassi med U- eller L-profiler med lägre
ramhöjd än 110 mm
På ett chassi med en ramhöjd lägre än 110 mm måste en plan-
ramsats monteras för att utjämna höjdskillnaden.
Om en planramsats används måste man i Tyskland låta
husvagnen besiktigas av en bilbesiktningsman.
4. För chassi AL-KO Vario III / AV med ett rammått på mindre
än 2,8 mm måste ovillkorligen AL-KO Vario III / AV Montage
Kit användas som förstärkning.
U-profil
min. 170
330
