Einbauanweisung
Vor Beginn der Arbeiten Montageanweisung sorgfältig
durchlesen und befolgen!
Bei der Montage ist darauf zu achten, dass keine Metallspäne
oder sonstige Verunreinigungen in die Steuerung gelangen.
In der Einbauanweisung beschriebenes Zubehör erhalten Sie
bei Ihrem Händler.

Verwendungszweck

Die Rangierhilfe wurde für den Einsatz an ein achsigen Wohn-
wagen mit einem Gesamtgewicht bis zu 1800 kg konstruiert.
Die Rangierhilfe wiegt ca. 34 kg mit montierter
Einseiten bedienung.
Prüfen Sie die Anhängelast Ihres Zugfahrzeuges sowie das
Gesamtgewicht Ihres Wohnwagens, ob diese jeweils für das
zusätzliche Gewicht ausgelegt sind.

Zulassung

Die Rangierhilfe RH 1 ist bauartgeprüft und eine Allgemeine
Betriebserlaubnis (ABE) für Deutschland wurde erteilt. Eine Ab-
nahme durch einen Kfz-Sachverständigen ist nicht notwendig
(Ausnahme beim Einbau des Flachrahmensatzes). Die ABE
muss im Fahrzeug mitgeführt werden.
Die Rangierhilfe erfüllt weitere Anforderungen aus EU-Richtli-
nien und Normen (siehe Konformitätserklärung).
Bei der Montage der Rangierhilfe müssen die technischen und
administrativen Vorschriften des Landes, in dem das Fahrzeug
zum ersten Mal zugelassen wird, beachtet werden.
Jede Veränderung am Gerät oder die Verwendung von Er-
satzteilen und funktionswichtigen Zubehörteilen, die keine
Originalteile sind, sowie das Nichteinhalten der Einbau- und
Gebrauchsanweisung führt zum Erlöschen der Garantie sowie
zum Ausschluss von Haftungsansprüchen. Außerdem erlischt
die Betriebserlaubnis des Gerätes.
Benötigtes Werkzeug und Einrichtungen
Zur Montage der Rangierhilfe benötigen Sie:
– Steck-, Ring- oder Maulschlüssel 13 mm, 17 mm, 10 mm
– Drehmomentschlüssel (10 – 40 Nm)
– Kabelschneider / Crimpzange
– Bohrmaschine / Schraubendreher / Lochsäge Ø 25 mm
– Rangierwagenheber 2 Tonnen und passende Unterstellböcke
– Ausreichende Beleuchtung
6

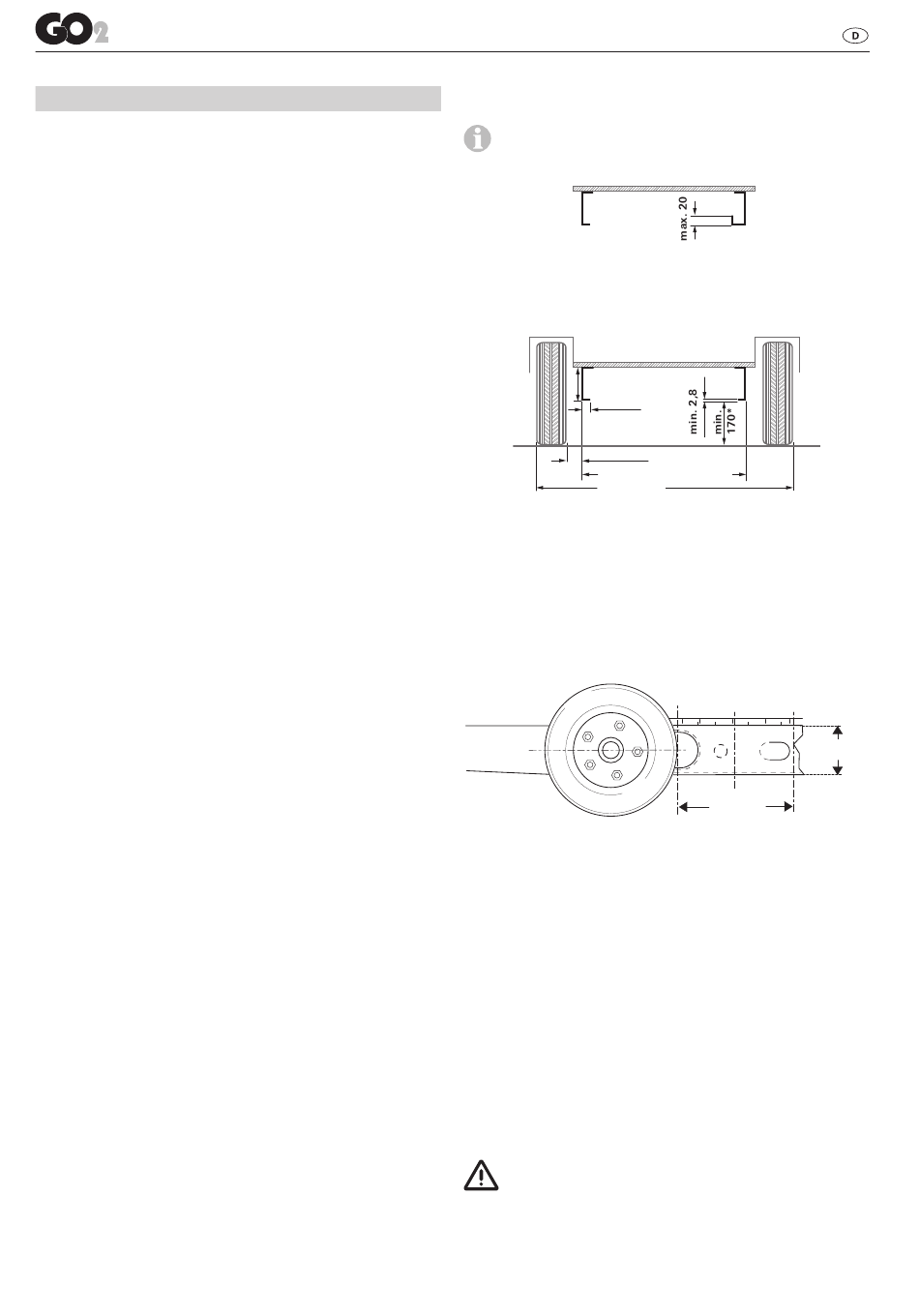

Mindestmaße für den Einbau
Wie in der Abbildung dargestellt, wird bei Rahmen
zwischen L- oder U-Profil unterschieden.
Wohnwagen-Boden
L-Profi i l
Bild 4
Die Montage ist nur an Wohnwagen / Anhänger innerhalb der
nachstehenden Abmessungen möglich.
Wohnwagen-Boden
170
min. 25
min. 35 **
min. 50
min. 1200 / max. 2000
max. 2400
Bild 5
alle Maße in mm
* bei beladenem Fahrzeug
Ermittlung der Rahmenhöhe
Im Bereich 330 mm von der Außenkante des Reifens in Hö-
he der Reifennabe / Reifenmitte ist eine Rahmenhöhe von
min. 170 mm erforderlich.
Bild 6
Ermittlung des Einbaufalles
1. Standardeinbau
Bei einem Chassis mit U- oder L-Profil und einer Rahmenhöhe
von ca. 170 mm erfolgt der Standardeinbau. Es wird kein Son-
derzubehör benötigt.
2. Einbau bei Chassis mit U- oder L-Profil und Rahmenhö-
he zwischen 110 mm und weniger als 170 mm
Bei einem Chassis mit einer Rahmenhöhe von 110 mm bis
170 mm sind zum Ausgleich der Höhe 1, 2 oder 3 Dis tanz-
platten sätze und der Schrauben-Satz erforderlich.
3. Einbau bei Chassis mit U- oder L-Profilen mit weniger
als 110 mm Rahmenhöhe
Bei einem Chassis mit einer Rahmenhöhe von weniger als
110 mm muss zum Ausgleich der Höhe ein Flachrahmen-Satz
angebaut werden.
Bei Verwendung eines Flachrahmen-Satzes muss in
Deutschland eine Abnahme durch einen Kfz-Sachver-
ständigen erfolgen.
4. Für das Chassis AL-KO Vario III / AV mit einer Rahmenstär-
ke von weniger als 2,8 mm muss als Verstärkung zwingend
der AL-KO Vario III / AV Montage Kit verwendet werden.
Rangierhilfe RH 1
U-Profil
min. 170
330
