Platsval
Manövreringshjälpen monteras företrädesvis framför axeln.
Under speciella omständigheter (t.ex. platsbrist) är montering
även möjlig bakom axeln. För fastsättning av manövreringshjäl-
pen får endast de bifogade skruvarna användas (eller de mon-
teringsdelar som tillhandahållits som specialtillbehör).

Montering av drivelementen

Fordonsramen måste vara fri från rost, fett och stark nedsmuts-
ning. I området kring hjulupphängningen får det inte finnas
några skador.
Hjulen och däcken på husvagnen måste ha samma storlek och
konstruktion och vara uppumpade enligt tillverkarens uppgifter.
Ta ur alla komponenter ur förpackningen och lägg dem på
marken.

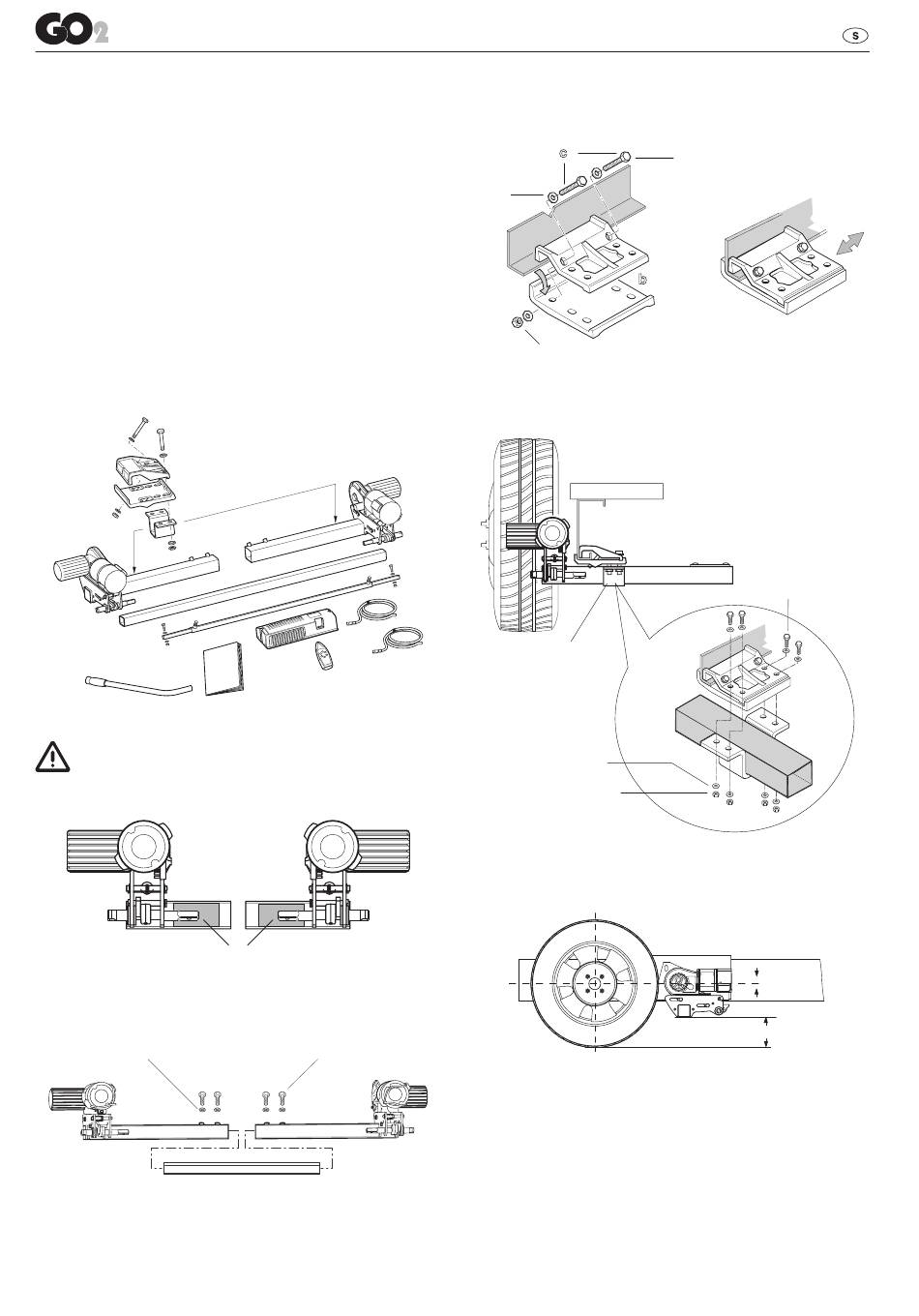

Bild 16
För att garantera giltigheten för det nationella typgodkän-
nandet (ABE), måste de bifogade typskyltarna (f) placeras
till vänster och till höger på tvärstaget bredvid drivenheternas
fästplåtar.
Bild 17
Sätt löst ihop drivenheterna och tvärstaget. Dra bara till skru-
varna (kontramuttrar) för hand.
Mutter M8 (4x)
Bild 18
68
f
M8 x 30 (4x)
Manövreringshjälpen RH 1
Sätt an fästsatsen (b) på fordonsramen och skruva fast den
med de båda skruvarna (c) så att det ändå går att flytta ramen.
c
Bricka 8
(8 x)
Mutter M8 självlåsande (4 x)
Bild 19
Skruva fast drivenheterna med tvärstaget på fästsatsen med
U-vinkeln (d) så att det ändå går att flytta dem.
d
Bricka 10
(16 x)
Mutter M10
självlåsande (8 x)
Bild 20
Placera drivhjulen så att de befinner sig ungefär i höjd med
hjulnavet (hjulmitten ± 30 mm).
Bild 21
Vid en höjdskillnad upp till 45 mm erbjuder GO
plattsats ( 2 st. à 15 mm) som tillbehör för utjämning. Man kan
använda upp till tre distansplattor på varje sida. Skruvsatsen
behövs för att montera distansplattorna.
Vid en höjdskillnad på mer än 45 mm måste planramens mon-
teringssats användas. Se till att det finns tillräcklig markfrigång
(minst 110 mm).
M8 x 60 (4 x)
b
M10 x 50 (8 x)
± 30 mm
min. 110 mm
en distans-
