Montage Van De Enkelzijdige Bediening - Truma GO2 RH1 Gebrauchsanweisung, Einbauanweisung

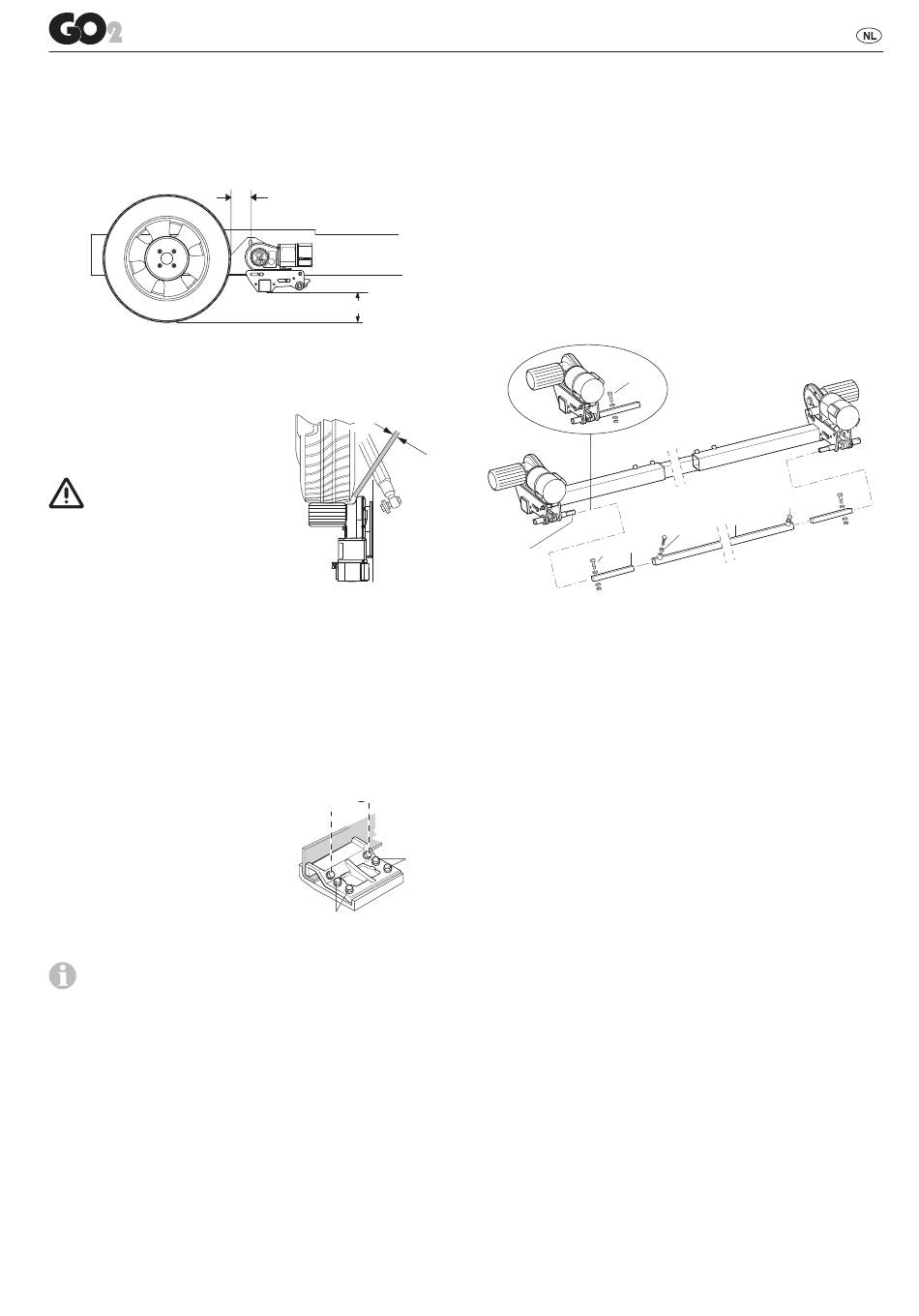

Breng door verschuiven van de aandrijfeenheden (in wegge-
zwenkte toestand) in de lengterichting de correcte afstand tus-
sen band en rol (20 mm) aan. De verschuifbare middenstang
maakt aanpassing aan de chassisbreedte mogelijk.
20 mm
Afbeelding 22
Verschuif de aandrijfeenheden zodanig in de dwarsrichting dat
het maximale loopvlak van de band wordt beslagen.
Zorg voor voldoende afstand
tussen aandrijving en banden /
schokdempers, zodat deze
niet met elkaar in aanraking komen.
Bij aangezwenkte aandrijfrol
bedraagt de minimumafstand
10 mm.
Draai na juiste plaatsing de bouten en moeren van de bevesti-
gingsset licht vast en controleer vervolgens nogmaals de ver-
eiste afstanden. Hierbij dient het gewicht van de caravan op de
wielen te rusten.
Plaats de verschuifbare middenstang in het midden (bijv meten
met een duimstok bij de open zijden van de dwarsstang), draai
de 4 bouten vast (20 Nm) en borg deze met de contramoeren.
Controleer nogmaals de afstand van
20 mm tot de band (met belaste
wielen) en draai vervolgens de
2 bouten (M8) met 20 Nm en de
4 bouten (M10) met 40 Nm van
de bevestigingsset vast.
Voor een correcte bevestiging dient
de volgorde van vastdraaien van
de bouten absoluut te worden
aangehouden.
Controleer nogmaals alle 6 bouten op het juiste
aandraaimoment!

Montage van de enkelzijdige bediening

Verzeker u ervan dat de aandrijfrollen niet tegen de band lig-
gen (aan beide kanten)!
Schuif de verbindingsbuizen (1) met de boorgaten naar buiten
in de middenbuis (2).
Schuif de verbindingsbuizen (1) op de keerbouten (a). Steek
de bouten (5) door de keerbouten en schroef deze vast.
Lijn de middenbuis (2) in het midden uit, meet dit eventu-
eel na. Draai in deze positie de 2 bouten (4) en moeren
M8 (3) vast (20 Nm). Controleer vervolgens nogmaals alle
min. 110 mm
schroefverbindingen.
min.
10 mm
Afbeelding 23
Afbeelding 25
Zwenk met de meegeleverde aanzwenkhendel de rollen aan.
Aan beide kanten moeten de aandrijfrollen nu aanliggen. Con-
troleer ook de tegenoverliggende zijde. Zwenk de aandrijfrollen
weer weg.
Herhaal deze procedure aan de tegenoverliggende zijde.
20 Nm
40 Nm
40 Nm
Afbeelding 24
Rangeerhulp RH 1
5
3
1
a 5
4
2
