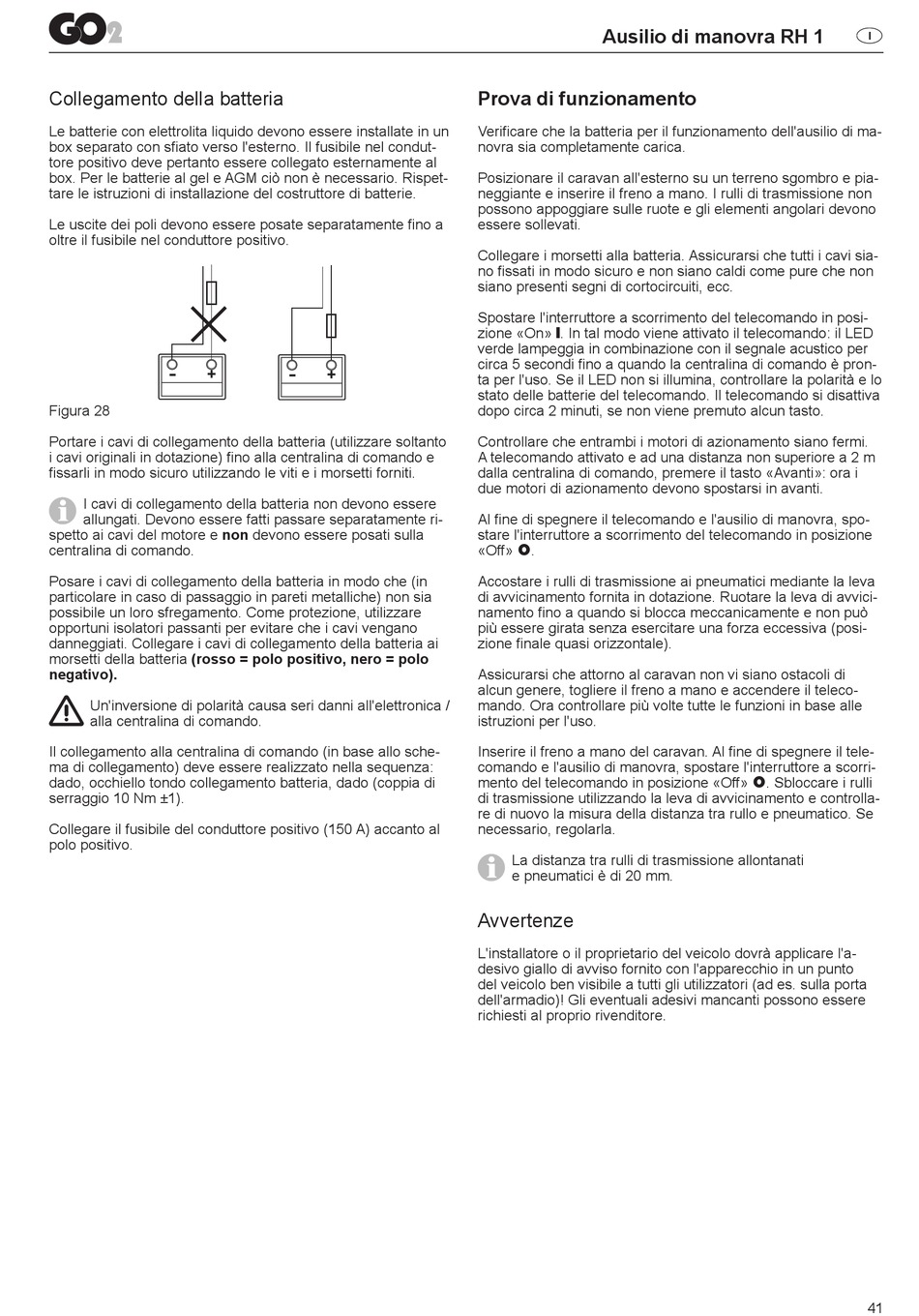

Collegamento della batteria

Le batterie con elettrolita liquido devono essere installate in un
box separato con sfiato verso l'esterno. Il fusibile nel condut-
tore positivo deve pertanto essere collegato esternamente al
box. Per le batterie al gel e AGM ciò non è necessario. Rispet-
tare le istruzioni di installazione del costruttore di batterie.
Le uscite dei poli devono essere posate separatamente fino a
oltre il fusibile nel conduttore positivo.
-
+
Figura 28
Portare i cavi di collegamento della batteria (utilizzare soltanto
i cavi originali in dotazione) fino alla centralina di comando e
fissarli in modo sicuro utilizzando le viti e i morsetti forniti.
I cavi di collegamento della batteria non devono essere
allungati. Devono essere fatti passare separatamente ri-
spetto ai cavi del motore e non devono essere posati sulla
centralina di comando.
Posare i cavi di collegamento della batteria in modo che (in
particolare in caso di passaggio in pareti metalliche) non sia
possibile un loro sfregamento. Come protezione, utilizzare
opportuni isolatori passanti per evitare che i cavi vengano
danneggiati. Collegare i cavi di collegamento della batteria ai
morsetti della batteria (rosso = polo positivo, nero = polo
negativo).
Un'inversione di polarità causa seri danni all'elettronica /
alla centralina di comando.
Il collegamento alla centralina di comando (in base allo sche-
ma di collegamento) deve essere realizzato nella sequenza:
dado, occhiello tondo collegamento batteria, dado (coppia di
serraggio 10 Nm ±1).
Collegare il fusibile del conduttore positivo (150 A) accanto al
polo positivo.
-
+
Ausilio di manovra RH 1

Prova di funzionamento

Verificare che la batteria per il funzionamento dell'ausilio di ma-
novra sia completamente carica.
Posizionare il caravan all'esterno su un terreno sgombro e pia-
neggiante e inserire il freno a mano. I rulli di trasmissione non
possono appoggiare sulle ruote e gli elementi angolari devono
essere sollevati.
Collegare i morsetti alla batteria. Assicurarsi che tutti i cavi sia-
no fissati in modo sicuro e non siano caldi come pure che non
siano presenti segni di cortocircuiti, ecc.
Spostare l'interruttore a scorrimento del telecomando in posi-
zione «On»
. In tal modo viene attivato il telecomando: il LED
verde lampeggia in combinazione con il segnale acustico per
circa 5 secondi fino a quando la centralina di comando è pron-
ta per l'uso. Se il LED non si illumina, controllare la polarità e lo
stato delle batterie del telecomando. Il telecomando si disattiva
dopo circa 2 minuti, se non viene premuto alcun tasto.
Controllare che entrambi i motori di azionamento siano fermi.
A telecomando attivato e ad una distanza non superiore a 2 m
dalla centralina di comando, premere il tasto «Avanti»: ora i
due motori di azionamento devono spostarsi in avanti.
Al fine di spegnere il telecomando e l'ausilio di manovra, spo-
stare l'interruttore a scorrimento del telecomando in posizione
«Off»
£
.
Accostare i rulli di trasmissione ai pneumatici mediante la leva
di avvicinamento fornita in dotazione. Ruotare la leva di avvici-
namento fino a quando si blocca meccanicamente e non può
più essere girata senza esercitare una forza eccessiva (posi-
zione finale quasi orizzontale).
Assicurarsi che attorno al caravan non vi siano ostacoli di
alcun genere, togliere il freno a mano e accendere il teleco-
mando. Ora controllare più volte tutte le funzioni in base alle
istruzioni per l'uso.
Inserire il freno a mano del caravan. Al fine di spegnere il tele-
comando e l'ausilio di manovra, spostare l'interruttore a scorri-
mento del telecomando in posizione «Off»
di trasmissione utilizzando la leva di avvicinamento e controlla-
re di nuovo la misura della distanza tra rullo e pneumatico. Se
necessario, regolarla.
La distanza tra rulli di trasmissione allontanati
e pneumatici è di 20 mm.
Avvertenze
L'installatore o il proprietario del veicolo dovrà applicare l'a-
desivo giallo di avviso fornito con l'apparecchio in un punto
del veicolo ben visibile a tutti gli utilizzatori (ad es. sulla porta
dell'armadio)! Gli eventuali adesivi mancanti possono essere
richiesti al proprio rivenditore.
£
. Sbloccare i rulli
41
