Montage Der Antriebselemente - Truma GO2 RH1 Gebrauchsanweisung, Einbauanweisung

Platzwahl
Die Rangierhilfe wird vorzugsweise vor der Achse montiert,
unter besonderen Umständen (z. B. Platzmangel) ist eine Mon-
tage hinter der Achse ebenfalls möglich. Zur Befestigung der
Rangierhilfe dürfen nur die mitgelieferten Schrauben (oder die
als Sonderzubehör erhältlichen Anbauteile) verwendet werden.

Montage der Antriebselemente

Der Fahrzeugrahmen muss frei von Rost, Fett und groben
Ver schmutzungen sein. Im Bereich der Radaufhängung dürfen
keine Beschädigungen vorhanden sein.
Die am Wohnwagen montierten Räder und Reifen müssen
von derselben Größe und Bauart sein und entsprechend den
Herstellerangaben aufgepumpt werden.
Alle Bauteile aus der Verpackung nehmen und auf den Boden
legen.

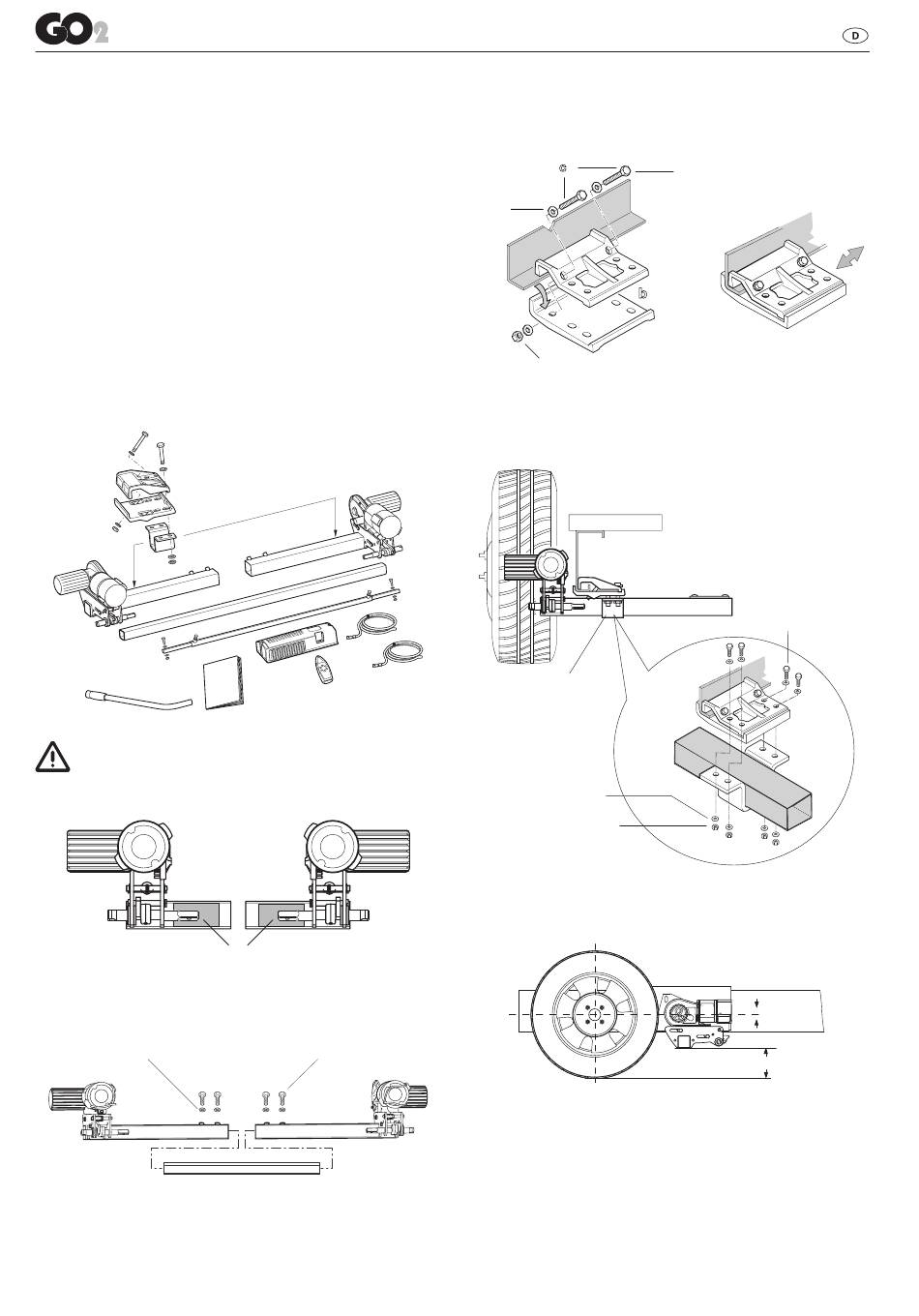

Bild 16
Um die Gültigkeit der Allgemeinen Betriebserlaubnis
(ABE) zu gewährleisten, müssen die beiliegenden
Fabrikschilder (f) links und rechts auf die Querstrebe neben
den Halteblechen der Antriebseinheiten angebracht werden.
Bild 17
Antriebseinheiten und Querstange lose zusammenstecken. Die
Schrauben (Konter-Muttern) nicht mehr als handfest anziehen.
Mutter M8 (4x)
Bild 18
8
f
M8 x 30 (4x)
Den Befestigungssatz (b) am Fahrzeugrahmen ansetzen und
mit den beiden Schrauben (c) so fest schrauben, dass ein
Verschieben am Rahmen gerade noch möglich ist.
c
Scheibe 8
(8 x)
Mutter M8 selbstsichernd (4 x)
Bild 19
Antriebseinheiten mit Querstange am Befestigungssatz mit
dem U-Winkel (d) so fest schrauben, dass ein Verschieben
gerade noch möglich ist.
d
Scheibe 10
(16 x)
Mutter M10
selbstsichernd (8 x)
Bild 20
Die Antriebsrollen so platzieren, dass sich diese etwa auf der
Höhe der Radnabe (Radmitte ± 30 mm) befinden.
Bild 21
Bei einer Höhendifferenz bis 45 mm bietet GO
als Zubehör einen Distanzplattensatz (2 Stück à 15 mm) an.
Es können bis zu drei Distanzplatten auf jeder Seite verwendet
werden. Zum Befestigen der Distanzplatten wird der Schrau-
ben-Satz benötigt.
Bei einer Höhendifferenz von mehr als 45 mm muss der Flach-
rahmen-Montagesatz verwendet werden. Auf ausreichende
Bodenfreiheit (min. 110 mm) achten.
Rangierhilfe RH 1
M8 x 60 (4 x)
b
M10 x 50 (8 x)
± 30 mm
min. 110 mm
zum Ausgleich
