Montering Af Ekstratilbehør - Truma GO2 RH1 Gebrauchsanweisung, Einbauanweisung

5. Montering ved chassis Eriba-Touring
Til chassisene Eriba-Touring er monteringssættet Eriba-Touring
absolut nødvendigt.

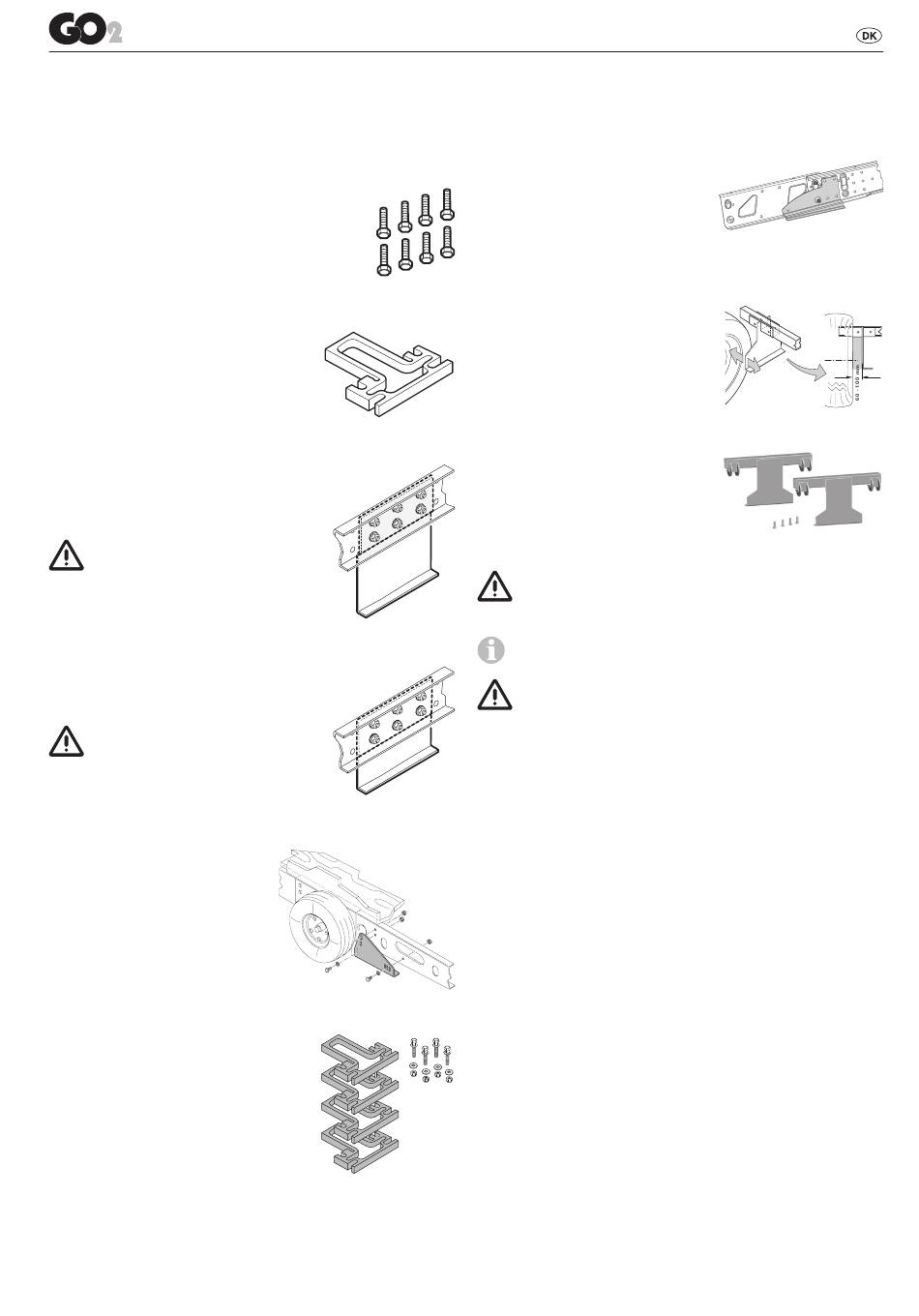

Montering af ekstratilbehør
1. Skruesæt
Til højdeudligning med afstandsplader,
maks. 45 mm 8 skruer iht. DIN 933
M10 x 95 8.8 galvaniserede.
2. Afstandspladesæt
(2 afstandsplader á 15 mm)
Til udligning af højden maks. 45 mm
(3 plader) på hver side (f.eks. montering
bag akslen).
3. Fladrammesæt
Til udligning af højden på campingvogne /
anhængere med en rammehøjde under
110 mm og / eller omgåelse af stivere.
Ved anvendelse af dette
monteringssæt skal der i
Tyskland foretages en kontrol
af en sagkyndig.
4. Fladrammesæt kort
Til udligning af højden på campingvogne /
anhængere med en rammehøjde under
110 mm.
Ved anvendelse af dette
monteringssæt skal der i
Tyskland foretages en kontrol
af en sagkyndig.
5. AL-KO Vario III /
AV monteringssæt
Absolut nødvendig til
campingvogne med
AL-KO Vario III / AV chassis
(rammetykkelse mindre
end 2,8 mm) .
6. Afstandspladesæt til
campingvogne med en aksel
op til 1.700 kg totalvægt med
chassis AL-KO Vario III / AV
(2 x 4 afstandsplader à 15 mm)
til udligning af højden op til 60 mm.
7. AL-KO chassis M
adaptersæt til chassis med
akselforskydning og tilladt totalvægt
på op til 1.800 kg.
Monteringssæt til udligning af
rammekanter til campingvogne
med AL-KO chassis M.
Monteringssættet skal bruges til
montering foran akslen.
Fig. 7
8. Rangeringshjælp
til Eriba-Touring
Fig. 8
9. Monteringssæt Eriba-Troll
Monteringssættet Eriba-Troll
muliggør montering bag
akslen på en campingvogn /
anhænger Eriba-Troll.
I nogle tilfælde er montering ikke mulig, på grund af at
undervognen er bygget forkert. Spørg eventuelt
forhandleren.
Fig. 9
Detaljerede monteringsanvisninger er vedlagt det
pågældende monteringssæt.
Monteringen af rangerhjælpen på campingvogne /
anhængere med anden ramme er ikke tilladt!
Der må hverken bores (undtagen ved brug af fladrammesæt-
tet*) eller svejses på køretøjschassiset. Hjulophængets dele
må under ingen omstændigheder afmonteres.
* Ved AL-KO Vario III / AV chassis må der heller ikke ved brug
Fig. 10 af fladrammesættet bores i chassisrammen.
Fig. 11
Fig. 12
Rangerhjælp RH 1
Fig. 13
Fig. 14
Fig. 15
57
