5. Einbau bei Chassis Eriba-Touring
Für die Chassis Eriba-Touring ist der Anbausatz Eriba-Touring
zwingend erforderlich.

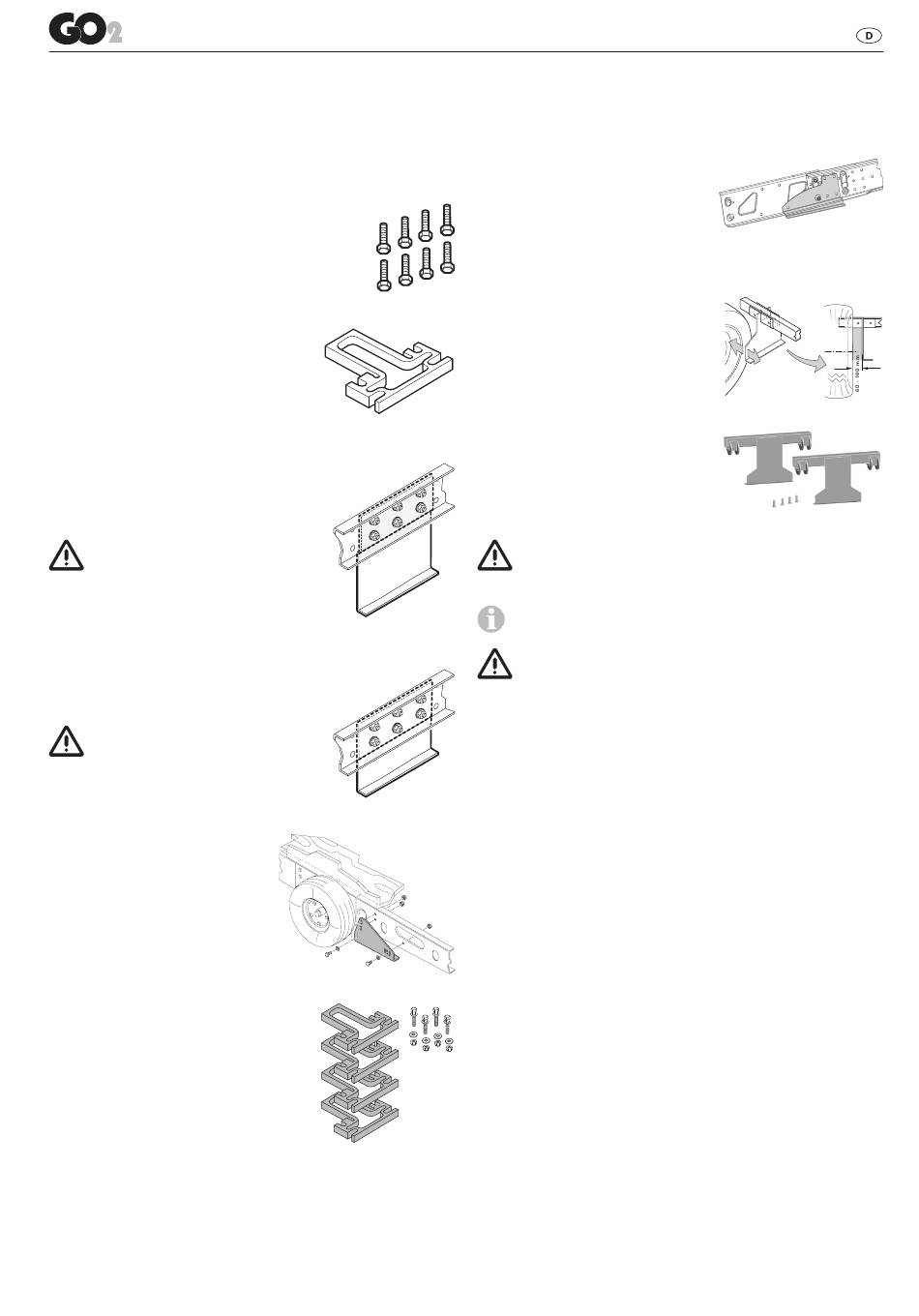

Montage Sonderzubehör
1. Schrauben-Satz
Für Höhenausgleich mit
Distanzplatten, max. 45 mm
8 Schrauben nach DIN 933
M10 x 95 8.8 verzinkt.
2. Distanzplattensatz
(2 Distanzplatten à 15 mm)
Zum Ausgleich der Höhe
max. 45 mm (3 Platten) auf jeder
Seite (z. B. Montage hinter der Achse).
3. Flachrahmen-Satz
Zum Ausgleich der Höhe für
Wohnwagen / Anhänger mit einer
Rahmenhöhe unter 110 mm und / oder
Überbrücken von Verstrebungen,
Bei Verwendung dieses
Montagesatzes muss in
Deutsch land eine Abnahme
durch einen Kfz-Sachverständigen
erfolgen.
4. Flachrahmen-Satz kurz
Zum Ausgleich der Höhe für
Wohnwagen / Anhänger mit einer
Rahmenhöhe unter 110 mm,
Bei Verwendung dieses
Montagesatzes muss in
Deutsch land eine Abnahme
durch einen Kfz-Sachverständigen
erfolgen.
5. AL-KO Vario III / AV
Montage Kit
Für Wohnwagen mit
AL-KO Vario III / AV Chassis
(Rahmenstärke weniger als
2,8 mm) zwingend erforderlich.
6. Distanzplattensatz für einachsige
Caravans bis 1700 kg Gesamtgewicht
mit Chassis AL-KO Vario III / AV
(2 x 4 Distanzplatten à 15 mm)
zum Ausgleich der Höhe bis 60 mm.
7. AL-KO Chassis M
Adapter-Satz für Chassis mit Achs-
verschiebung mit zulässigem
Gesamtgewicht bis 1800 kg.
Anbausatz zum Ausgleich von
Rahmenkanten für Wohnwagen
mit AL-KO Chassis M.
Anbau-Satz wird zum Anbau
vor der Achse benötigt.
8. Rangierhilfen Anbausatz
Bild 7 für Eriba-Touring
Bild 8
9. Anbau-Satz Eriba-Troll
Der Anbau-Satz Eriba-Troll
ermöglicht die Montage hinter
der Achse an einen Wohnwagen /
Anhänger Eriba-Troll.
In manchen Fällen ist ein Einbau wegen Verbauung des
Unterbodens nicht möglich. Fragen Sie gegebenenfalls
Ihren Händler.
Detaillierte Einbauanweisungen liegen dem jeweiligen
Bild 9 Anbausatz bei.
Die Montage der Rangierhilfe an Wohnwagen /
Anhänger mit anderen Rahmen ist nicht zulässig!
Am Fahrzeugrahmen darf weder gebohrt (mit Ausnahme unter
Verwendung des Flachrahmen-Satzes*) noch geschweißt wer-
den. Unter keinen Umständen dürfen Teile der Radaufhängung
demontiert werden.
* Bei AL-KO Vario III / AV chassis darf auch bei Verwendung
des Flachrahmen-Satzes auf keinen Fall in den Fahrzeug-
Bild 10 rahmen gebohrt werden.
Bild 11
Bild 12
Rangierhilfe RH 1
Bild 13
Bild 14
Bild 15
7
