Scelta della posizione

L'ausilio di manovra viene preferibilmente montato davanti
all'asse; in condizioni particolari (ad es. spazio insufficiente),
è possibile un montaggio anche dietro all'asse. Per il fissaggio
dell'ausilio di manovra, possono essere utilizzate soltanto le
viti in dotazione (oppure i componenti di montaggio disponibili
come accessori speciali).

Montaggio degli elementi di trasmissione

Il telaio del veicolo non deve presentare segni di ruggine, gras-
so o sporco pesante. Nella zona delle sospensioni dell'asse
delle ruote non devono essere presenti danneggiamenti.
Le ruote e i pneumatici montati sul caravan devono essere del-
la stessa misura e dello stesso tipo ed essere gonfiati in base
alle indicazioni del costruttore.
Togliere tutti i componenti dalla confezione e riporli a terra.

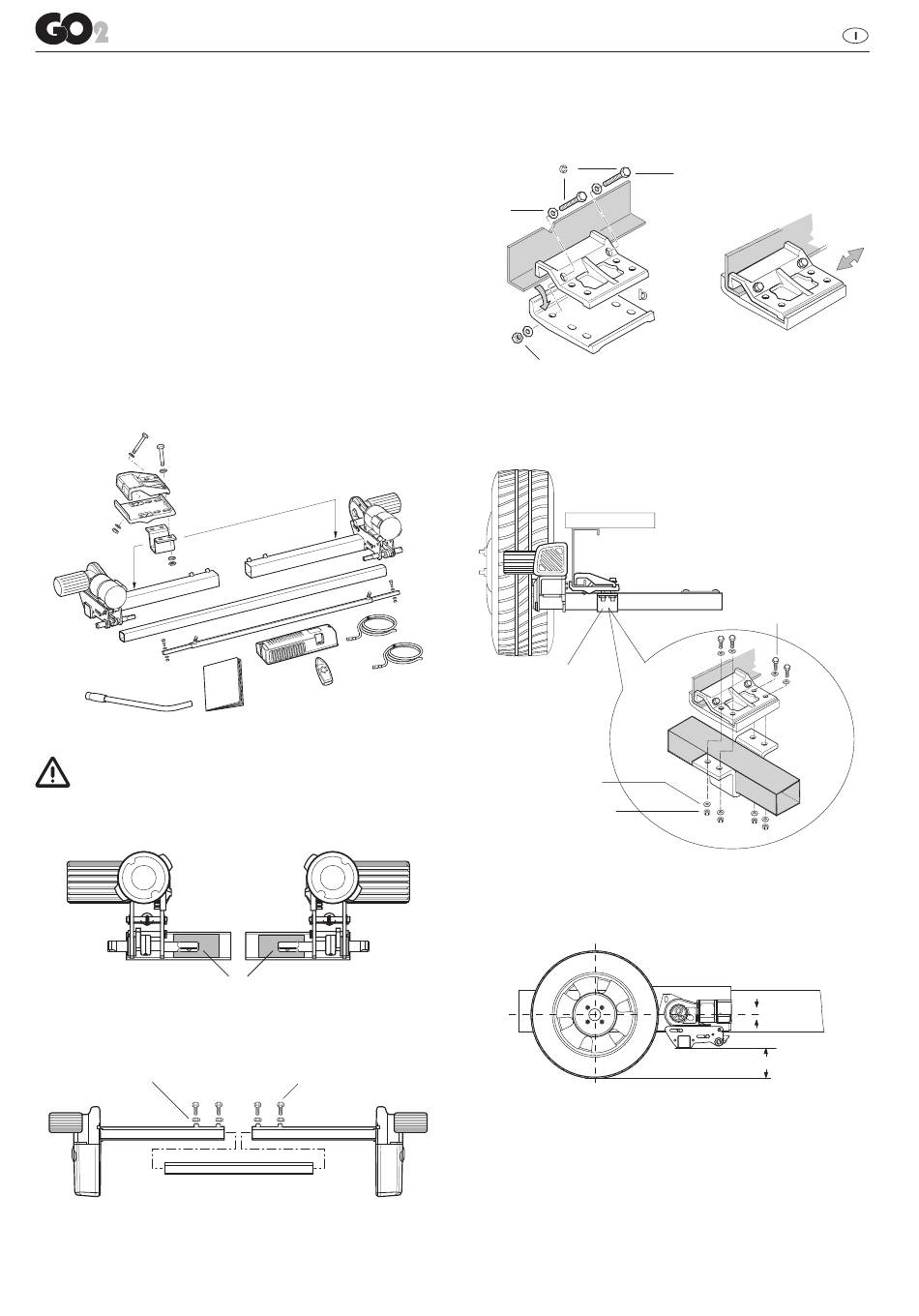

Figura 16
Per garantire la validità del certificato di omologazione
tedesca (ABE), devono essere applicate le targhe dati
fornite in dotazione (f) sulla barra antirollio, sia a sinistra sia a
destra, accanto alle lamiere di fissaggio delle unità di
trasmissione.
Figura 17
Unire le unità di trasmissione e la traversa lasciandole allentati.
Non stringere eccessivamente le viti (controdadi).
Dado M8 (4 x)
Figura 18
38
f
M8 x 30 (4 x)
Ausilio di manovra RH 1
Applicare il kit di fissaggio (b) sul telaio del veicolo e serrarlo
saldamente con le due viti (c), in modo da consentire ulteriori
spostamenti.
c
Rondella 8
(8 x)
Dado M8 autobloccante (4 x)
Figura 19
Serrare saldamente le unità di trasmissione con la traversa sul
kit di fissaggio mediante l'angolare a U (d), in modo da consen-
tire ulteriori spostamenti.
d
Rondella 10
(16 x)
Dado M10
autobloccante (8 x)
Figura 20
Collocare i rulli di trasmissione in modo tale che si trovino circa
all'altezza del mozzo della ruota (centro della ruota ± 30 mm).
Figura 21
Nel caso di una differenza di altezza fino a 45 mm, GO
fre come accessorio per la compensazione un set di piastre
distanziatrici (2 pezzi da 15 mm cad.). Su ogni lato possono
essere utilizzate fino a tre piastre distanziatrici. Per fissare le
piastre distanziatrici, è necessario il kit di viti.
Nel caso di una differenza di altezza superiore a 45 mm, deve
essere utilizzato il kit di montaggio per telai piatti. Assicurarsi
che l'altezza libera dal suolo sia sufficiente (min. 110 mm).
M8 x 60 (4 x)
b
M10 x 50 (8 x)
± 30 mm
min. 110 mm
of-
2
