Câblage électrique et commande
L'aide de manœuvre se prête uniquement à la connexion à des
batteries 12 V (tension continue).
Avant le début des travaux déconnecter la batterie et
toute alimentation en courant externe. En cas d'incerti-
tude concernant le raccordement électrique, confiez le raccor-
dement à un électricien automobile qualifié.
L'installation électrique doit répondre aux dispositions tech-
niques et administratives du pays d'utilisation respectif (par
exemple EN 1648-1). Les prescriptions et les réglementations
nationales doivent être respectées.
Sur chaque moteur, deux câbles haute puissance sont pré-
montés pour le moteur de déplacement (6 mm²). Identifier les
câbles de raccord du moteur (moteur A ou B - voir aussi sché-
ma de connexion) et les poser provisoirement sous le plancher
de la caravane jusqu'à l'emplacement de montage prévu de
la commande. Un emplacement approprié pour la commande
est par exemple un coffre de couchette à proximité immédiate
du système de manœuvre avec une distance minimale de
40 cm par rapport à la batterie.
Mettre en place la commande dans le compartiment de range-
ment et la fixer avec les vis à aggloméré (5 x 16) fournies.
À environ 150 mm de la barre de connexion de la commande,
marquer sur le plancher de la caravane un trou Ø 25 mm pour
faire passer les faisceaux de câble.
Avant de percer, faire attention aux parties de châssis,
aux conduites de gaz et d'électricité se trouvant
dessous.
Percer le trou, passer le câble au travers du plancher de la
caravane jusqu'à la commande et le poser de sorte à éviter
tout frottement (en particulier en cas de passage au travers de
parois métalliques). Utilisez à cet effet les tubes de protection
joints pour éviter d'endommager les câbles.
Les moteurs de déplacement bougent pendant le
fonctionnement. Pour compenser, poser les câbles
dans cette zone sans les fixer avec suffisamment de jeu afin
d'éviter toute tension sur le câble. Il est interdit de poser des
câbles au-dessus de la commande.
Fixer les câbles au châssis ou au sous-plancher en utilisant les
fixations et vis fournies.
Étanchéifier le trou dans le plancher du véhicule avec du mas-
tic d'étanchéité plastique.
30
Aide de manœuvre RH 1

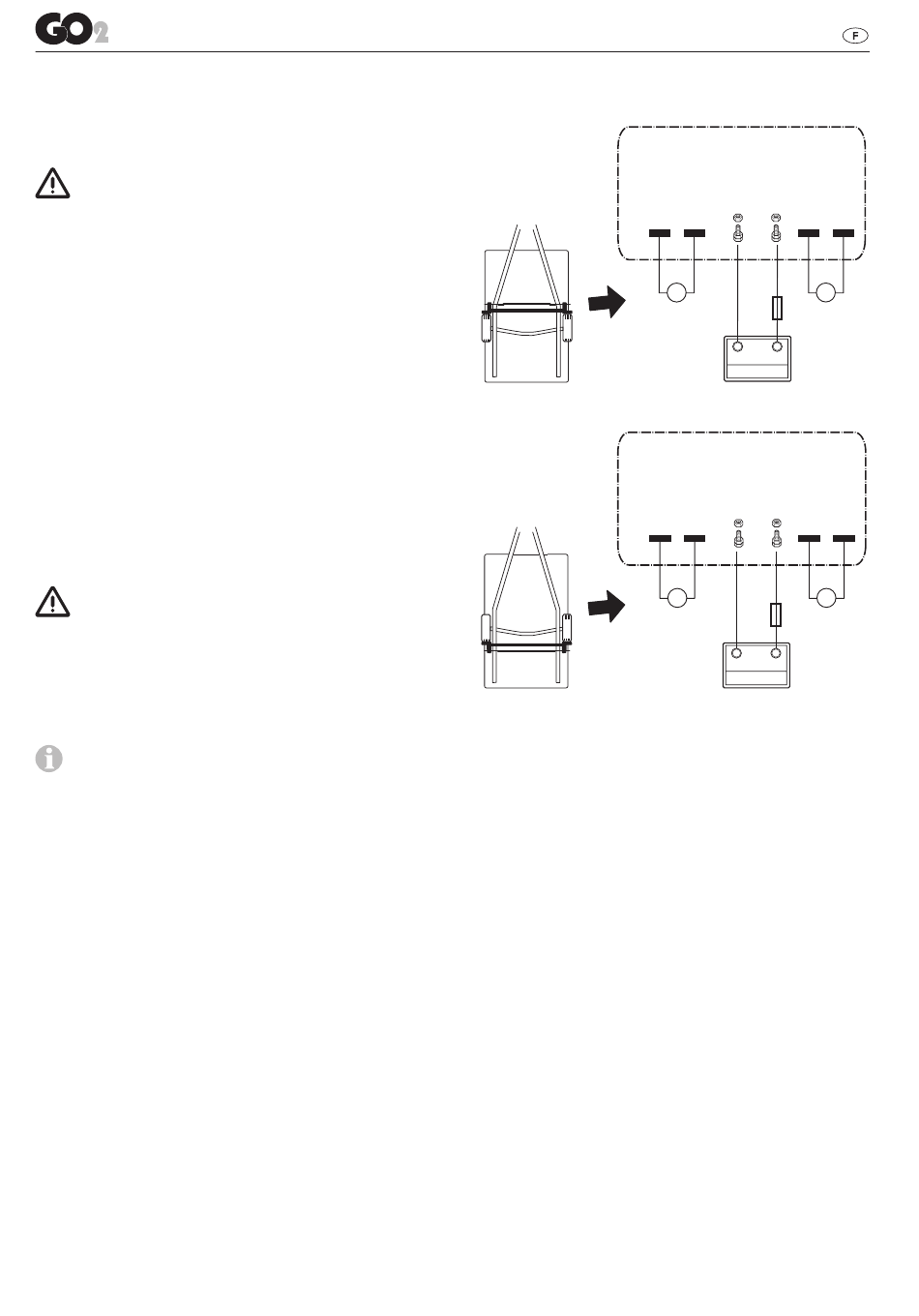

Schéma de connexion
Montage
Moteur de
devant l'essieu déplacement
Vue de
haut
B A
Montage
Moteur de
derrière l'essieu
déplacement
Vue de
haut
A B
Connexion des moteurs de déplacement
Les câbles du moteur doivent être posés de telle sorte qu'un
arrachement ou une détérioration des câbles ne soit pas
possible.
Raccourcir les câbles du moteur de déplacement le plus éloi-
gné de la commande. Raccourcir le câble du moteur de dépla-
cement le plus proche à la même longueur. Les deux câbles
des moteurs de déplacement doivent être de longueur iden-
tique afin d'assurer une puissance de déplacement uniforme
de l'aide de manœuvre. L'excédent de câble doit être posé
sans boucle, en lignes sinueuses.
Sertir les fiches plates fournies sur les câbles du moteur de dé-
placement. Déverrouiller le volet de la barre de connexion de
la commande en le pressant et connecter les câbles conformé-
ment au schéma de connexion (rouge = plus, noir = moins).
Veiller à ce que la connexion soit effectuée soigneusement !
Moteur de
déplacement
Batterie
– +
4 3 2
+ – +
A
-
+
Figure 26
Moteur de
déplacement
Batterie
– +
4 3 2
– + –
B
-
+
Figure 27
1
–
B
1
+
A
