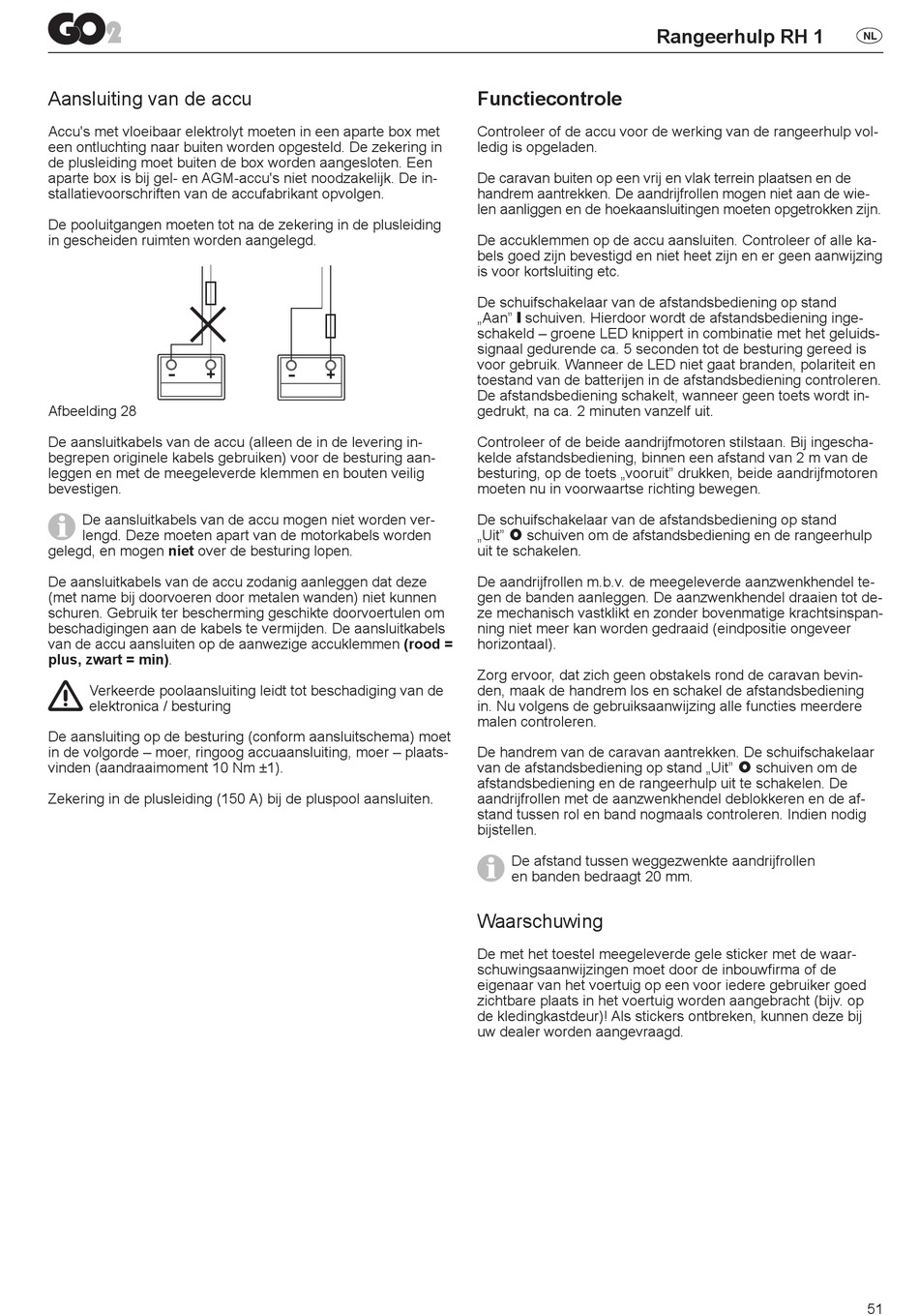

Aansluiting van de accu

Accu's met vloeibaar elektrolyt moeten in een aparte box met
een ontluchting naar buiten worden opgesteld. De zekering in
de plusleiding moet buiten de box worden aangesloten. Een
aparte box is bij gel- en AGM-accu's niet noodzakelijk. De in-
stallatievoorschriften van de accufabrikant opvolgen.
De pooluitgangen moeten tot na de zekering in de plusleiding
in gescheiden ruimten worden aangelegd.
- +
Afbeelding 28
De aansluitkabels van de accu (alleen de in de levering in-
begrepen originele kabels gebruiken) voor de besturing aan-
leggen en met de meegeleverde klemmen en bouten veilig
bevestigen.
De aansluitkabels van de accu mogen niet worden ver-
lengd. Deze moeten apart van de motorkabels worden
gelegd, en mogen niet over de besturing lopen.
De aansluitkabels van de accu zodanig aanleggen dat deze
(met name bij doorvoeren door metalen wanden) niet kunnen
schuren. Gebruik ter bescherming geschikte doorvoertulen om
beschadigingen aan de kabels te vermijden. De aansluitkabels
van de accu aansluiten op de aanwezige accuklemmen (rood =
plus, zwart = min).
Verkeerde poolaansluiting leidt tot beschadiging van de
elektronica / besturing
De aansluiting op de besturing (conform aansluitschema) moet
in de volgorde – moer, ringoog accuaansluiting, moer – plaats-
vinden (aandraaimoment 10 Nm ±1).
Zekering in de plusleiding (150 A) bij de pluspool aansluiten.
-
+
Functiecontrole
Controleer of de accu voor de werking van de rangeerhulp vol-
ledig is opgeladen.
De caravan buiten op een vrij en vlak terrein plaatsen en de
handrem aantrekken. De aandrijfrollen mogen niet aan de wie-
len aanliggen en de hoekaansluitingen moeten opgetrokken zijn.
De accuklemmen op de accu aansluiten. Controleer of alle ka-
bels goed zijn bevestigd en niet heet zijn en er geen aanwijzing
is voor kortsluiting etc.
De schuifschakelaar van de afstandsbediening op stand
„Aan" schuiven. Hierdoor wordt de afstandsbediening inge-
❙
schakeld – groene LED knippert in combinatie met het geluids-
signaal gedurende ca. 5 seconden tot de besturing gereed is
voor gebruik. Wanneer de LED niet gaat branden, polariteit en
toestand van de batterijen in de afstandsbediening controleren.
De afstandsbediening schakelt, wanneer geen toets wordt in-
gedrukt, na ca. 2 minuten vanzelf uit.
Controleer of de beide aandrijfmotoren stilstaan. Bij ingescha-
kelde afstandsbediening, binnen een afstand van 2 m van de
besturing, op de toets „vooruit" drukken, beide aandrijfmotoren
moeten nu in voorwaartse richting bewegen.
De schuifschakelaar van de afstandsbediening op stand
„Uit" £ schuiven om de afstandsbediening en de rangeerhulp
uit te schakelen.
De aandrijfrollen m.b.v. de meegeleverde aanzwenkhendel te-
gen de banden aanleggen. De aanzwenkhendel draaien tot de-
ze mechanisch vastklikt en zonder bovenmatige krachtsinspan-
ning niet meer kan worden gedraaid (eindpositie ongeveer
horizontaal).
Zorg ervoor, dat zich geen obstakels rond de caravan bevin-
den, maak de handrem los en schakel de afstandsbediening
in. Nu volgens de gebruiksaanwijzing alle functies meerdere
malen controleren.
De handrem van de caravan aantrekken. De schuifschakelaar
van de afstandsbediening op stand „Uit"
afstandsbediening en de rangeerhulp uit te schakelen. De
aandrijfrollen met de aanzwenkhendel deblokkeren en de af-
stand tussen rol en band nogmaals controleren. Indien nodig
bijstellen.
De afstand tussen weggezwenkte aandrijfrollen
en banden bedraagt 20 mm.
Waarschuwing
De met het toestel meegeleverde gele sticker met de waar-
schuwingsaanwijzingen moet door de inbouwfirma of de
eigenaar van het voertuig op een voor iedere gebruiker goed
zichtbare plaats in het voertuig worden aangebracht (bijv. op
de kledingkastdeur)! Als stickers ontbreken, kunnen deze bij
uw dealer worden aangevraagd.
Rangeerhulp RH 1
£ schuiven om de
