Choix de l'emplacement
L'aide de manœuvre doit être montée de préférence devant
l'essieu, dans certaines circonstances (par exemple manque
de place) un montage derrière l'essieu est également possible.
Pour fixer l'aide de manœuvre, seules les vis fournies (ou les
pièces de montage disponibles en tant qu'accessoire spécial)
peuvent être utilisées.

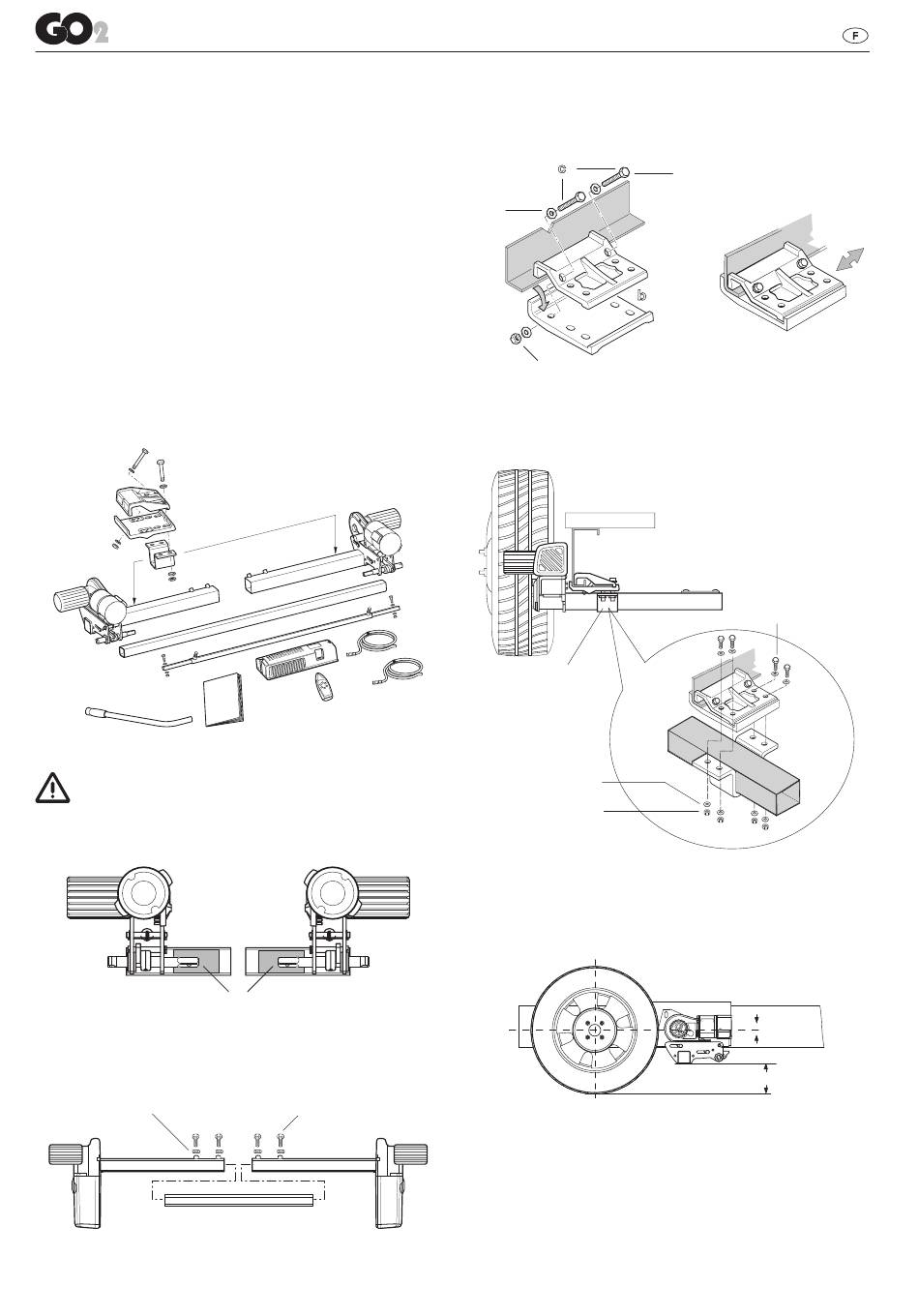

Montage des éléments d'entraînement
Le châssis du véhicule doit être exempt de rouille, de graisse
et de fortes souillures. Aucune détérioration ne doit être pré-
sente au niveau de la suspension de roue.
Les roues et pneus montés sur la caravane doivent être de
taille et de construction identique et gonflés à la pression pré-
conisée par le constructeur.
Retirer tous les composants de l'emballage et les poser sur le
sol.
Figure 16
Pour assurer la validité de l'attestation d'homologation
générale (valable pour l'Allemagne), les plaques
constructeur jointes (f) doivent être posées à gauche et à droite
sur le bras transversal à côté des tôles support des unités
d'entraînement.
Figure 17
Assembler les unités d'entraînement et la barre transver-
sale sans les fixer. Serrer les vis (contre-écrous) à la main
uniquement.
Écrou M8 (4 x)
Figure 18
28
f
M8 x 30 (4 x)
Aide de manœuvre RH 1
Poser le kit de fixation (b) contre le châssis du véhicule et
visser avec les deux vis (c) de sorte qu'un déplacement sur le
châssis soit tout juste possible.
c
Rondelle 8
(8 x)
b
Écrou M8 indesserrable (4 x)
Figure 19
Visser les unités d'entraînement avec la grande traverse au kit
de fixation avec l'équerre en U (d) de telle sorte qu'un déplace-
ment soit tout juste possible.
d
Rondelle 10
(16 x)
Écrou M10
indesserrable (8 x)
Figure 20
Placer les rouleaux d'entraînement de telle sorte qu'ils se
trouvent environ à hauteur du moyeu de roue (milieu de roue
± 30 mm).
Figure 21
En cas de différence de hauteur jusqu'à 45 mm, GO
un kit d'entretoises (2 unités à 15 mm) en tant qu'accessoire de
compensation. Il est possible d'utiliser jusqu'à trois entretoises
sur chaque côté. Le kit de vis est requis pour la fixation des
entretoises.
En cas de différence de hauteur supérieure à 45 mm, il faut
utiliser le kit de montage de châssis plat. Veiller à une garde au
sol suffisante (au moins 110 mm).
M8 x 60 (4 x)
M10 x 50 (8 x)
± 30 mm
min. 110 mm
propose
2
