FSV400, FSS400 WIRBEL- UND DRALL-DURCHFLUSSMESSER | OI/FSV/FSS/430/450-DE REV. E
Über den Strom- / HART-Ausgang (4 bis 20 mA) kann ein
externer Druck-Messumformer mit HART-Kommunikation
angeschlossen werden. Der externe Messumformer muss dabei
im HART-Burst-Modus betrieben werden, z. B. der ABB Druck-
Messumformer Modell 266 oder Modell 261 mit der Bestelloption
„P6 – HART-Burst-Modus".
Der Messumformer des VortexMaster FSV400, SwirlMaster
FSS400 unterstützt dabei die HART-Kommunikation bis zum
HART7-Protokoll.
Hinweis
Der VortexMaster / SwirlMaster kann nicht per HART mit einem
Leitsystem oder Konfigurationstool kommunizieren, während
der Druck-Messumformer im BURST-Modus kommuniziert, da
die BURST-Signale Vorrang vor der zyklischen HART-
Kommunikation haben.

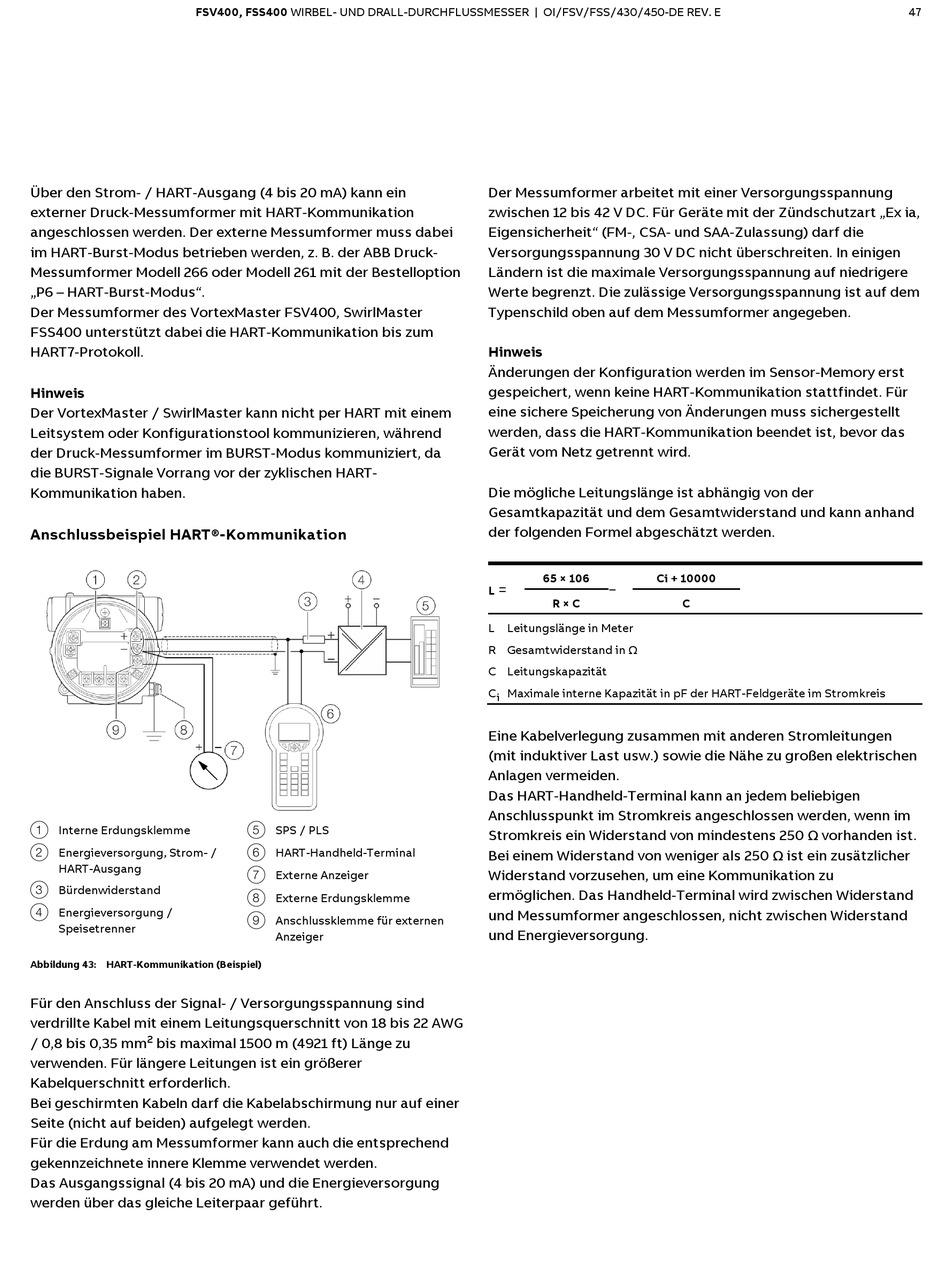

Anschlussbeispiel HART®-Kommunikation
1 Interne Erdungsklemme
2 Energieversorgung, Strom- /
HART-Ausgang
3 Bürdenwiderstand
4 Energieversorgung /
Speisetrenner
Abbildung 43: HART-Kommunikation (Beispiel)
Für den Anschluss der Signal- / Versorgungsspannung sind
verdrillte Kabel mit einem Leitungsquerschnitt von 18 bis 22 AWG
2
/ 0,8 bis 0,35 mm
bis maximal 1500 m (4921 ft) Länge zu
verwenden. Für längere Leitungen ist ein größerer
Kabelquerschnitt erforderlich.
Bei geschirmten Kabeln darf die Kabelabschirmung nur auf einer
Seite (nicht auf beiden) aufgelegt werden.
Für die Erdung am Messumformer kann auch die entsprechend
gekennzeichnete innere Klemme verwendet werden.
Das Ausgangssignal (4 bis 20 mA) und die Energieversorgung
werden über das gleiche Leiterpaar geführt.
5 SPS / PLS
6 HART-Handheld-Terminal
7 Externe Anzeiger
8 Externe Erdungsklemme
9 Anschlussklemme für externen
Anzeiger
Der Messumformer arbeitet mit einer Versorgungsspannung
zwischen 12 bis 42 V DC. Für Geräte mit der Zündschutzart „Ex ia,
Eigensicherheit" (FM-, CSA- und SAA-Zulassung) darf die
Versorgungsspannung 30 V DC nicht überschreiten. In einigen
Ländern ist die maximale Versorgungsspannung auf niedrigere
Werte begrenzt. Die zulässige Versorgungsspannung ist auf dem
Typenschild oben auf dem Messumformer angegeben.
Hinweis
Änderungen der Konfiguration werden im Sensor-Memory erst
gespeichert, wenn keine HART-Kommunikation stattfindet. Für
eine sichere Speicherung von Änderungen muss sichergestellt
werden, dass die HART-Kommunikation beendet ist, bevor das
Gerät vom Netz getrennt wird.
Die mögliche Leitungslänge ist abhängig von der
Gesamtkapazität und dem Gesamtwiderstand und kann anhand
der folgenden Formel abgeschätzt werden.
65 × 106
Ci + 10000
=
−
L
R × C
L
Leitungslänge in Meter
R Gesamtwiderstand in Ω
C Leitungskapazität
C
Maximale interne Kapazität in pF der HART-Feldgeräte im Stromkreis
i
Eine Kabelverlegung zusammen mit anderen Stromleitungen
(mit induktiver Last usw.) sowie die Nähe zu großen elektrischen
Anlagen vermeiden.
Das HART-Handheld-Terminal kann an jedem beliebigen
Anschlusspunkt im Stromkreis angeschlossen werden, wenn im
Stromkreis ein Widerstand von mindestens 250 Ω vorhanden ist.
Bei einem Widerstand von weniger als 250 Ω ist ein zusätzlicher
Widerstand vorzusehen, um eine Kommunikation zu
ermöglichen. Das Handheld-Terminal wird zwischen Widerstand
und Messumformer angeschlossen, nicht zwischen Widerstand
und Energieversorgung.
C
47
