3 Aufbau und Funktion
Übersicht
VortexMaster FSV430 / FSV450
1
1 Kompakte Bauform in Flanschausführung
2 Kompakte Bauform in Zwischenflanschausführung

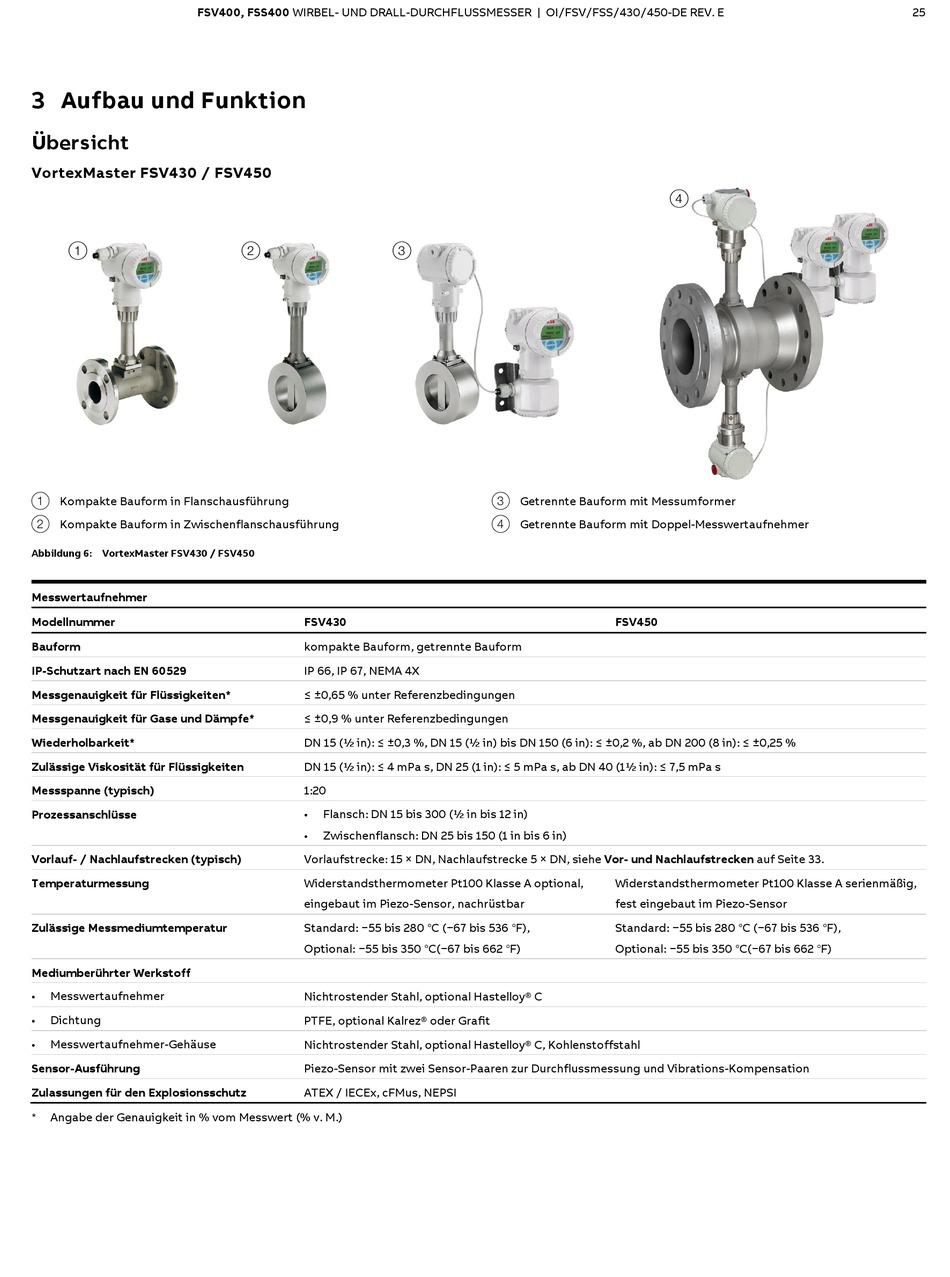

Abbildung 6: VortexMaster FSV430 / FSV450
Messwertaufnehmer
Modellnummer
Bauform
IP-Schutzart nach EN 60529
Messgenauigkeit für Flüssigkeiten*
Messgenauigkeit für Gase und Dämpfe*
Wiederholbarkeit*
Zulässige Viskosität für Flüssigkeiten
Messspanne (typisch)
Prozessanschlüsse
Vorlauf- / Nachlaufstrecken (typisch)
Temperaturmessung
Zulässige Messmediumtemperatur
Mediumberührter Werkstoff
•
Messwertaufnehmer
•
Dichtung
•
Messwertaufnehmer-Gehäuse
Sensor-Ausführung
Zulassungen für den Explosionsschutz
*
Angabe der Genauigkeit in % vom Messwert (% v. M.)
2
3
FSV430
kompakte Bauform, getrennte Bauform
IP 66, IP 67, NEMA 4X
≤ ±0,65 % unter Referenzbedingungen
≤ ±0,9 % unter Referenzbedingungen
DN 15 (½ in): ≤ ±0,3 %, DN 15 (½ in) bis DN 150 (6 in): ≤ ±0,2 %, ab DN 200 (8 in): ≤ ±0,25 %
DN 15 (½ in): ≤ 4 mPa s, DN 25 (1 in): ≤ 5 mPa s, ab DN 40 (1½ in): ≤ 7,5 mPa s
1:20
•
Flansch: DN 15 bis 300 (½ in bis 12 in)
•
Zwischenflansch: DN 25 bis 150 (1 in bis 6 in)
Vorlaufstrecke: 15 × DN, Nachlaufstrecke 5 × DN, siehe Vor- und Nachlaufstrecken auf Seite 33.
Widerstandsthermometer Pt100 Klasse A optional,
eingebaut im Piezo-Sensor, nachrüstbar
Standard: −55 bis 280 °C (−67 bis 536 °F),
Optional:−55 bis 350 °C(−67 bis 662 °F)
Nichtrostender Stahl, optional Hastelloy® C
PTFE, optional Kalrez® oder Grafit
Nichtrostender Stahl, optional Hastelloy® C, Kohlenstoffstahl
Piezo-Sensor mit zwei Sensor-Paaren zur Durchflussmessung und Vibrations-Kompensation
ATEX / IECEx, cFMus, NEPSI
4
3 Getrennte Bauform mit Messumformer
4 Getrennte Bauform mit Doppel-Messwertaufnehmer
FSV450
Widerstandsthermometer Pt100 Klasse A serienmäßig,
fest eingebaut im Piezo-Sensor
Standard: −55 bis 280 °C (−67 bis 536 °F),
Optional:−55 bis 350 °C(−67 bis 662 °F)
25
G11797
