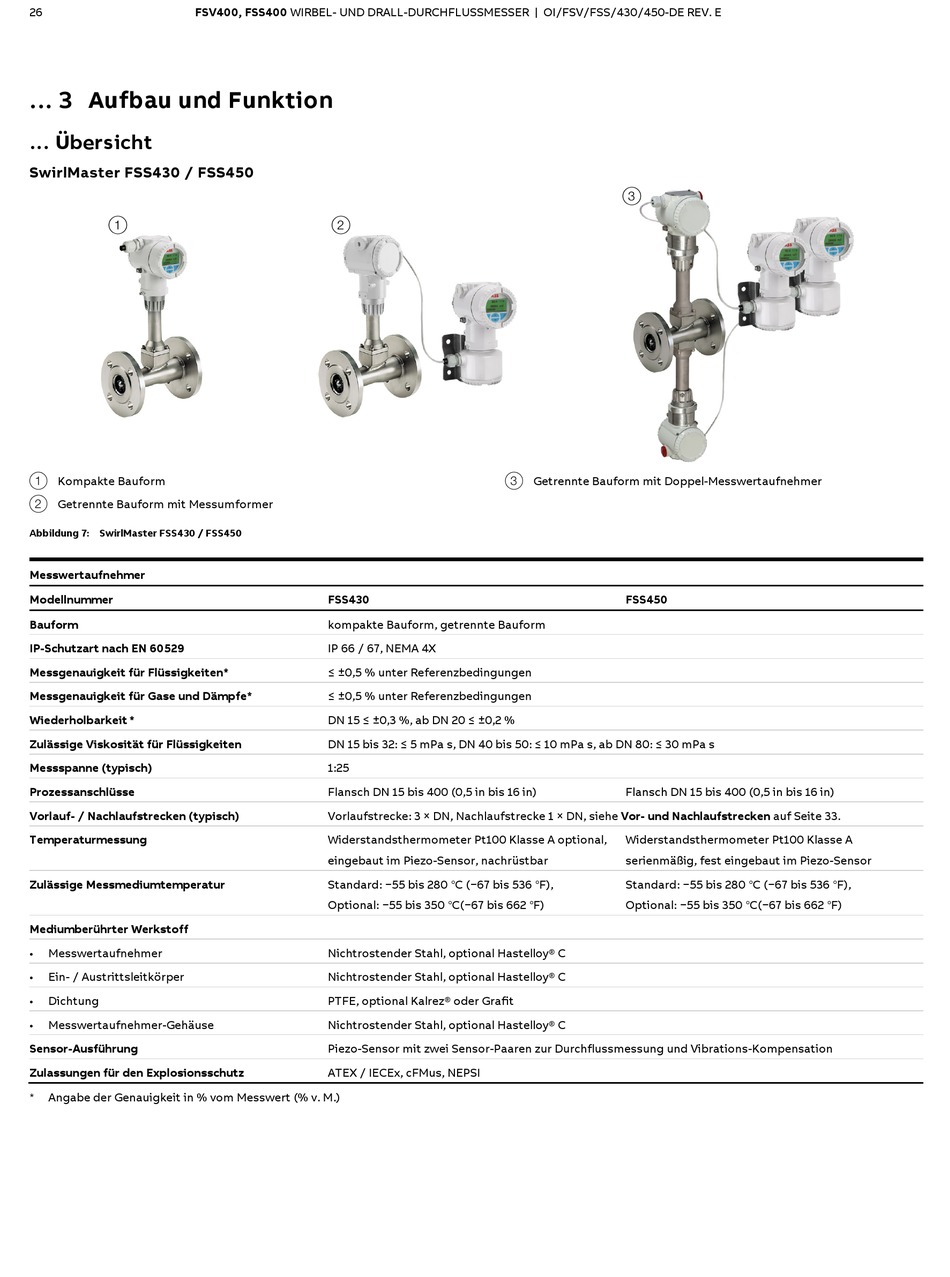

FSV400, FSS400 WIRBEL- UND DRALL-DURCHFLUSSMESSER | OI/FSV/FSS/430/450-DE REV. E
... 3 Aufbau und Funktion
... Übersicht
SwirlMaster FSS430 / FSS450
1
1 Kompakte Bauform
2 Getrennte Bauform mit Messumformer
Abbildung 7: SwirlMaster FSS430 / FSS450
Messwertaufnehmer
Modellnummer
Bauform
IP-Schutzart nach EN 60529
Messgenauigkeit für Flüssigkeiten*
Messgenauigkeit für Gase und Dämpfe*
Wiederholbarkeit *
Zulässige Viskosität für Flüssigkeiten
Messspanne (typisch)
Prozessanschlüsse
Vorlauf- / Nachlaufstrecken (typisch)
Temperaturmessung
Zulässige Messmediumtemperatur
Mediumberührter Werkstoff
•
Messwertaufnehmer
•
Ein- / Austrittsleitkörper
•
Dichtung
•
Messwertaufnehmer-Gehäuse
Sensor-Ausführung
Zulassungen für den Explosionsschutz
*
Angabe der Genauigkeit in % vom Messwert (% v. M.)
2
3 Getrennte Bauform mit Doppel-Messwertaufnehmer
FSS430
kompakte Bauform, getrennte Bauform
IP 66 / 67, NEMA 4X
≤ ±0,5 % unter Referenzbedingungen
≤ ±0,5 % unter Referenzbedingungen
DN 15 ≤ ±0,3 %, ab DN 20 ≤ ±0,2 %
DN 15 bis 32: ≤ 5 mPa s, DN 40 bis 50: ≤ 10 mPa s, ab DN 80: ≤ 30 mPa s
1:25
Flansch DN 15 bis 400 (0,5 in bis 16 in)
Vorlaufstrecke: 3 × DN, Nachlaufstrecke 1 × DN, siehe Vor- und Nachlaufstrecken auf Seite 33.
Widerstandsthermometer Pt100 Klasse A optional,
eingebaut im Piezo-Sensor, nachrüstbar
Standard: −55 bis 280 °C (−67 bis 536 °F),
Optional:−55 bis 350 °C(−67 bis 662 °F)
Nichtrostender Stahl, optional Hastelloy® C
Nichtrostender Stahl, optional Hastelloy® C
PTFE, optional Kalrez® oder Grafit
Nichtrostender Stahl, optional Hastelloy® C
Piezo-Sensor mit zwei Sensor-Paaren zur Durchflussmessung und Vibrations-Kompensation
ATEX / IECEx, cFMus, NEPSI
3
FSS450
Flansch DN 15 bis 400 (0,5 in bis 16 in)
Widerstandsthermometer Pt100 Klasse A
serienmäßig, fest eingebaut im Piezo-Sensor
Standard: −55 bis 280 °C (−67 bis 536 °F),
Optional:−55 bis 350 °C(−67 bis 662 °F)
G11785
