Vor- und Nachlaufstrecken

SwirlMaster FSS430, FSS450
Aufgrund seines Funktionsprinzips arbeitet der Drall-
Durchflussmesser nahezu ohne Vorlauf- und Nachlaufstrecken.
Die folgenden Abbildungen zeigen empfohlene Vorlauf- und
Nachlaufstrecken für verschiedene Installationen.

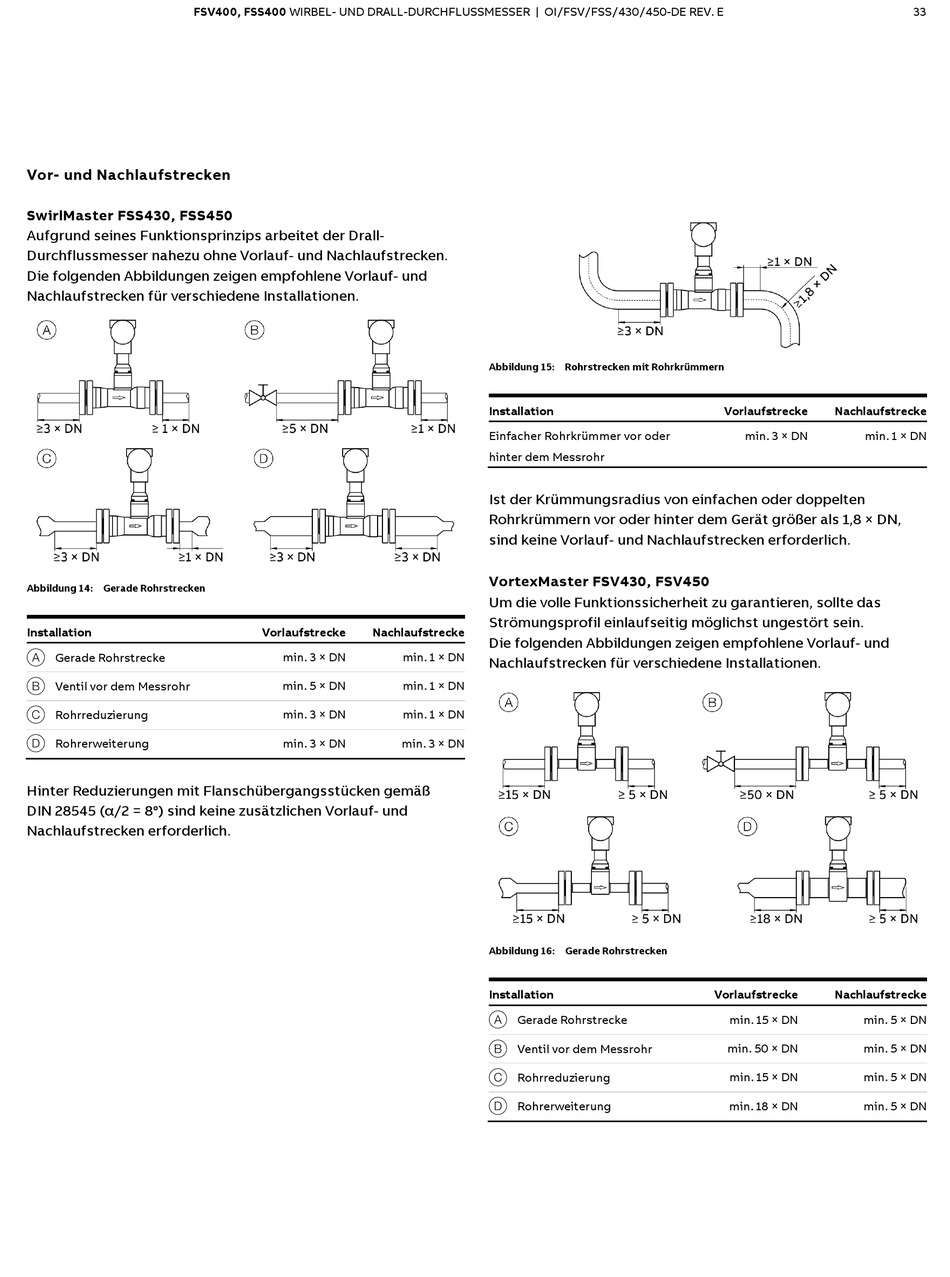

Abbildung 14: Gerade Rohrstrecken
Installation
A Gerade Rohrstrecke
B Ventil vor dem Messrohr
C Rohrreduzierung
D Rohrerweiterung
Hinter Reduzierungen mit Flanschübergangsstücken gemäß
DIN 28545 (α/2 = 8°) sind keine zusätzlichen Vorlauf- und
Nachlaufstrecken erforderlich.
Vorlaufstrecke Nachlaufstrecke
min. 3 × DN min. 1 × DN
min. 5 × DN min. 1 × DN
min. 3 × DN min. 1 × DN
min. 3 × DN min. 3 × DN
Abbildung 15: Rohrstrecken mit Rohrkrümmern
Installation
Einfacher Rohrkrümmer vor oder
hinter dem Messrohr
Ist der Krümmungsradius von einfachen oder doppelten
Rohrkrümmern vor oder hinter dem Gerät größer als 1,8 × DN,
sind keine Vorlauf- und Nachlaufstrecken erforderlich.
VortexMaster FSV430, FSV450
Um die volle Funktionssicherheit zu garantieren, sollte das
Strömungsprofil einlaufseitig möglichst ungestört sein.
Die folgenden Abbildungen zeigen empfohlene Vorlauf- und
Nachlaufstrecken für verschiedene Installationen.
Abbildung 16: Gerade Rohrstrecken
Installation
A Gerade Rohrstrecke
B Ventil vor dem Messrohr
C Rohrreduzierung
D Rohrerweiterung
Vorlaufstrecke Nachlaufstrecke
min. 3 × DN min. 1 × DN
Vorlaufstrecke Nachlaufstrecke
min. 15 × DN min. 5 × DN
min. 50 × DN min. 5 × DN
min. 15 × DN min. 5 × DN
min. 18 × DN min. 5 × DN
