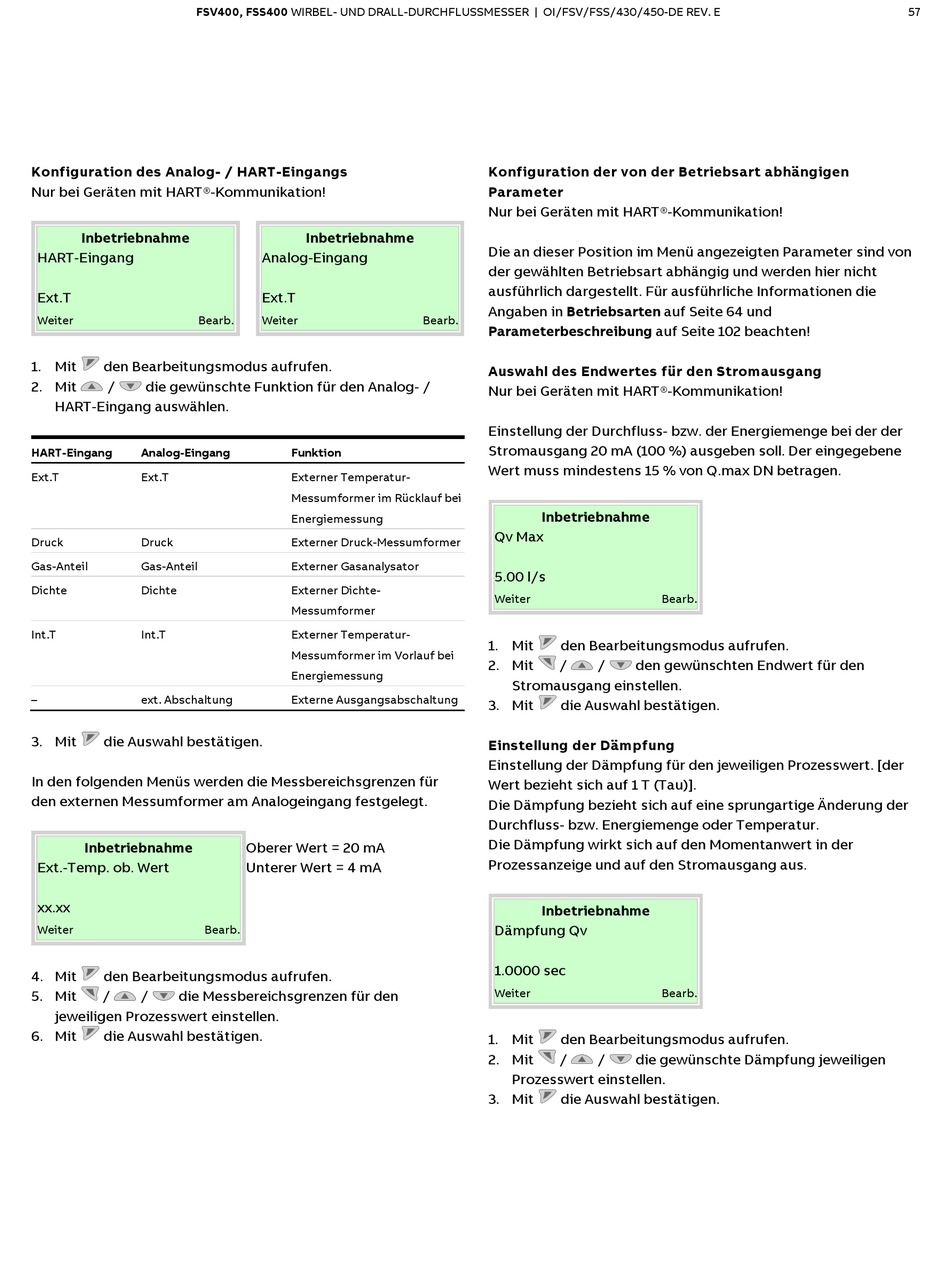

FSV400, FSS400 WIRBEL- UND DRALL-DURCHFLUSSMESSER | OI/FSV/FSS/430/450-DE REV. E
Konfiguration des Analog- / HART-Eingangs
Nur bei Geräten mit HART®-Kommunikation!
Inbetriebnahme
HART-Eingang
Ext.T
Weiter
Bearb.
1. Mit
den Bearbeitungsmodus aufrufen.
2. Mit
/
die gewünschte Funktion für den Analog- /
HART-Eingang auswählen.
HART-Eingang
Analog-Eingang
Ext.T
Ext.T
Druck
Druck
Gas-Anteil
Gas-Anteil
Dichte
Dichte
Int.T
Int.T
–
ext. Abschaltung
3. Mit
die Auswahl bestätigen.
In den folgenden Menüs werden die Messbereichsgrenzen für
den externen Messumformer am Analogeingang festgelegt.
Inbetriebnahme
Ext.-Temp. ob. Wert
xx.xx
Weiter
Bearb.
4. Mit
den Bearbeitungsmodus aufrufen.
5. Mit
/
/
die Messbereichsgrenzen für den
jeweiligen Prozesswert einstellen.
6. Mit
die Auswahl bestätigen.
Inbetriebnahme
Analog-Eingang
Ext.T
Weiter
Bearb.
Funktion
Externer Temperatur-
Messumformer im Rücklauf bei
Energiemessung
Externer Druck-Messumformer
Externer Gasanalysator
Externer Dichte-
Messumformer
Externer Temperatur-
Messumformer im Vorlauf bei
Energiemessung
Externe Ausgangsabschaltung
Oberer Wert = 20 mA
Unterer Wert = 4 mA
Konfiguration der von der Betriebsart abhängigen
Parameter
Nur bei Geräten mit HART®-Kommunikation!
Die an dieser Position im Menü angezeigten Parameter sind von
der gewählten Betriebsart abhängig und werden hier nicht
ausführlich dargestellt. Für ausführliche Informationen die
Angaben in Betriebsarten auf Seite 64 und
Parameterbeschreibung auf Seite 102 beachten!
Auswahl des Endwertes für den Stromausgang
Nur bei Geräten mit HART®-Kommunikation!
Einstellung der Durchfluss- bzw. der Energiemenge bei der der
Stromausgang 20 mA (100 %) ausgeben soll. Der eingegebene
Wert muss mindestens 15 % von Q.max DN betragen.
Inbetriebnahme
Qv Max
5.00 l/s
Weiter
Bearb.
1. Mit
den Bearbeitungsmodus aufrufen.
2. Mit
/
/
den gewünschten Endwert für den
Stromausgang einstellen.
3. Mit
die Auswahl bestätigen.
Einstellung der Dämpfung
Einstellung der Dämpfung für den jeweiligen Prozesswert. [der
Wert bezieht sich auf 1 T (Tau)].
Die Dämpfung bezieht sich auf eine sprungartige Änderung der
Durchfluss- bzw. Energiemenge oder Temperatur.
Die Dämpfung wirkt sich auf den Momentanwert in der
Prozessanzeige und auf den Stromausgang aus.
Inbetriebnahme
Dämpfung Qv
1.0000 sec
Weiter
Bearb.
1. Mit
den Bearbeitungsmodus aufrufen.
2. Mit
/
/
die gewünschte Dämpfung jeweiligen
Prozesswert einstellen.
3. Mit
die Auswahl bestätigen.
57
