VLT® Refrigeration Drive FC 103
Bedienungsanleitung
7 Beispiele für Anschlusskonfigurationen
7.1 Anwendungsbeispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen Werkseinstellungen, sofern nicht anders angegeben (in Parameter 0-03 Länderein-
stellungen ausgewählt).
• Neben den Zeichnungen sind die Parameter für die Klemmen und ihre Einstellungen aufgeführt.
• Wenn Schaltereinstellungen für die analogen Klemmen A53 und A54 erforderlich sind, werden diese ebenfalls dargestellt.
7.1.1 Anschlusskonfiguration für eine automatische Motoranpassung (AMA)

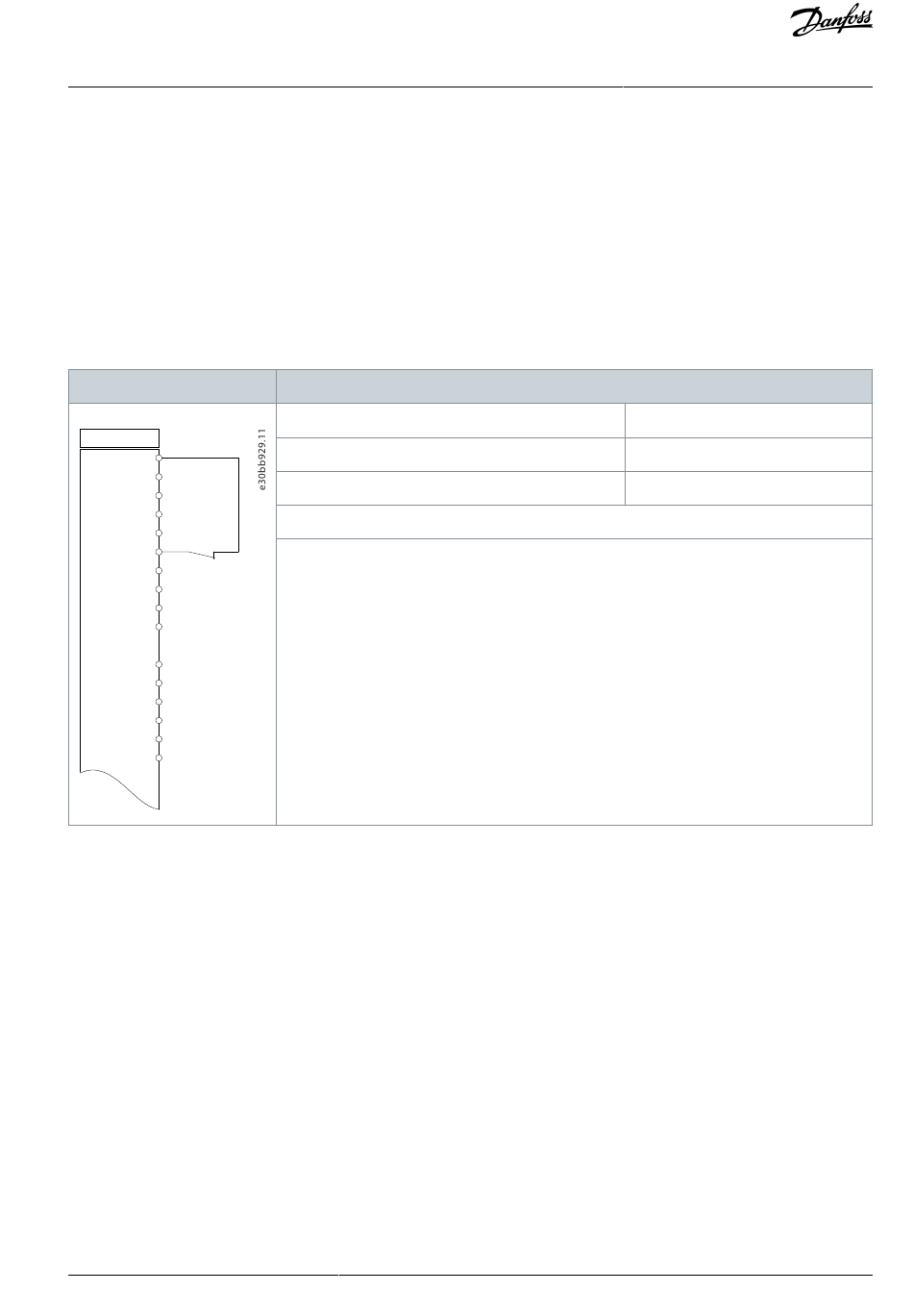

Tabelle 16: Anschlusskonfiguration für AMA mit angeschlossener Kl. 27
Drive
+24 V 12
+24 V 13
18
D IN
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Danfoss A/S © 2020.01
Parameter
Funktion
Parameter 1-29 Autom. Motoranpassung
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe 1-2* Motordaten entsprechend dem Motor-Typenschild einstellen.
Beispiele für
Anschlusskonfigurationen
Einstellung
[1] Komplette Anpassung
[2]* Motorfreilauf (inv.)
AQ275652766279de-000101 / 130R0707 | 65
