7.3.3 Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbytes plus
Adressbyte ADR und Datensteuerbyte BCC.
4 Datenbyte
12 Datenbyte
Text enthaltende Telegramme
Tabelle 7.3 Länge des Telegramms
1) Die 10 steht für die festen Zeichen, während das n variabel ist (je
nach Textlänge).
7.3.4 Filteradresse (ADR)
Es wird mit 2 verschiedenen Adressformaten gearbeitet.
Der Adressbereich des Filters beträgt entweder 1–31 oder
1–126.
1. Adressformat 1–31:
7.3.6 Das Datenfeld
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme
(Master⇒Follower) als auch Antworttelegramme (Follower⇒Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
•
Steuerwort und Sollwert (von Master zu Follower).
•
Zustandswort und aktuelle Ausgangsfrequenz (von Follower zu Master).
STX
LGE
ADR

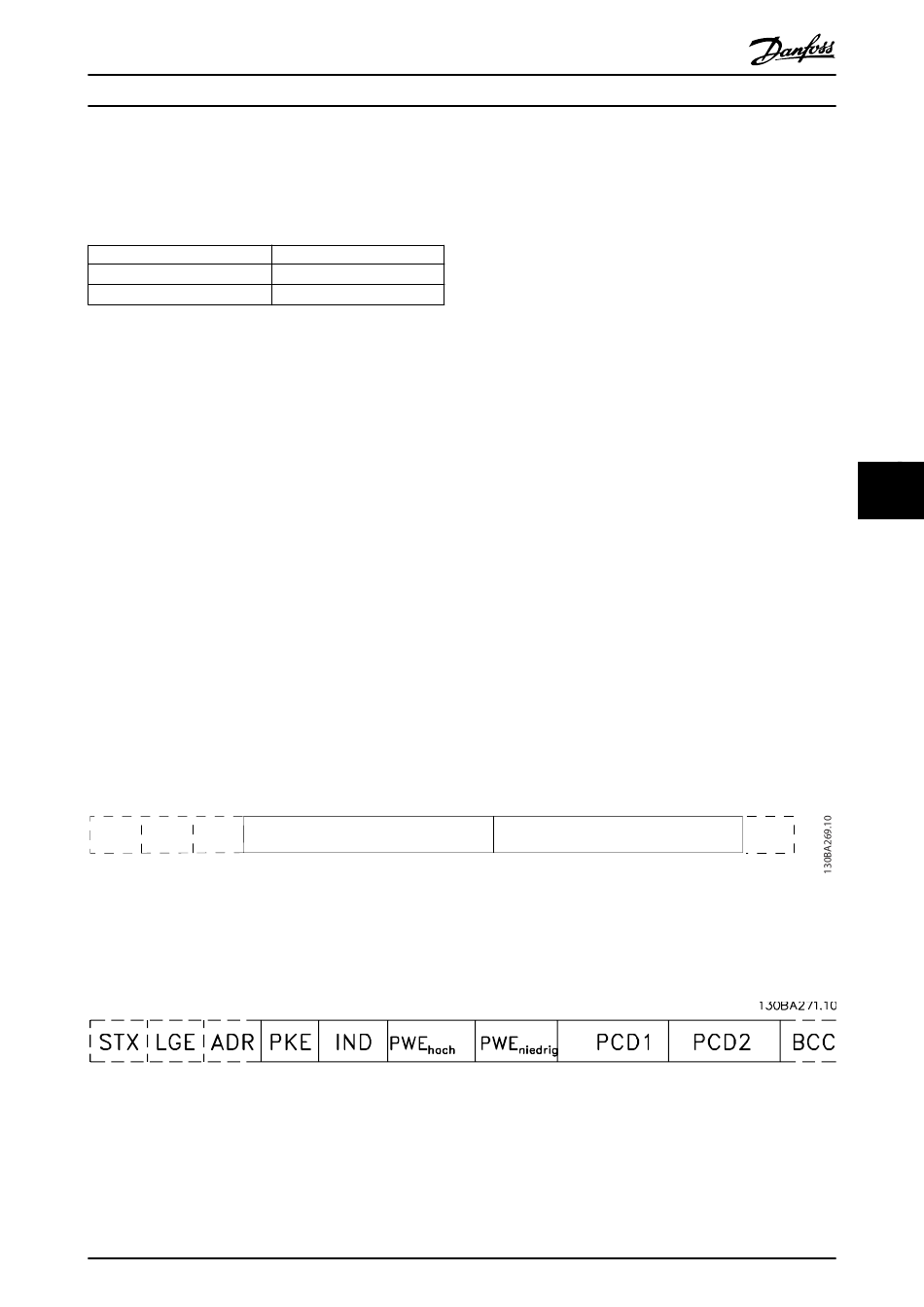

Abbildung 7.5 Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Follower. Der Datenblock besteht aus 12
Byte (6 Wörtern) und enthält auch den Prozessblock.
Abbildung 7.6 Parameterblock
MG90V303
Produkthandbuch
LGE = 4 + 1 + 1 = 6 Byte
LGE = 12 + 1 + 1 = 14 Byte
10
1)
+n Byte
PCD1
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Bit 7 = 0 (Adressformat 1–31 aktiv).
Bit 6 wird nicht verwendet.
Bit 5=1: Broadcast, Adressbits (0–4) werden nicht benutzt.
Bit 5=0: Kein Broadcast.
Bit 0-4 = Filteradresse 1-31.
2. Adressformat 1-126:
Bit 7 = 1 (Adressformat 1–126 aktiv).
Bit 0-6 = Filteradresse 1-126.
Bit 0-6=0 Broadcast.
Der Follower gibt das Adress-Byte im Antworttelegramm
unverändert an den Master zurück.
7.3.5 Datensteuerbyte (BCC)
Die Prüfsumme wird als XOR-Funktion berechnet. Bevor
das erste Byte im Telegramm empfangen wird, lautet die
berechnete Prüfsumme 0.
PCD2
7
7
BCC
