Elektrische Installation
L1
K L
L2
K L
L3
K L
1
91 92 93
L1 L2

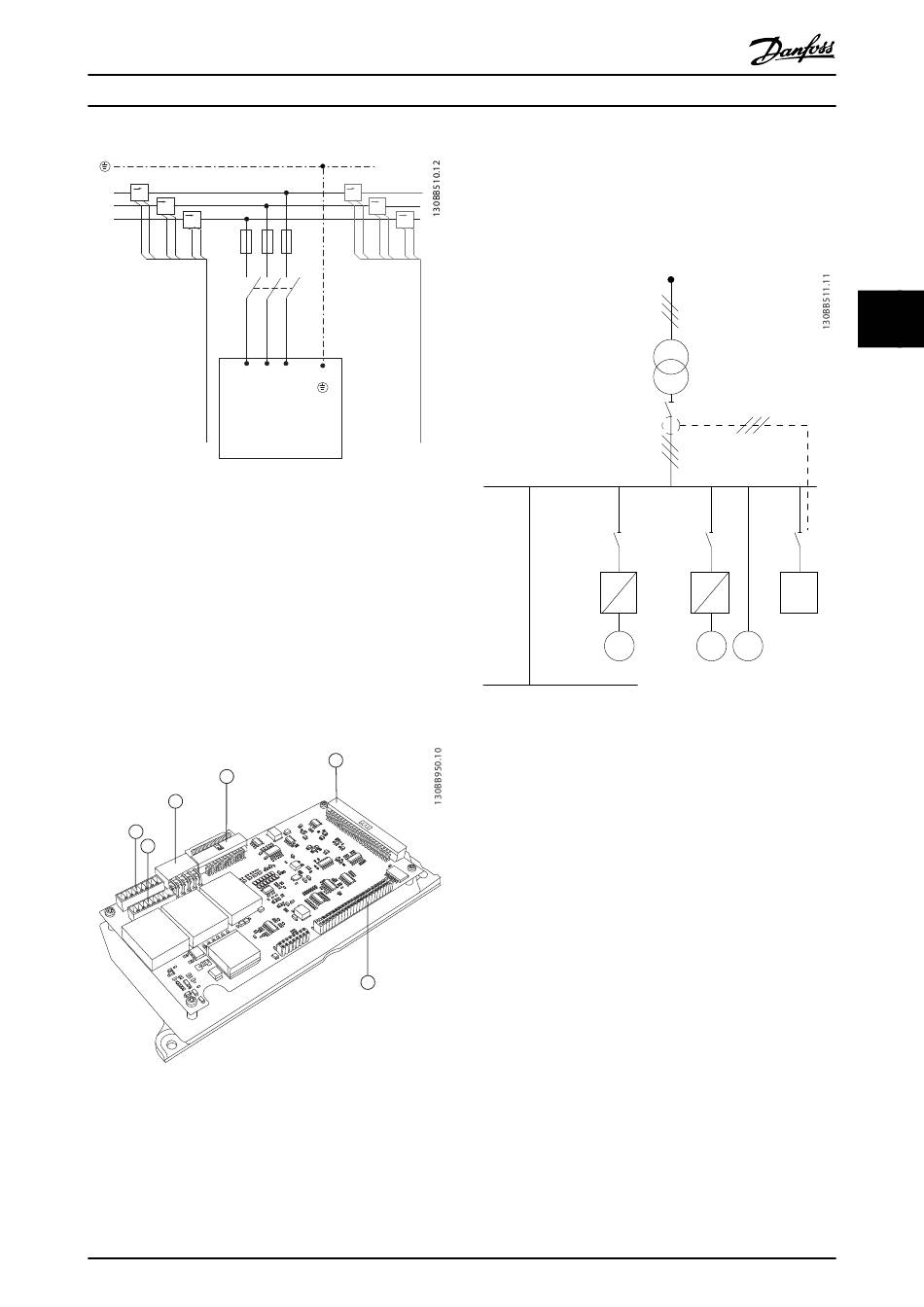

Abbildung 4.5 Stromwandleranschlüsse
Stromwandlerkonfiguration mit Nennwerten von 1 oder
5 A
Damit Sie bereits vorhandene Stromwandler weiter
verwendet werden können, ermöglicht das aktive Filter die
Verwendung von Stromwandlern mit Nennwerten von 1
oder 5 A. Das Filter ist standardmäßig für eine Stromwand-
lerrückführung von 5 A konfiguriert. Haben die
Stromwandler einen Nennwert von 1 A, wechseln Sie die
Steckklemme des Stromwandlers von Steckplatz MK101,
Position 1, zu Steckplatz MK108, Position 2, an der AFC-
Karte. Siehe Abbildung 4.6.
4
3
1
2
Abbildung 4.6 AFC-Karte
Individuelle oder Gruppenkompensation
Die Kompensation des Filters ist abhängig vom von den
Stromwandlern zurückgegebenen Signal. Zweck der Instal-
lation dieser Wandler ist die Bestimmung der zu
korrigierenden Lasten.
MG90V303
Produkthandbuch
K L
K L
K L
2
95
L3
5
6
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Abbildung 4.7 zeigt die der gesamten Installation
vorgeschaltet installierten Stromwandler, wobei das Filter
alle Lasten am Transformator kompensiert. Abbildung 4.8
zeigt die der Sammelschiene 2 und einem Frequenzum-
richter vorgeschaltet installierten Stromwandler, wobei das
Filter nur hier eine Kompensation durchführt.
PCC1
M
PCC2
Abbildung 4.7 Verknüpfungspunktseitiger Stromwandler
4
AAF
M
M
21
4
