Elektrische Installation
PCC1
AAF

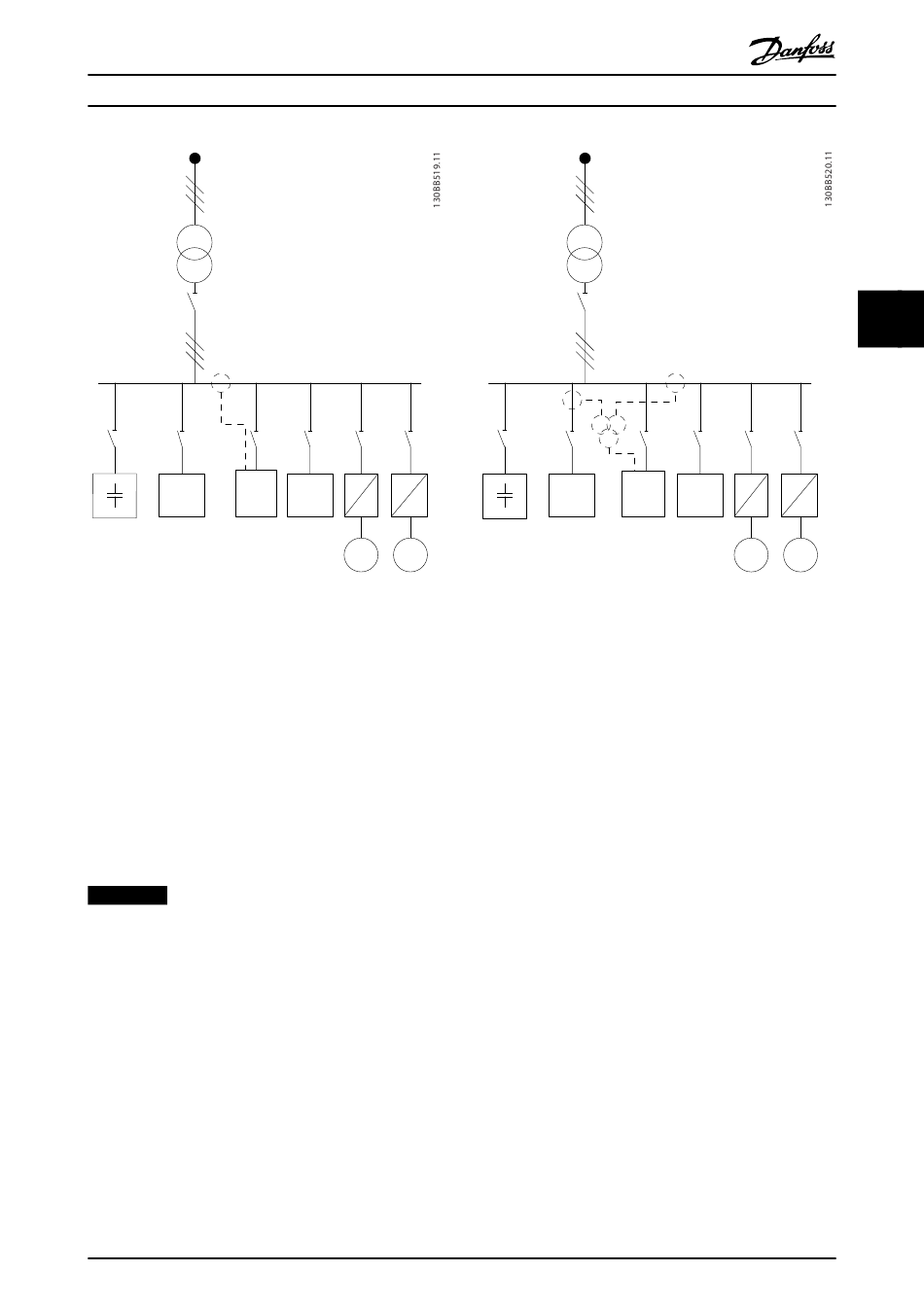

Abbildung 4.15 Die Stromwandler messen nicht den Konden-
satorstrom
Bei Installationen, bei denen der Stromwandler-Verbin-
dungspunkt geändert werden kann, ist die in
Abbildung 4.15 gezeigte Konfiguration ebenfalls möglich. In
bestimmten nachgerüsteten Anwendungen sind
Summenstromwandler erforderlich, mit denen gewähr-
leistet ist, dass der Kondensatorstrom nicht gemessen wird.
Sie können Summenstromwandler auch zum Subtrahieren
zweier Signale voneinander und somit zum Subtrahieren
des Korrekturstroms der Kondensatorbank vom
Gesamtstrom verwenden.
HINWEIS
Verwenden Sie Summenstromwandler mit einer
Genauigkeit von 0,5 % oder besser.
MG90V303
Produkthandbuch
PCC1
M
M
Abbildung 4.16 Am Verknüpfungspunkt installierte Kondensa-
torbatterie; die Stromwandler gewährleisten, dass der
Korrekturstrom der Kondensatoren nicht gemessen wird.
4.2.11 Sicherungen
Schutz des Abzweigkreises
Zum Schutz der Anlage vor elektrischen Gefahren und
Bränden müssen alle Abzweige in einer Installation, Schalt-
vorrichtungen, Maschinen usw. in Übereinstimmung mit
den nationalen/internationalen Vorschriften mit einem
Kurzschluss- und Überstromschutz versehen sein.
Kurzschluss-Schutz
Sichern Sie das aktive Filter gegen Kurzschluss ab, um
elektrische Gefahren und ein Brandrisiko zu vermeiden.
Danfoss empfiehlt die in Tabelle 4.11 und Tabelle 4.12
aufgeführten Sicherungen, um das Bedienpersonal und die
Installation im Fall einer internen Funktionsstörung im
Gerät zu schützen.
Überspannungsschutz
Das aktive Filter ist mit einem internen Überspannungs-
schutz ausgestattet, der im Normalbetrieb Überlasten
verhindert. Ein Überlastschutz ist erforderlich, um
Brandgefahr durch Überhitzen der Kabel in der Anlage zu
vermeiden. Verwenden Sie Sicherungen und Trennschalter
für den Überspannungsschutz und sorgen Sie für die
Einhaltung aller örtlichen und nationalen Bestimmungen.
