Benutzerschnittstelle
Jede Statusanzeige zeigt unterschiedlich formatierte
Betriebsvariablen an.
Sie können verschiedene Werte oder Messungen mit jeder
der angezeigten Betriebsvariablen verknüpfen. Definieren
Sie die anzuzeigenden Werte/Messungen über die
Parameter 0-20, 0-21, 0-22, 0-23 und 0-24.
Jeder in den Parametern 0-20 bis 0-24 ausgewählte
Anzeigeparameter für Wert/Messung verfügt über eine
eigene Skalierung und Ziffern nach einem möglichen
Dezimalkomma. Durch einen größeren Zahlenwert eines
Parameters werden weniger Ziffern nach der Dezimalstelle
angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.
Zustandsanzeige I
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Detaillierte Informationen zum Wert bzw. zur Messung,
der/die mit den angezeigten Betriebsvariablen (1.1, 1.2, 1.3,
2 und 3) verknüpft ist, erhalten Sie, wenn Sie den
Parameter der Variablen aufrufen und die [Info]-Taste
drücken.
Siehe die im Display gezeigten Betriebsvariablen in
Abbildung 5.2. 1.1, 1.2 und 1.3 werden in kleiner Größe
angezeigt. 2 und 3 werden in mittlerer Größe angezeigt.
Status
799 UPM
1.1
1.2
Auto-Fern-Rampe
2
3

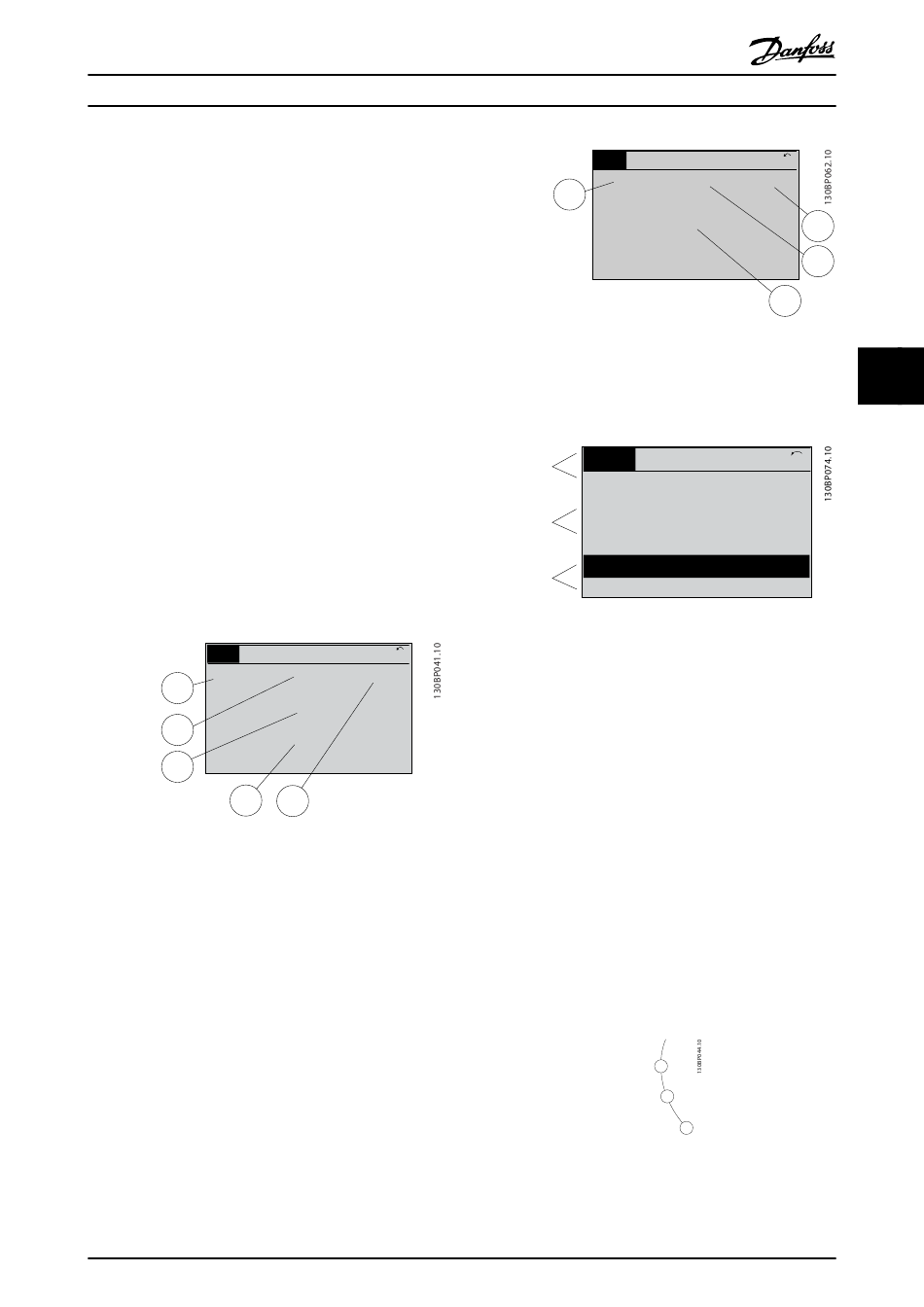

Abbildung 5.2 Zustandsanzeige I – Betriebsvariablen
Zustandsanzeige II
Es werden die nachstehenden Betriebsvariablen (1.1, 1.2,
1.3 und 2) im Display in Abbildung 5.3 angezeigt.
In diesem Beispiel sind als Variablen in der ersten und
zweiten Zeile „Drehzahl", „Motorstrom", „Motorleistung"
und „Frequenz" ausgewählt.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe
gezeigt.
MG90V303
Produkthandbuch
1 (1)
7,83 A
36,4 kW
0,000
53,2 %
1.3
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Status
207 UPM
1.1
Auto-Fern-Betrieb
Abbildung 5.3 Zustandsanzeige II – Betriebsvariablen
Unterer Bereich
Der untere Bereich zeigt immer den Zustand des Frequen-
zumrichters in der Betriebsart Status an.
Status
Oberer Bereich
43 UPM
Mittlerer Bereich
! Leist.teil Temp. (W29)
Unterer Bereich
Auto-Fern-Betrieb
Abbildung 5.4 Zustandsmodus unterer Bereich
Displaykontrast anpassen
▲
Drücken Sie [Status] und [
], um die Helligkeit des Displays
zu verringern.
▼
Drücken Sie [Status] und [
], um die Helligkeit des Displays
zu erhöhen.
Kontroll-Anzeigen (LED):
Überschreiten bestimmte Betriebsgrößen vorgegebene
Grenzen, leuchtet die Alarm- und/oder Warn-LED auf. Die
Bedieneinheit zeigt einen Status- oder Alarmtext.
Die Ein-Anzeigeleuchte leuchtet auf, wenn der Frequen-
zumrichter Spannung erhält über:
•
Netzspannung.
•
eine externe 24 V DC-Versorgung.
Anzeigeleuchten (LED)
•
Grüne LED/Ein: Das Steuerteil ist betriebsbereit.
•
Gelbe LED/Warn.: Zeigt eine Warnung an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
On
Warn.
Alarm
Abbildung 5.5 LED-Kontrollanzeigen zur Anzeige des Zustands
1 (1)
5,25 A
24,4 kW
6,9 Hz
1.3
1.2
2
!
1(1)
5,44 A
25,3 kW
1,4 Hz
2,9 %
33
5
5
