Mechanische Installation
HINWEIS
Das Bodenblech stellt die Einhaltung des angegebenen
Schutzgrads und die ordnungsgemäße Kühlung des
Geräts sicher. Wird das Bodenblech nicht befestigt, kann
sich das Gerät mit dem Alarm 69 abschalten. Steuerkar-
tentemp.
560.0
[22.0]
110.6
[4.4]
182.8
[7.2]
350.0
[13.8]

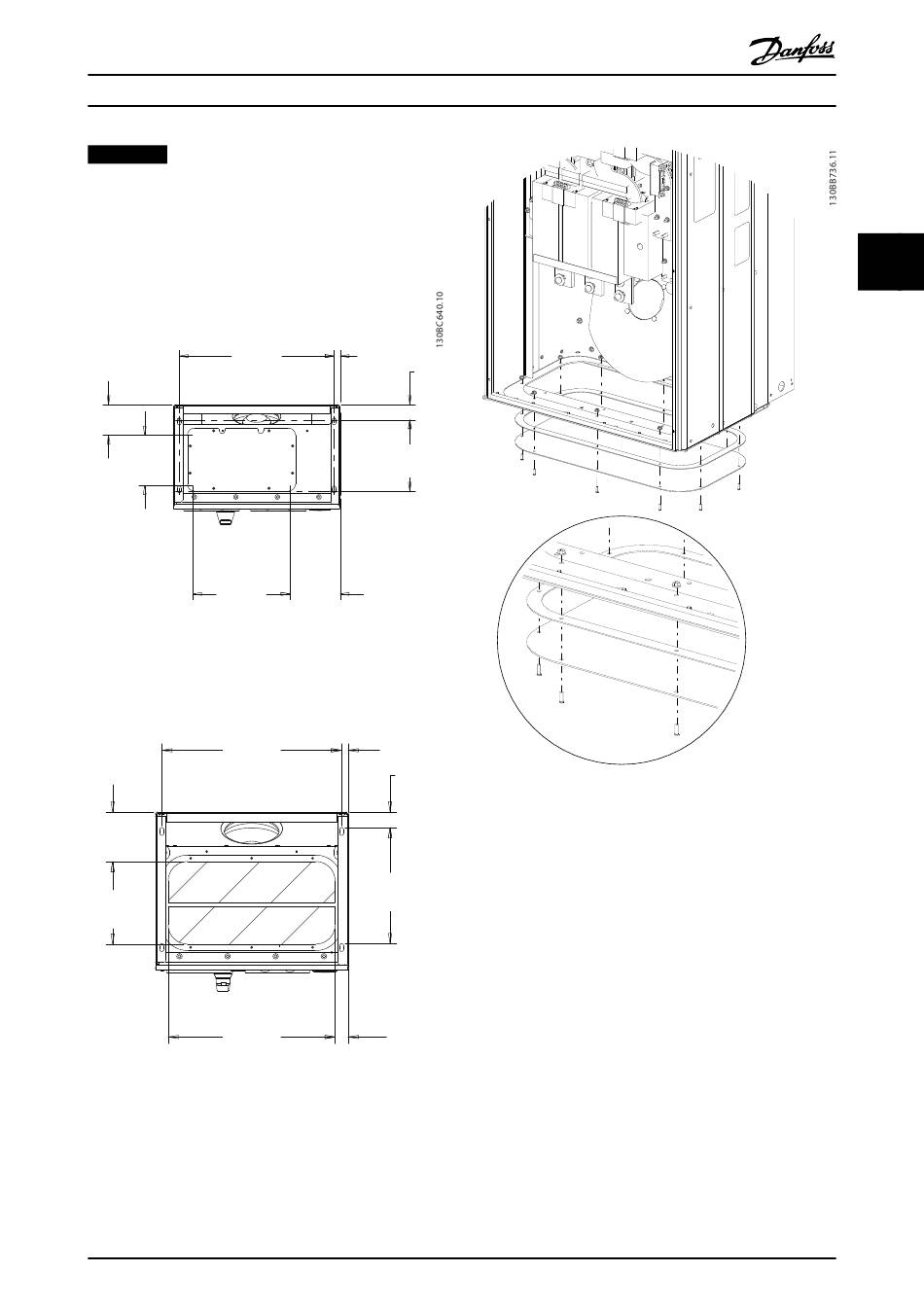

Abbildung 3.12 Gehäusegröße D14, Untersicht
560.0
[22.0]
154.8
[6.1]
257.6
[10.1]
520.0
[20.5]
Abbildung 3.13 Gehäusegröße E1, Untersicht
MG90V303
Produkthandbuch
21.9
[.9]
55.9
[2.2]
257.0
[10.1]
181.9
[7.2]
20.0
[.8]
48.9
[2]
361.7
[14.2]
40.0
[1.6]
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Abbildung 3.14 Montage der Bodenplatte, E1
Die Bodenplatte der Gehäusegröße E1 kann entweder im
Gehäuse oder an dessen Außenseite befestigt werden,
sodass sie Ihnen beim Einbau Flexibilität bietet. Bei einer
Montage von unten können die Stopfbuchsen und Kabel
installiert werden, bevor das Gerät auf den Sockel gesetzt
wird.
