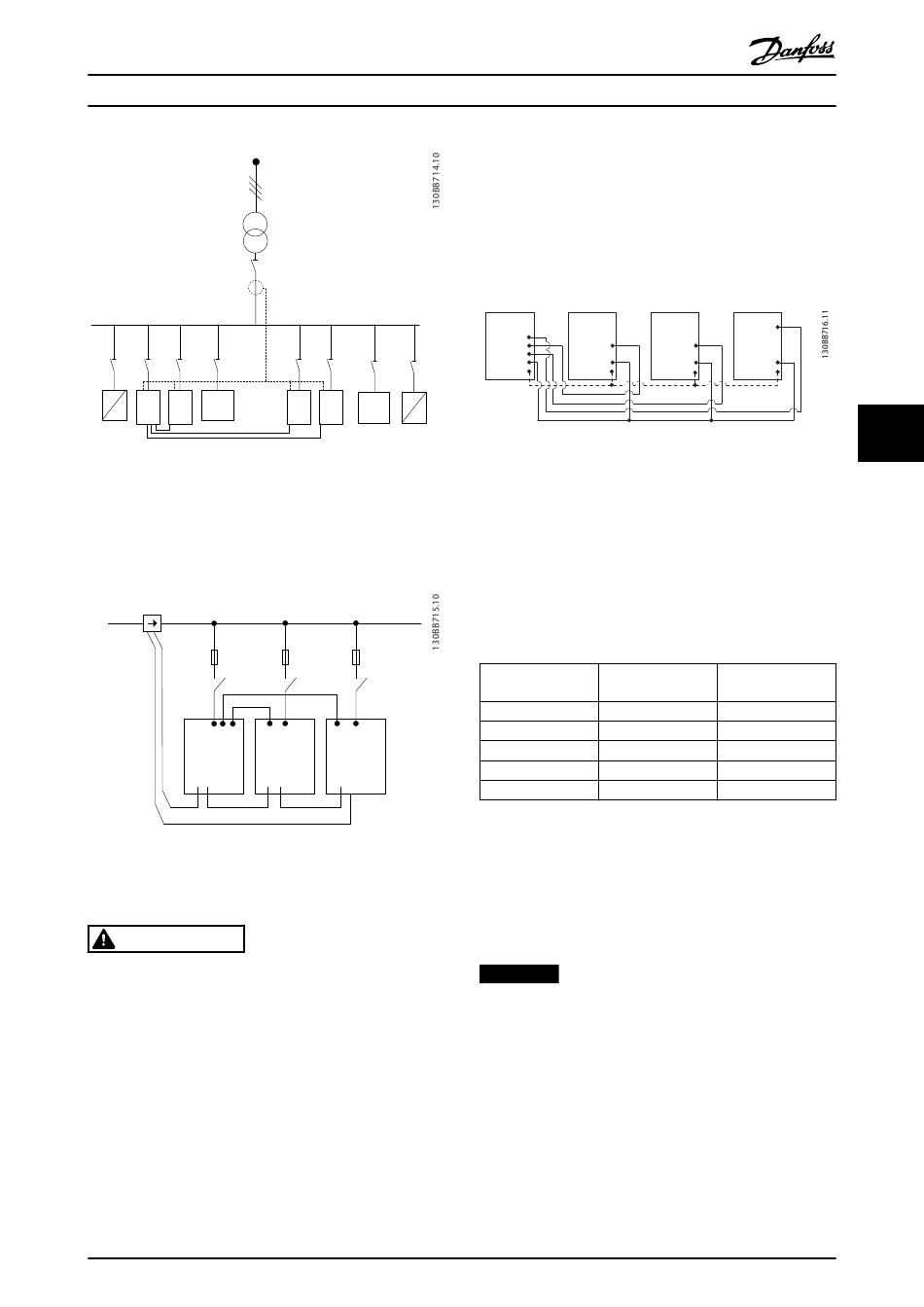

Abbildung 6.2 4 AAFs in Master/Follower-Konfiguration
Bei den parallel angeschlossenen Filtern muss das
Stromwandler-Eingangssignal gemäß Abbildung 6.3 in
Reihe verdrahtet werden:
L1
M
12
Abbildung 6.3 Anschlussplan für einen einphasigen
Stromwandleranschluss für Master und Follower
VORSICHT
Ungeschirmte Kabel können zu Störungen am
Stromwandler und zu falscher Oberschwingungsfilterung
führen. Verwenden Sie abgeschirmte Kabel für eine EMV-
konforme Installation. Eine Nichtbeachtung dieser
Vorgabe kann zu Fehlfunktionen der Geräte und zu
Sachschäden führen.
Die VA-Beschränkung der Stromwandler muss bei parallel
geschalteten Filtern weiterhin eingehalten werden. Das
heißt, dass die Gesamt-Kabellängen gemäß Kabeltyp und
VA-Nennwert des Stromwandlers begrenzt werden müssen.
[M]=([VA]-1,25)/(25*[Ω/M])
Nähere Angaben finden Sie unter Kapitel 4.2.1 Stroman-
schlüsse.
MG90V303
Produkthandbuch
AAF
AAF
F1
F2
12
12
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
6.1.4 Steuerkabelanschluss bei parallel
geschalteten Filtern
Zusätzlich zu der Verkabelung der Stromwandler müssen
alle Follower-Geräte über die Digital- oder Analogeingänge
mit dem Master verbunden werden. Abbildung 6.4 zeigt die
erforderlichen Steuerkabelanschlüsse:
M
42
F1
42
F2
53
53
27
27
19
19
29
29
20
20
Abbildung 6.4 Verbindung der Steuerkabel der Follower-
Geräte F1-F3 mit Master M
Tabelle 6.1 zeigt die erforderlichen Verbindungen, wenn
weniger als 4 Geräte parallel angeschlossen sind. Die
Softwarekonfiguration der Digital- und Analog-Ein-/-
Ausgänge wird gemäß Tabelle 6.1 automatisch
durchgeführt, basierend auf den Software-Programmie-
rungen Parameter 300-40 Master Follower Selection und
Parameter 300-41 Follower ID.
Klemmenanschluss
am Follower
Follower 1 (F1)
27
Follower 2 (F2)
27
Follower 3 (F3)
42
Alle (parallel)
29
Alle (parallel)
20
Tabelle 6.1 Master/Follower-Klemmenanschlüsse
Die Follower-Geräte funktionieren nicht, wenn die
Steuerkabel nicht korrekt angeschlossen sind. Schließen Sie
die Steuerkabel gemäß den Anweisungen in
Kapitel 4 Elektrische Installation an. Eine Nichtbeachtung
kann zu Funktionsstörungen führen.
HINWEIS
Verwenden Sie abgeschirmte Steuerkabel für eine EMV-
konforme Installation.
6.1.5 Softwarekonfiguration bei parallel
geschalteten Filtern
Der Betrieb von Followern in verschiedenen
Dämpfungsmodi oder bei geänderten Prioritäten
beeinträchtigt gleichermaßen die Leistung. Sie müssen
parallel geschaltete Filter daher immer im selben Kompen-
sations- und Prioritätsmodus programmieren. Stellen Sie
F3
42
42
53
53
27
27
19
19
29
29
20
20
Klemmenanschluss
am Master
27
19
53
29
20
39
6
6
