Elektrische Installation
Netzsicherungen
Aktives Filter
AAF006, 190 A
AAF006, 250 A
AAF006, 310 A
AAF006, 400 A
Tabelle 4.11 Empfohlene Netzsicherungen
4 4
Zusätzliche Sicherungen
Aktives Filter
AAF006, 190–
400A
AAF006, 190–
400A
AAF006, 190–
400A
AAF006, 190–
400A
Tabelle 4.12 Empfohlene zusätzliche Sicherungen

4.2.12 Netztrennschalter

Gehäusegrö
ße
D
E
E
E
Tabelle 4.13 Netztrennschalter Teilenummern

4.2.13 Verlegen von Steuer- und CT-Kabel

Befestigen Sie alle Steuerleitungen entsprechend der
vorgesehenen Steuerkabelführung. Schließen Sie die
Abschirmungen ordnungsgemäß an, um optimale Störsi-
cherheit zu gewährleisten.
Stromwandleranschluss
Nehmen Sie die Anschlüsse an der Klemmenleiste unter
der Aktivfilterkarte vor. Verlegen Sie das Kabel im
Kabelkanal im Filter und bündeln Sie es mit den anderen
Steuerleitungen.
28
Aktives Oberschwingungsfilter VLT® AAF006
Bussmann
170M3018
170M4017
170M4017
170M6013
Schutz Sicherung
Bussmann
SMPS KTK-4
Littelfuse
Lüfter KTK-15
Vorladekreis- Bussmann FNQ-
Widerstand R
Bussmann FNQ-
CT R
Leistung und
Spannung Typ
A190 380–480 V ABB OETL-NF200A
A250 380–480 V ABB OETL-NF400A
A310 380–480 V ABB OETL-NF400A
A400 380–480 V ABB OETL-NF800A
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.

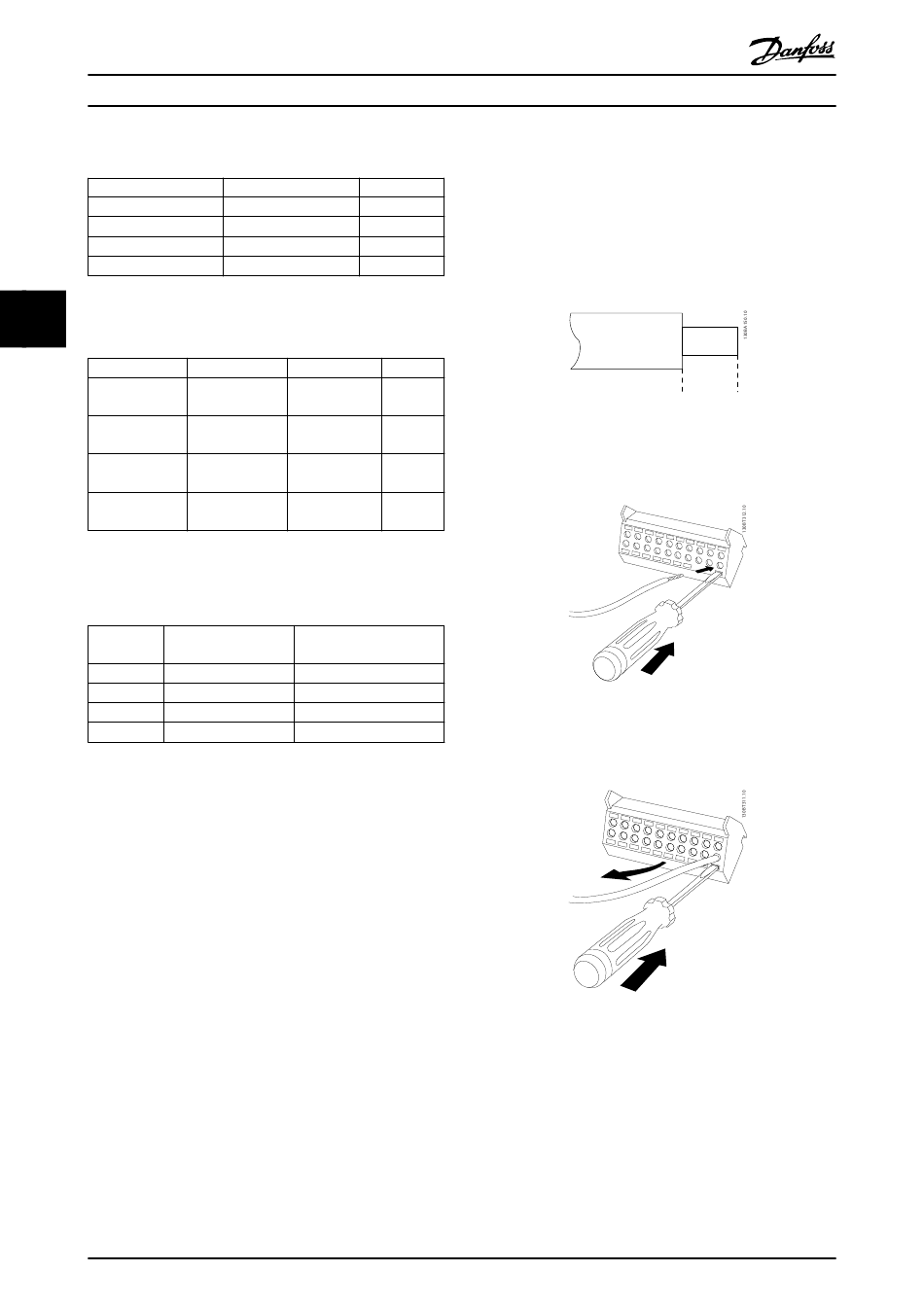

4.2.14 Installation der Steuerleitung

Nennwert
Alle Klemmen für die Steuerleitung befinden sich an der
350 A, 700 V
Steuerkarte oder der Aktivfilterkarte.
700 A, 700 V
700 A, 700 V
So schließen Sie das Kabel an der Klemme an:
900 A, 700 V
1. Entfernen Sie 9 bis 10 mm der Isolierung vom
Kabelende.
Nennwert
4 A, 600 V
Abbildung 4.17 Entfernte Isolierung
15 A, 600
V
2. Führen Sie einen Schraubendreher (max. 0,4 x
1 A, 600 V
2,5 mm) in die quadratische Öffnung ein.
3 A, 600 V
Abbildung 4.18 Einführen des Kabels
3. Führen Sie das Kabel in die angrenzende runde
Öffnung ein.
Abbildung 4.19 Entfernen des Schraubendrehers
4. Entfernen Sie den Schraubendreher. Das Kabel
sitzt nun fest in der Klemme.
So entfernen Sie das Kabel aus der Klemme:
1. Führen Sie einen Schraubendreher (max. 0,4 x
2,5 mm) in die quadratische Öffnung ein.
2. Ziehen Sie das Kabel heraus.
9 - 10 mm
(0.37 in)
MG90V303
