Benutzerschnittstelle
5 Benutzerschnittstelle
5.1 Betrieb des Local Control Panels (LCP)
5.1.1 Betriebsarten
Sie können das Gerät auf zweierlei Weise bedienen:
•
Grafisches LCP-Bedienteil (LCP 102)
•
Serielle RS485-Kommunikation oder USB, beides
für eine PC-Verbindung
5
5
5.1.2 Bedienung des grafischen LCP (LCP
102)
HINWEIS
Das aktive Filter sollte in der Betriebsart Auto sein.
Drücken Sie [Auto On] am Filter-LCP.
Grafisches Display:
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und sechs alphanumerische Zeilen. Alle
Datenanzeigen erfolgen auf dem LCD-Display, das in der
Betriebsart Status maximal 5 Betriebsvariablen gleichzeitig
zeigen kann. Abbildung 5.1 zeigt ein Beispiel des Frequen-
zumrichter-LCP. Das Filter-LCP sieht identisch aus, zeigt
jedoch Informationen zum Filterbetrieb an.
1.
Display:
1a
1b
1c
2.
Programmierbare Menütasten.
3.
Kontroll-Anzeigen/Navigationsfeld.
4.
Bedientasten.
32
Aktives Oberschwingungsfilter VLT® AAF006
Statuszeile: Statusmeldungen mit der
Anzeige von Symbolen und Grafiken.
Zeile 1-2: Bedienerdatenzeilen, die
Daten und Variablen anzeigen, die der
Benutzer definiert. Fügen Sie durch
Drücken der Taste [Status] eine
zusätzliche Zeile hinzu.
Statuszeile: Statusmeldungen mit
angezeigtem Text.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Status
1234rpm
10,4A
1
43,5Hz
Run OK
Quick
2
Status
Menu
OK
On
3
Warn.
Alarm
Hand
4
O
on

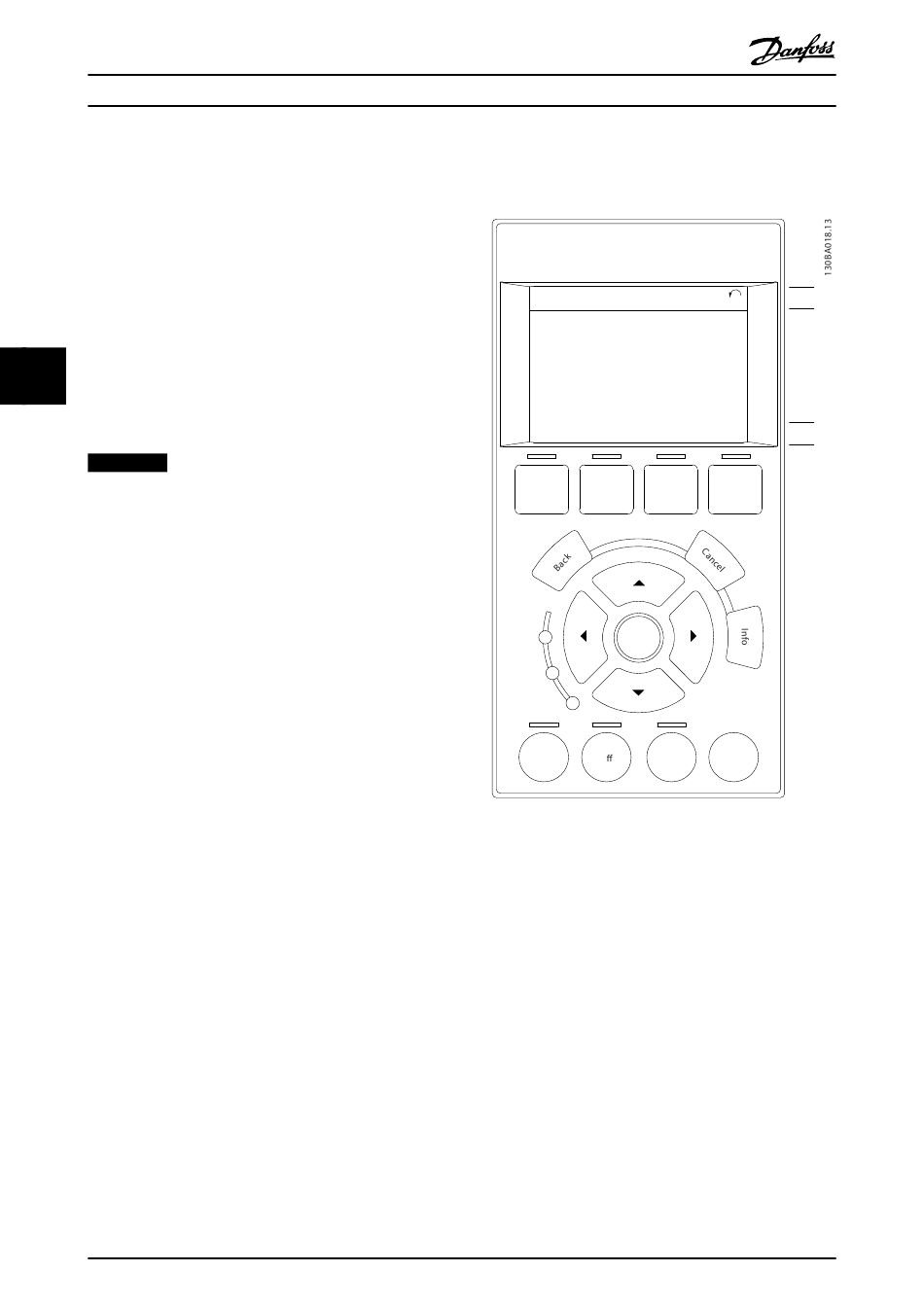

Abbildung 5.1 Beispiel LCP
Die Anzeige ist in 3 Bereiche unterteilt:
Oberer Bereich (a)
zeigt im Zustandsmodus den Zustand oder außerhalb des
Zustandsmodus und im Falle eines Alarms/einer Warnung
bis zu 2 Variablen.
Die Nummer des aktiven Parametersatzes (als Aktiver Satz
in Parameter 0-10 Aktiver Satz ausgewählt) wird angezeigt.
Bei Programmierung in einem anderen Satz als im aktiven
Parametersatz wird die Nummer des programmierten
Satzes rechts in Klammern angezeigt.
Arbeitsbereich (b)
Zeigt bis zu 5 Variablen mit zugehöriger Einheit,
unabhängig vom Status. Bei Alarm/Warnung wird anstatt
der Betriebsvariablen die entsprechende Warnung
angezeigt.
Durch Drücken von [Status] können Sie zwischen 3
verschiedenen Zustandsanzeigen umschalten.
a
1(0)
43,5Hz
b
c
Main
Alarm
Menu
Log
Auto
Reset
on
MG90V303
