Benutzerschnittstelle
On
OK
Warn
Alarm

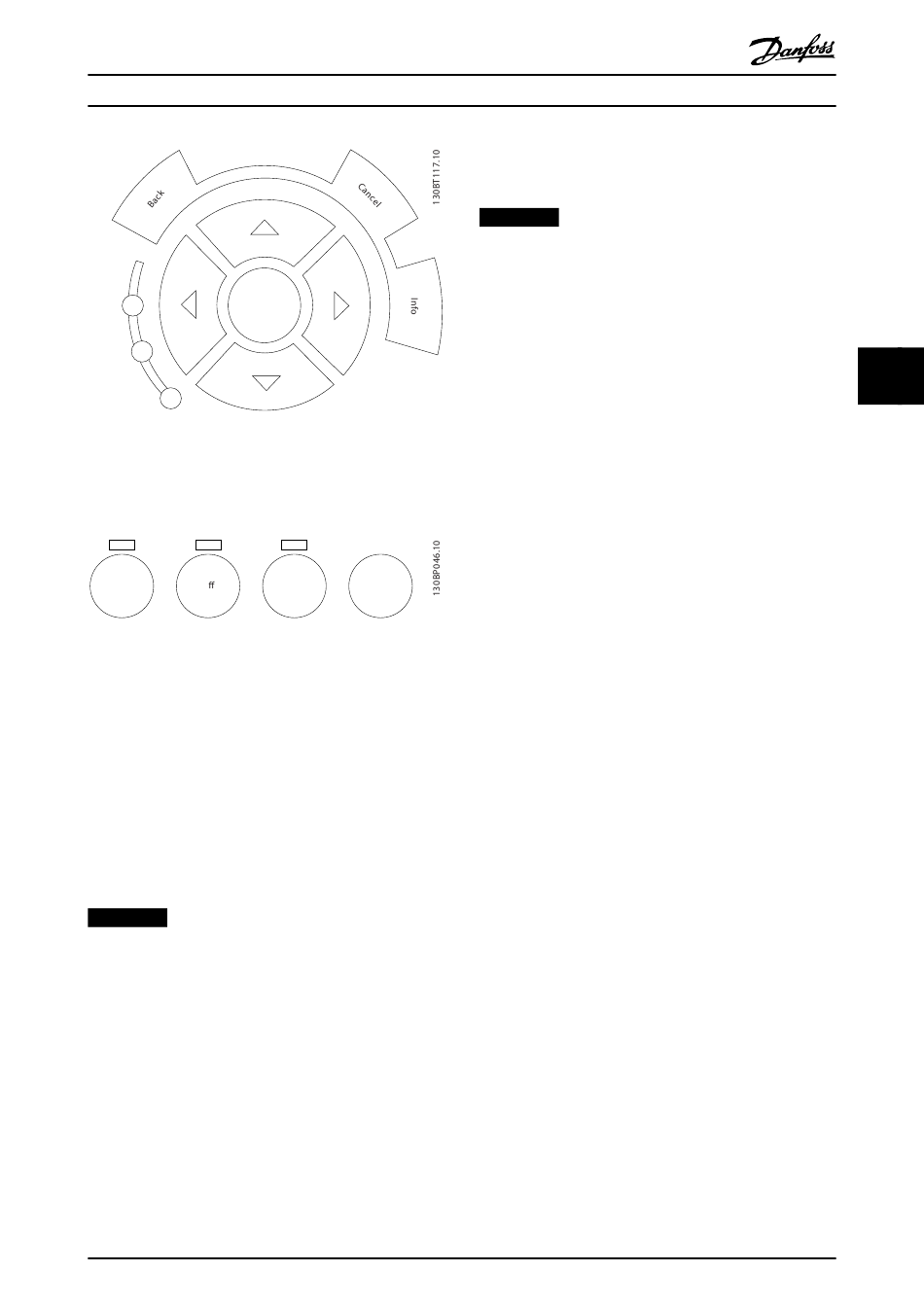

Abbildung 5.10 Navigationstasten
Bedientasten
Tasten zur Hand-Steuerung und zur Wahl der Betriebsart
befinden sich unten an der Bedieneinheit.
Hand
O
on
Abbildung 5.11 Bedientasten
[Hand On]
Drücken Sie [Hand On], um den Betrieb des aktiven Filters
über das LCP zu starten. Sie können die Taste über
0-40 [Hand On]-LCP Taste [1] Aktivieren oder [0] Deaktivieren.
Die folgenden Steuersignale sind wirksam, auch wenn
[Hand on] (Hand-Betrieb) aktiviert ist.
•
[Hand On] - [Off] - [Auto On].
•
Quittieren.
•
Stopp invers.
•
Satzanwahl Bit 0; Satzanwahl Bit 1.
HINWEIS
Externe Stoppsignale, die durch Steuersignale oder einen
seriellen Bus aktiviert werden, heben einen über das LCP
erteilten Startbefehl auf.
[Off]
Über die Taste [Off] wird das aktive Filter gestoppt (bei
Betätigung am LCP des Filters). Sie können die Taste über
Parameter 0-41 [Off]-LCP Taste [1] Aktivieren oder [0] Deakti-
vieren. Ist keine externe Stoppfunktion aktiv und die Taste
[Off] inaktiv, können Sie das aktive Filter nur durch
Unterbrechen der Netzversorgung stoppen.
[Auto On]
Die Taste [Auto On] ermöglicht die Steuerung des aktiven
Filters über die Steuerklemmen und/oder serielle Schnitt-
stelle. Legen Sie ein Startsignal an den Steuerklemmen
MG90V303
Produkthandbuch
Auto
Reset
on
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
und/oder am Bus an, startet das aktive Filter. Sie können
die Taste über Parameter 0-42 [Auto On]-LCP Taste [1]
Aktivieren oder [0] Deaktivieren.
HINWEIS
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
leingänge hat höhere Priorität als die Bedientasten
[Hand On] (Hand-Betrieb) – [Auto On] (Auto-Betrieb).
[Reset]
Die Taste [Reset] dient zum Zurücksetzen des Frequenzum-
richters nach einem Alarm (Abschaltung). Sie können die
Taste über Parameter 0-43 [Reset]-LCP Taste am LCP [1]
Aktivieren oder [0] Deaktivieren.
Parameter-Shortcut
Durch Gedrückthalten der Taste [Main Menu] für 3
Sekunden kann eine Parameternummer direkt eingegeben
werden. Dieser Parameter-Shortcut ermöglicht die direkte
Eingabe einer Parameternummer.
5.1.3 Ändern von Daten
1.
Drücken Sie [Quick Menu] oder [Main Menu].
▲
2.
Verwenden Sie [
] und [
bearbeitende Parametergruppe zu finden.
3.
Drücken Sie [OK].
▲
4.
Drücken Sie [
] und [
tenden Parameter zu finden.
5.
Drücken Sie [OK].
6.
Wählen Sie die korrekte Parametereinstellung mit
▲
den Tasten [
] und [
mit [◄] und [►] zu Ziffern innerhalb einer Zahl.
Der Cursor zeigt die zum Ändern ausgewählte
Ziffer an. Die Taste [
▼
[
] vermindert den Wert.
7.
Drücken Sie [Cancel], um die Änderung zu
ignorieren, oder drücken Sie [OK], um die
Änderung zu akzeptieren und eine neue
Einstellung einzugeben.
5.1.4 Ändern eines Textwerts
Handelt es sich bei dem gewählten Parameter um einen
Textwert, so ändern Sie diesen Textwert über die Navigati-
▲
▼
onstasten [
]/[
].
▲
▼
[
] erhöht den Wert, und [
] vermindert den Wert. Setzen
Sie den Cursor auf dem zu speichernden Wert, und
drücken Sie [OK].
▼
], um die zu
▼
], um den zu bearbei-
▼
] aus Oder navigieren Sie
▲
] erhöht den Wert, die Taste
