Einführung
eingespeist werden. Das Filter arbeitet in Generator- oder
Transformator-gespeisten Netzen und reduziert einzelne
Motorlasten, nicht-lineare Lasten oder gemischte Lasten.
Nicht lineare Lasten (Diodeneinspeisungslasten) machen
AC-Drosseln zum Schutz vor Überstrom an den Eingangs-
dioden erforderlich.
Control

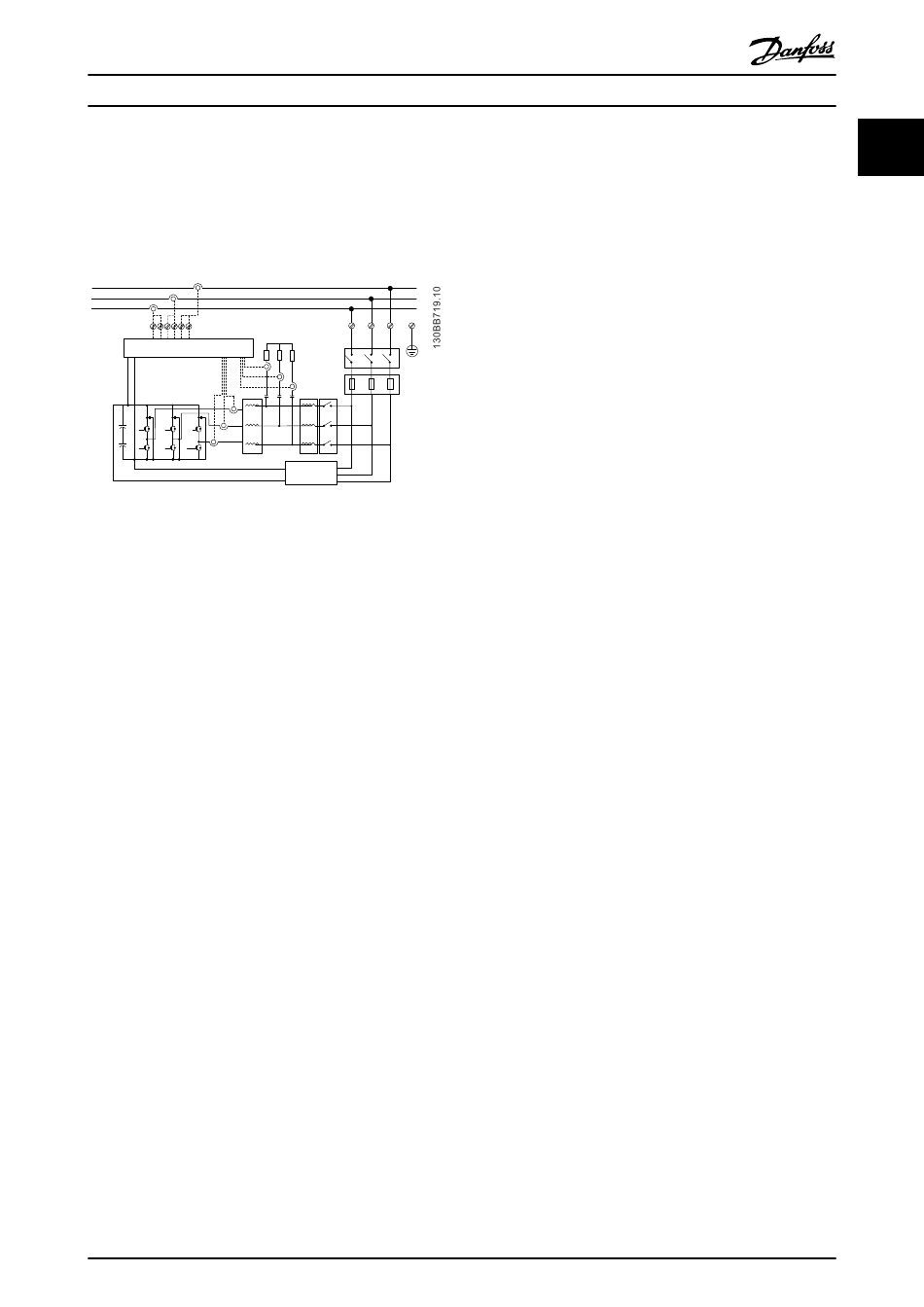

Abbildung 1.3 Blockschaltbild
Das Filter bietet Modi zur gesamten oder selektiven
Oberschwingungskompensation. Im Gesamt-Kompensati-
onsmodus werden alle Oberschwingungen reduziert. In
diesem Modus gleicht das Filter die Last aus, um die
ungleichmäßige Lastverteilung in den 3 Phasen zu
reduzieren. Die stationäre Leistung ermöglicht die
Kompensation im Oberschwingungsspektrum bis zur 40.
harmonischen Oberschwingung, jedoch ermöglicht die
ultraschnelle Stromeinspeisung, dass das Filter Flicker
sowie andere schnell und kurzzeitig auftretende
Bedingungen ausgleicht. Im selektiven Modus kann der
Bennutzer akzeptable Oberschwingungspegel zwischen der
5. und 25. Ordnung programmieren. Im selektiven Modus
reduziert das Filter keine durch zwei oder durch drei
teilbare Oberschwingungen. Ebenfalls ist in dieser
selektiven Einstellung keine Flickerreduktion und kein
Ausgleich von Unsmmetrien möglich. Siehe
Parameter 300-00 Oberschwingungsunterdrückung.
Programmieren Sie die Filterpriorität auf Blindstrom- oder
Oberschwingungskompensation. Wenn die Oberschwin-
gungskompensation erste Priorität hat, nutzt das Filter den
Strom zur Oberschwingungsreduzierung und die Energie
zur Blindstromkorrektur nur dann, wenn ein Überschuss
vorhanden ist. Das Filter weist automatisch und kontinu-
ierlich Energie zwischen erster und zweiter Priorität zu, um
eine größtmögliche Reduzierung durch die Blindstrom-
und Oberschwingungskompensation zu erreichen. Der
Leistungsfaktor wird kontinuierlich optimiert, und der
Netztransformator wird bei seiner maximalen Kapazität
eingesetzt. Siehe Parameter 300-01 Kompensationspriorität.
Das aktive Filter verfügt über einen optionalen EMV-Filter
für die Klasse A1, entsprechend der Kategorie C2.
MG90V303
Produkthandbuch
Manual
Disconnect
Fuse
Option
Soft charge
circuit
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
1.3.2 IEEE519-Konformität
Das aktive Filter ist ausgelegt, die Empfehlung von IEEE519
für Isc/II >20 bei gleichmäßigen individuellen Oberschwin-
gungswerten zu erfüllen. Das Filter hat eine progressive
Taktfrequenz, die eine breite Frequenzverteilung erzeugt
und somit niedrigere individuelle Oberschwingungswerte
über der 50. Harmonischen liefert.
1
1
5
