Mechanische Installation
3.2 Mechanische Installation
Ziehen Sie vor der Installation des aktiven Filters die
mechanische Zeichnung in Kapitel 3.1.5 Abmessungen
zurate, um sich mit den Abstandsanforderungen vertraut
zu machen.
3
3
3.2.1 Benötigte Werkzeuge
Für die Aufstellung des Frequenzumrichters benötigen
Sie folgende Werkzeuge:
•
Bohrer mit 10- oder 12-mm-Bit.
•
Maßband.
•
Schraubendreher.
•
Schraubenschlüssel mit metrischen Schlüsselein-
sätzen (7–17 mm).
•
Verlängerungen für Schraubenschlüssel.
•
Blechstanze für Installationsrohre oder Kabelver-
schraubungen.
•
Hebestange zum Heben des Geräts (Stange oder
Rohr mit max. Durchmesser von 25 mm mit einer
Mindesttragfähigkeit von 1000 kg).
•
Kran oder sonstige Hubvorrichtung für die Positi-
onierung des Geräts.
•
Torx-T50-Steckschlüssel.
3.2.2 Abstandsanforderungen
Platz
Achten Sie darauf, dass über und unter dem Gerät
ausreichend Platz für Luftzirkulation und Kabelzugang
vorhanden ist. Außerdem müssen Sie auch vor dem Gerät
auf ausreichend Platz zum Öffnen der Schaltschranktüren
achten (Abbildung 3.4, Abbildung 3.5).
12
Aktives Oberschwingungsfilter VLT® AAF006

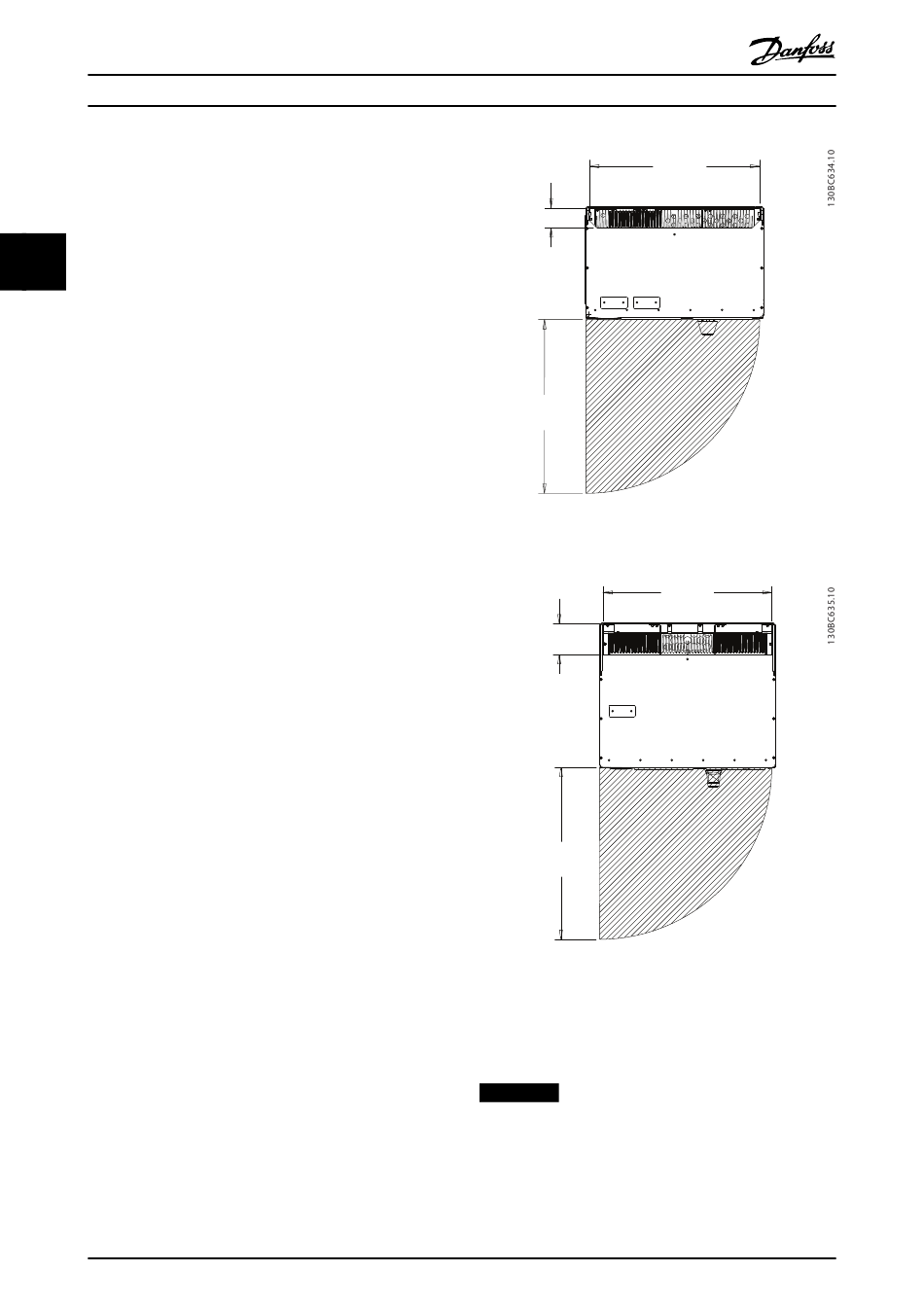

Abbildung 3.4 Platzbedarf vor Gehäusetüren bei Gehäusen der
Schutzarten IP21/IP54, Gerätebaugröße D14
Abbildung 3.5 Platzbedarf vor Gehäusetüren bei Gehäusen der
Schutzarten IP21/IP54, Gerätebaugröße E1
Kabelzugang
Stellen Sie sicher, dass ein ausreichender Kabelzugang mit
entsprechender Biegezugabe gegeben ist.
HINWEIS
Die Netzkabel sind schwer und ziemlich steif. Wählen Sie
zur Vereinfachung der Installation im Voraus die
optimale Position des Geräts.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
575.9
[22.7]
67.3
[2.7]
574.2
[22.6]
577.4
[22.7]
105.7
[4.2]
576.7
[22.7]
MG90V303
