6 Anwendungen und Grundlegende Programmierung
6.1 Paralleler Anschluss von aktiven Filtern
6.1.1 Parametereinstellung
Die Werkseinstellungen für das aktive Filter wurden für
optimalen Betrieb mit einem Minimum an zusätzlicher
Programmierung ausgewählt. Das Filter befindet sich in der
Betriebsart „Gesamt-Oberschwingungskompensation" mit
Priorität für den Oberschwingungsstrom. Sie können die
Auswahl von Anzeigen und Informationen, die auf den
LCP-Statuszeilen angezeigt werden, angepassen. In einigen
6
6
Fällen muss das Filter speziell auf die gegebenen Netz-
und Lastbedingungen eingestellt werden.
Die folgenden Schritte sind zur Einrichtung des Filters und
für einen einwandfreien Betrieb oftmals ausreichend:
•
Programmierung der externen Stromwandler:
-
-
-
•
Stellen Sie sicher, dass sich das Filter in der
Betriebsart Auto befindet (drücken Sie die Taste
[Auto On] am LCP).
Alle Digitaleingangs-/ausgangsklemmen sind multifunk-
tional. Alle Klemmen verfügen über werksseitige
Standardfunktionen, die für die meisten Anwendungen
geeignet sind. Falls jedoch andere Sonderfunktionen
erforderlich sind, müssen sie in Parametergruppe 5-** Digit.
Ein-/Ausgänge programmiert werden.
6.1.2 Paralleler Anschluss von aktiven
Filtern
Das VLT® Active Filter ist für die kombinierte Installation
mit weiteren aktiven Stromeinspeiseversorgungen in
Stromnetzen vorgesehen. Das Filter arbeitet daher in
Verbindung mit anderen aktiven Filtern, unterbrechungs-
freien Stromversorgungen und Analog-Frontend-Einheiten.
Für die zulässige Gerätezahl gibt es keine Beschränkung.
Sie können vier Filter an denselben Stromwandlereingang
anschließen und in einer Master/Follower-Konfiguration in
Betrieb nehmen. Das Master-Gerät aktiviert die einzelnen
Follower entsprechend des Dämpfungsbedarfs in einem
kaskadierten Netz. Hierdurch werden die Schaltverluste so
gering wie möglicht gehalten und die Anlageneffizienz
gesteigert. Das Master-Gerät weist automatisch einen
38
Aktives Oberschwingungsfilter VLT® AAF006
Überprüfen Sie in Parameter 300-26 CT-
Platzierung, dass die
Stromwandlerposition korrekt ist.
Aktivieren Sie die Auto CT-Erkennung in
Parameter 300-29 Auto CT-Erkennung
starten.
Überprüfen Sie Verhältnis, Polarität und
Sequenz der Stromwandler.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
neuen Follower zu, falls ein Gerät aufgrund von Wartungs-
arbeiten oder einer unbeabsichtigten Abschaltung ausfällt.
6.1.3 Stromwandlerverkabelung zum
parallelen Filteranschluss
Das VLT Active Filter ermöglicht für eine erweiterte
Oberschwingungs- und Blindstromkompensation auf das
Vierfache des Nennwerts eines einzelnen Filters den
parallelen Anschluss von bis zu 4 Geräten. Die parallel
installierten Filter nutzen dieselbe Eingangsstromquelle,
weshalb nur ein externer Stromwandlersatz installiert
werden muss. Falls eine zusätzliche Filterung erforderlich
ist, müssen zusätzliche Filter separate Stromwandler
verwenden, die dem Stromwandlersignal- und Einspei-
sungspunkt in der Installation mit Parallelschaltung vor-
oder nachgeschaltet sind.
PCC1
AAF
AAF

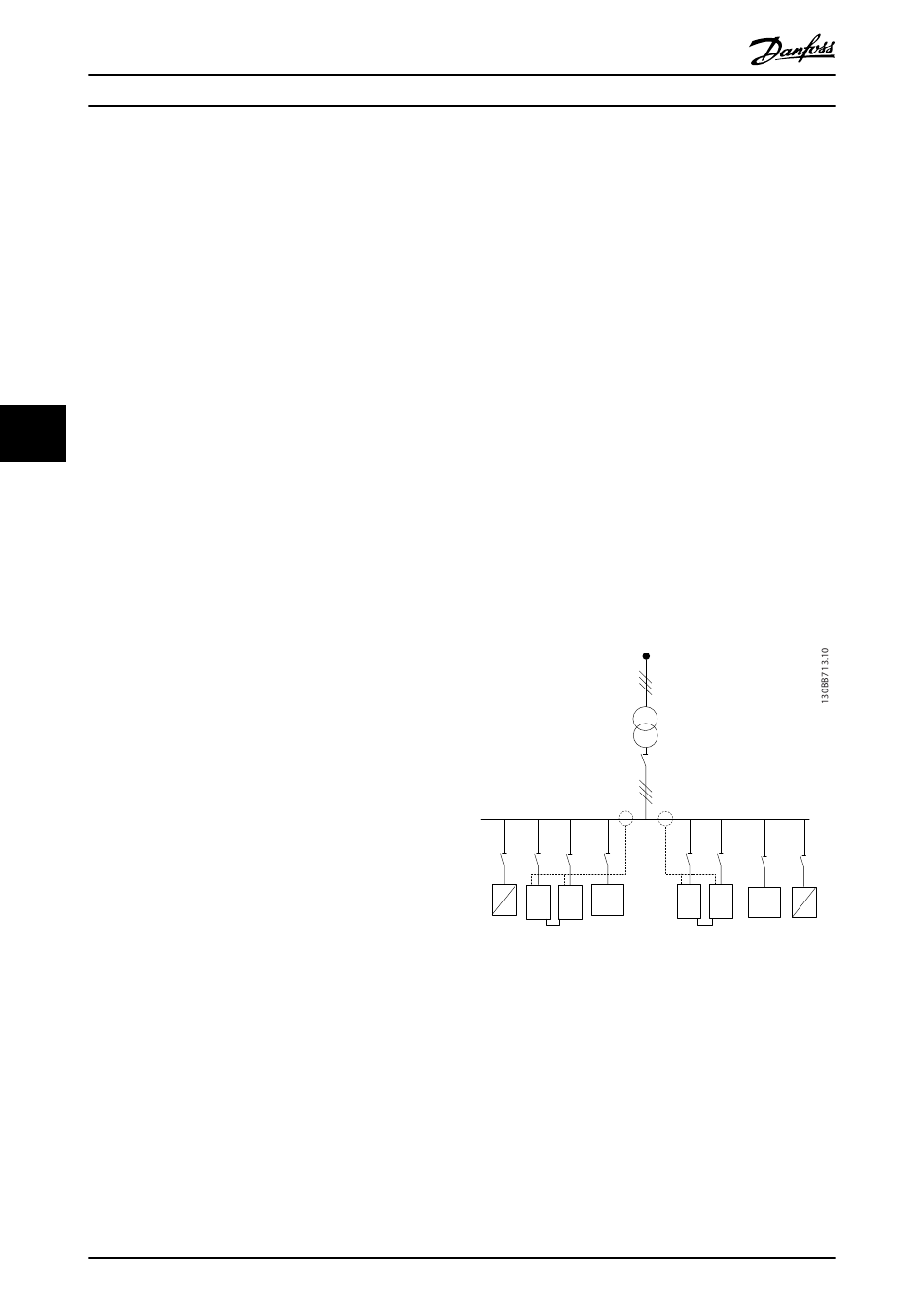

Abbildung 6.1 2 AAF-Sätze in Master/Follower-Konfiguration
AAF
AAF
MG90V303
