4 Elektrische Installation

4.1.8 Bremskabel Frequenzumrichter mit Bremschopperoption ab Werk

(Nur Standard bei Buchstabe B an Stelle 18 des Typencodes.)
Das Anschlusskabel zum Bremswiderstand muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Klemmennummer
81, 82
Das Anschlusskabel für den Bremswiderstand muss abgeschirmt sein. Die Abschirmung ist mittels Schirmbügeln mit dem leitenden Grundblech des
4
Frequenzumrichters und dem Metallgehäuse des Bremswiderstandes zu verbinden.
Die Größe des Kabelquerschnitts muss dem Bremsmoment entsprechen. Weitere Hinweise zur sicheren Installation siehe auch
90.FX.YY MI.50.SX.YY
sowie
Beachten Sie bitte, dass je nach Versorgungsspannung an den Klemmen Spannungen bis zu 1099 V DC auftreten können.
Anforderungen bei Baugröße F
Der Bremswiderstand muss mit den Bremsklemmen in den einzelnen Wechselrichtermodulen verbunden werden.

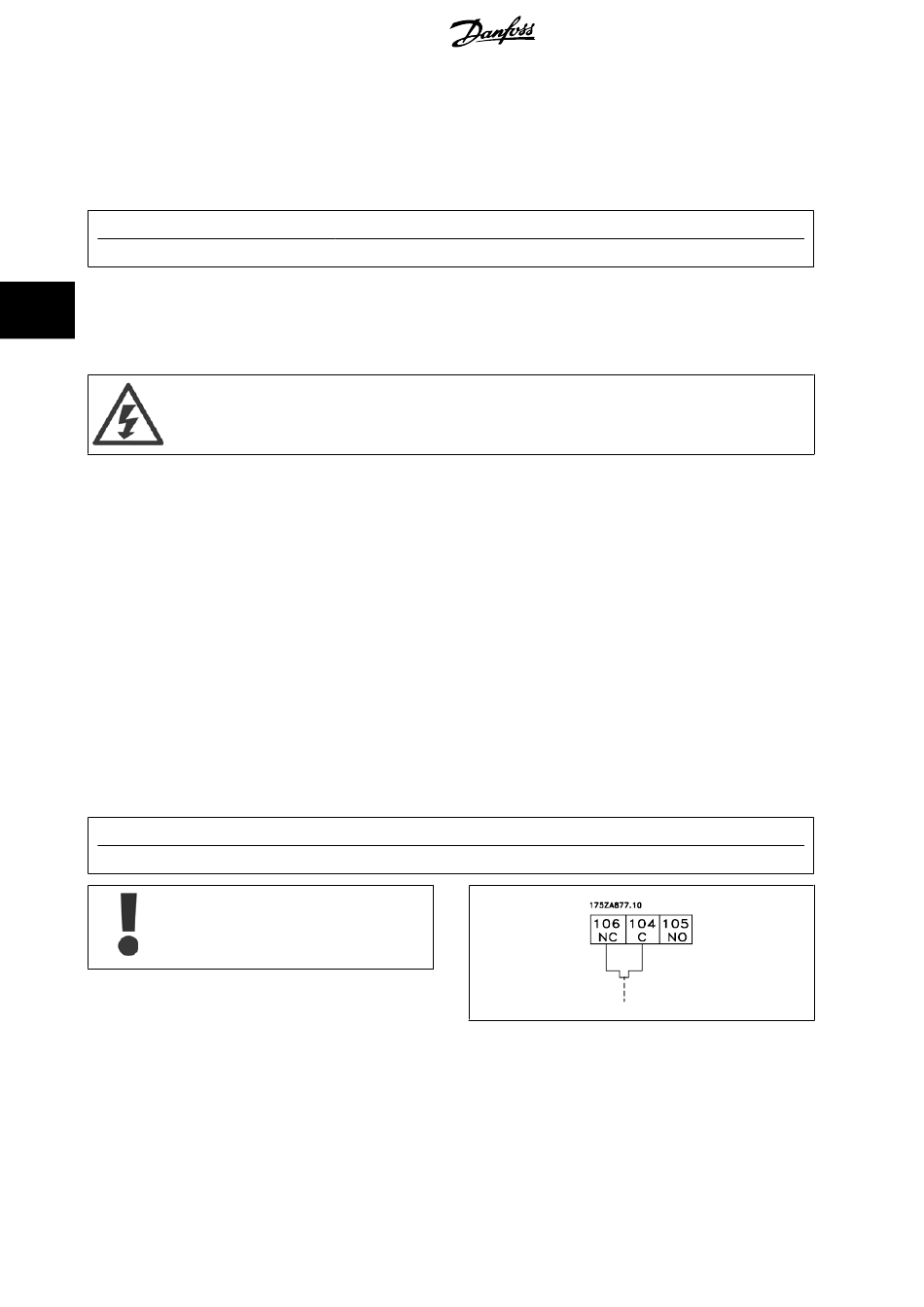

4.1.9 Temperaturschalter Bremswiderstand

Baugröße D-E-F
Anzugsmoment: 0,5-0,6 Nm
Schraubengröße: M3
Über diesen Eingang lässt sich die Temperatur eines extern angeschlossenen Bremswiderstands überwachen. Wenn der Eingang zwischen 104 und 106
hergestellt wird, schaltet der Frequenzumrichter mit Warnung/Alarm 27, „Bremse IGBT", ab. Wenn der Anschluss zwischen 104 und 105 geschlossen
wird, schaltet der Frequenzumrichter mit Warnung/Alarm 27, „Bremse IGBT", ab.
Es muss ein öffnender KLIXON-Schalter installiert werden (in Ruhestellung geschlossen). Wenn die Funktion nicht benutzt wird, müssen 106 und 104
miteinander kurzgeschlossen werden.
Normalerweise geschlossen: 104-106 (werksseitig eingebaute Brücke)
Normalerweise offen: 104-105
Klemmennr.
106, 104, 105
Wenn die Temperatur im Bremswiderstand zu hoch
wird und der Thermoschalter trennt, bremst der Fre-
quenzumrichter nicht mehr. Anschließend läuft der
Motor im Freilauf aus.
68
Funktion
Bremswiderstandsklemmen
.
Funktion
Temperaturschalter Bremswiderstand
