3 Mechanische Installation
Klemmenpositionen - Baugröße F2 und F4
3

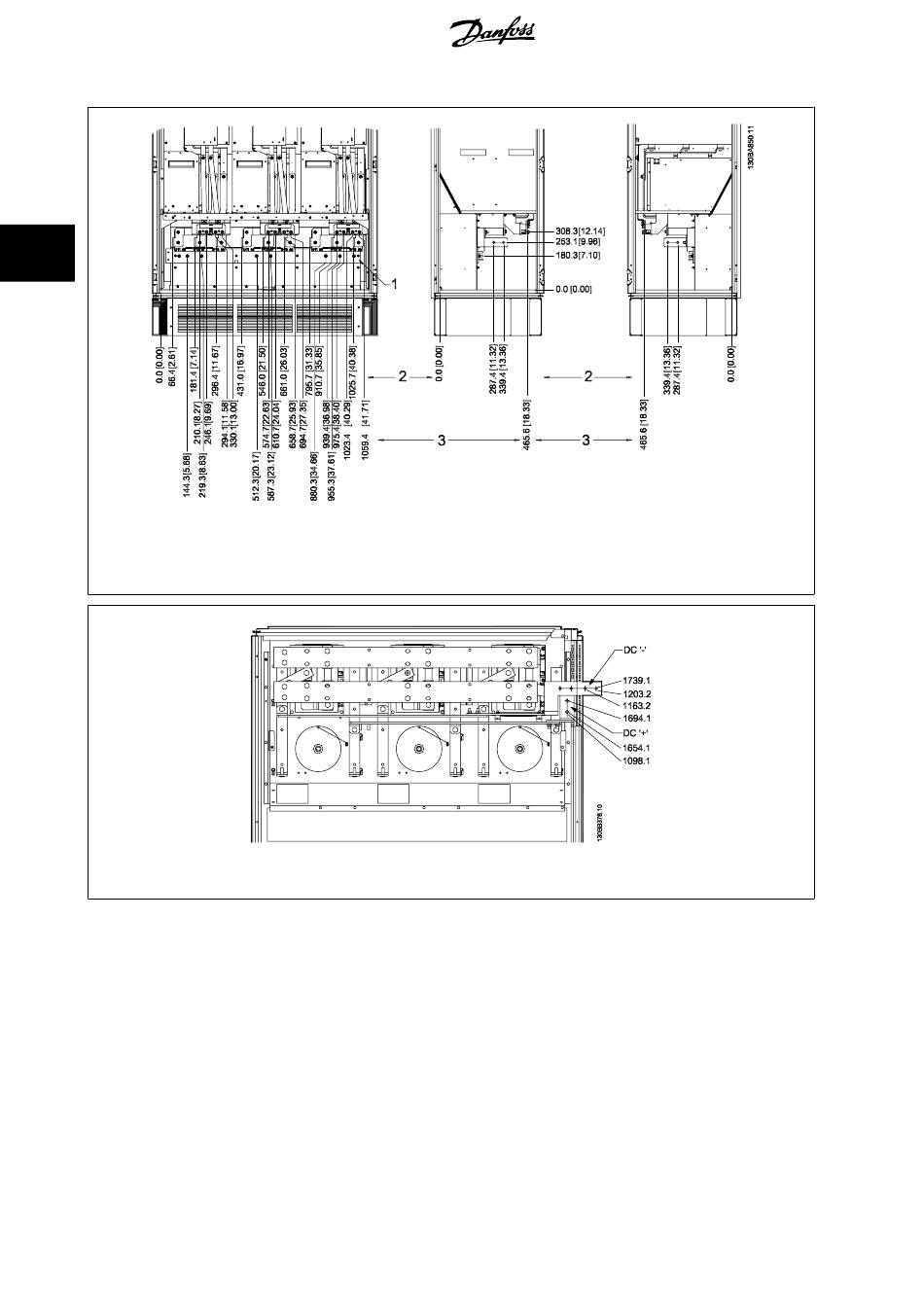

Abbildung 3.25: Klemmenpositionen - Wechselrichterschrank - F2 und F4 (Vorder-, Links- und Rechtsansicht) Die Flanschplatte befindet sich
42 mm unter der 0,0-Ebene.
1) Erdungsschiene
Abbildung 3.26: Klemmenbelegung - Klemmen für generatorischen Betrieb - F2 und F4
36
