4 Elektrische Installation

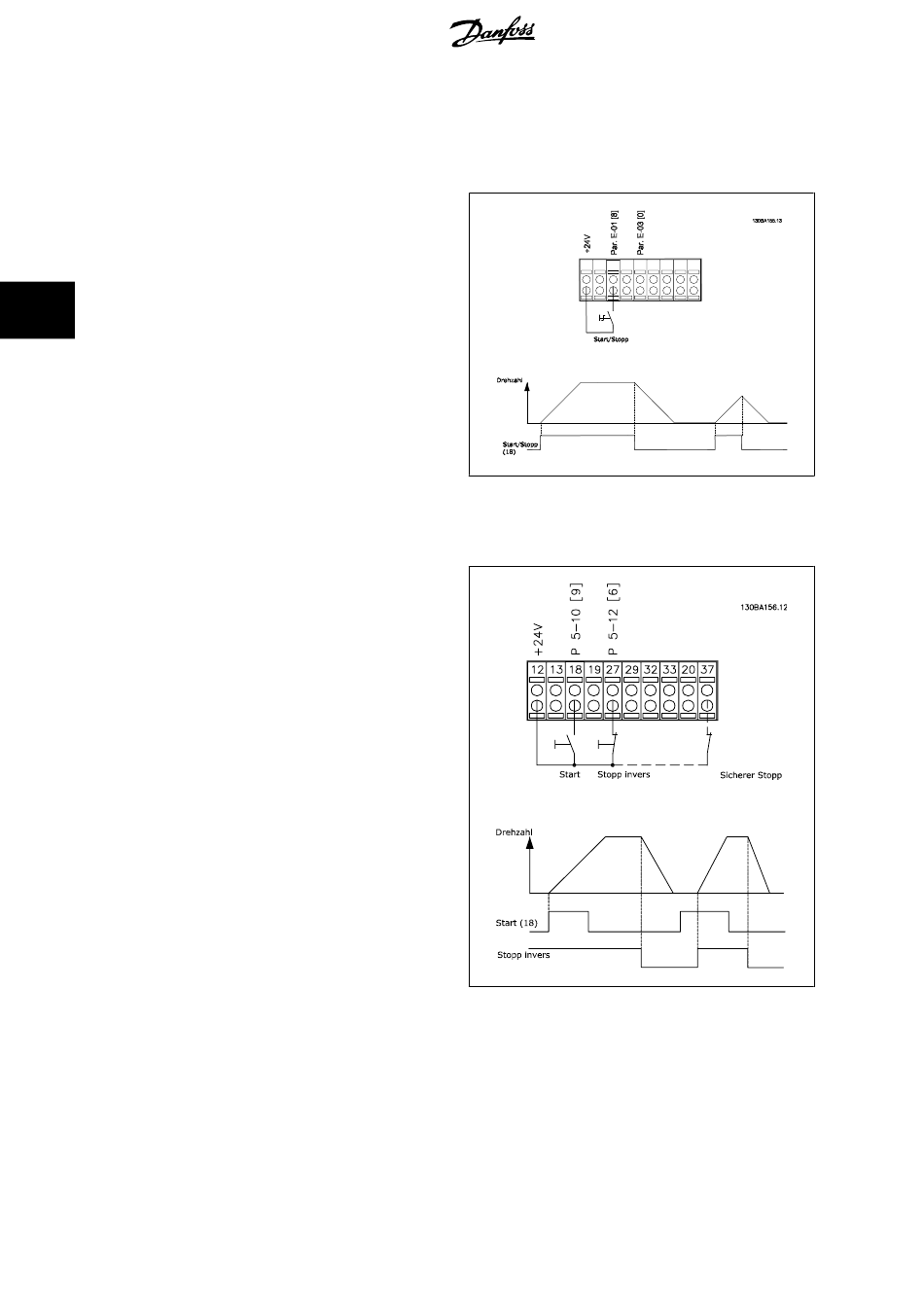

4.2 Anschlussbeispiele

4.2.1 Start/Stopp

Klemme 18 = Par. 5-10 Klemme 18 Digitaleingang
Klemme 27 = Par. 5-12 Klemme 27 Digitaleingang
Motorfreilauf (inv.)
(Standardeinstellung
Klemme 37 = Sicherer Stopp
4

4.2.2 Puls-Start/Stopp

Klemme 18 = Par. 5-10 Klemme 18 Digitaleingang
Klemme 27 Digitaleingang
Klemme 27= Par. 5-12
Klemme 37 = Sicherer Stopp
78
[8] Start
[0] Ohne Funktion
)
[9] Puls-Start
Stopp (invers)
[6]
