3 Mechanische Installation
3

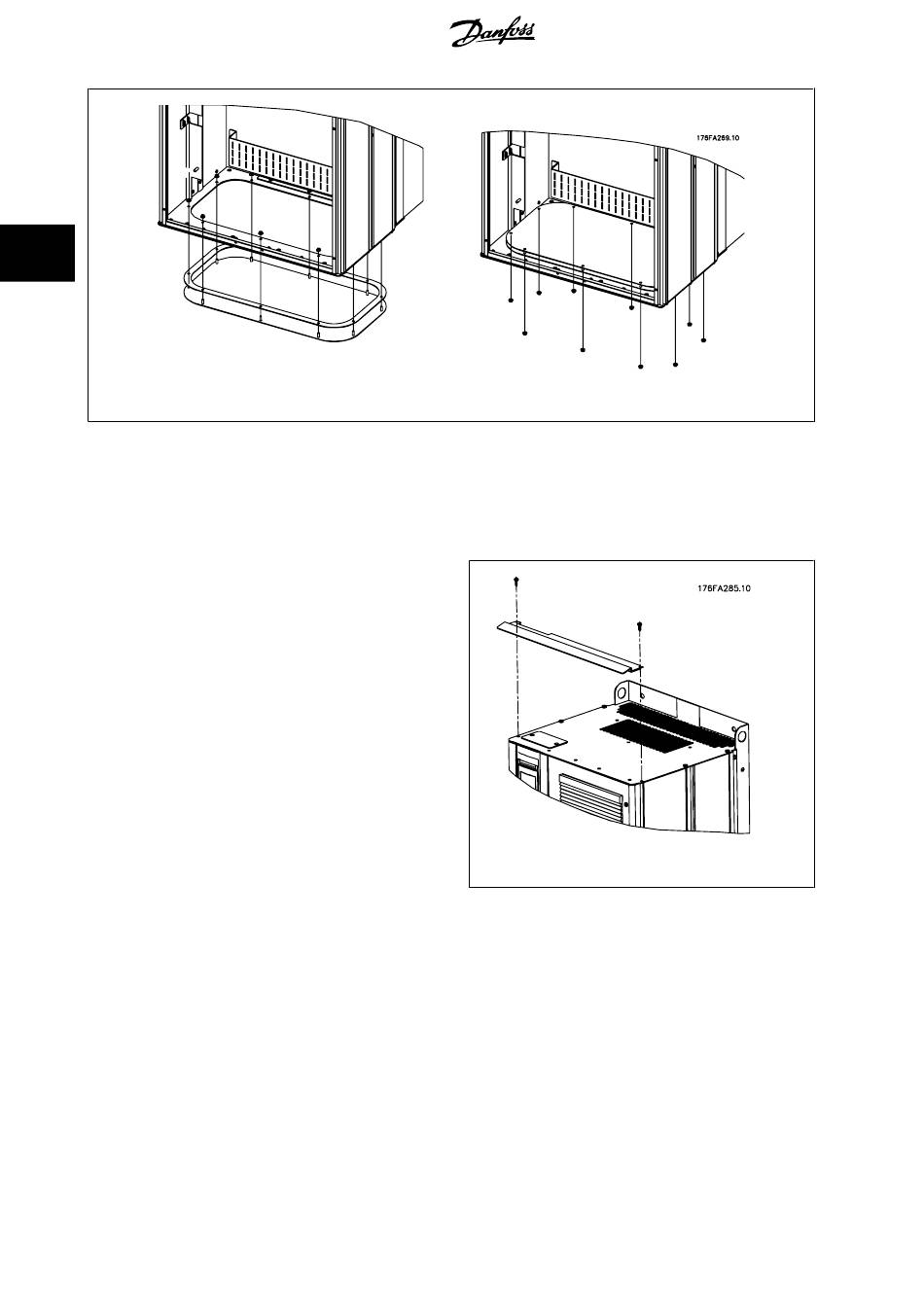

Abbildung 3.36: Befestigung des Bodenblechs,51 E1.
Das eigentliche Bodenblech E1 kann im oder außerhalb vom Gehäuse befestigt werden. Dies sorgt für Flexibilität beim Einbau, da die Verschraubungen
und Kabel bei Befestigung von unten installiert werden können, bevor der Frequenzumrichter auf den Sockel gesetzt wird.
3.3.9 IP21-Tropfschutzinstallation (Baugröße D1 und D2)
Um Schutzart IP21 einzuhalten, muss ein getrenntes Tropf-
schutzblech wie unten erklärt montiert werden.
• Die beiden vorderen Schrauben herausdrehen.
• Das Tropfschutzblech einsetzen und Schrauben wieder eindre-
hen.
• Schrauben auf 5,6 Nm anziehen.
44
Abbildung 3.37: Montage des Tropfschutzbleches
