3.3.5 Klemmenpositionen - Baugröße F
ACHTUNG!
Die Gehäuse FGerätegrößen 5 sind in vier verschiedenen Größen erhältlich: F1, F2, F3 und F461, 62, 63 und 64. Die Baugrößen F1
und F2Gerätegrößen 61 und 62 verfügen auf der rechten Seite über einen Wechselrichter- und auf der linken Seite über einen Gleich-
richterschrank. Die Baugrößen F3 und F4Gerätegrößen 63 und 64 verfügen links vom Gleichrichterschrank zusätzlich über einen
Optionsschrank. Bei Baugröße F3Gerätegröße 63 handelt es sich um ein Gehäuse F1Gerät 61 mit einem zusätzlichen Optionsschrank.
Bei Baugröße F4Gerätegröße 64 handelt es sich um ein F2Gerät 62 mit einem zusätzlichen Optionsschrank.
Klemmenpositionen - Baugröße F1 und F3

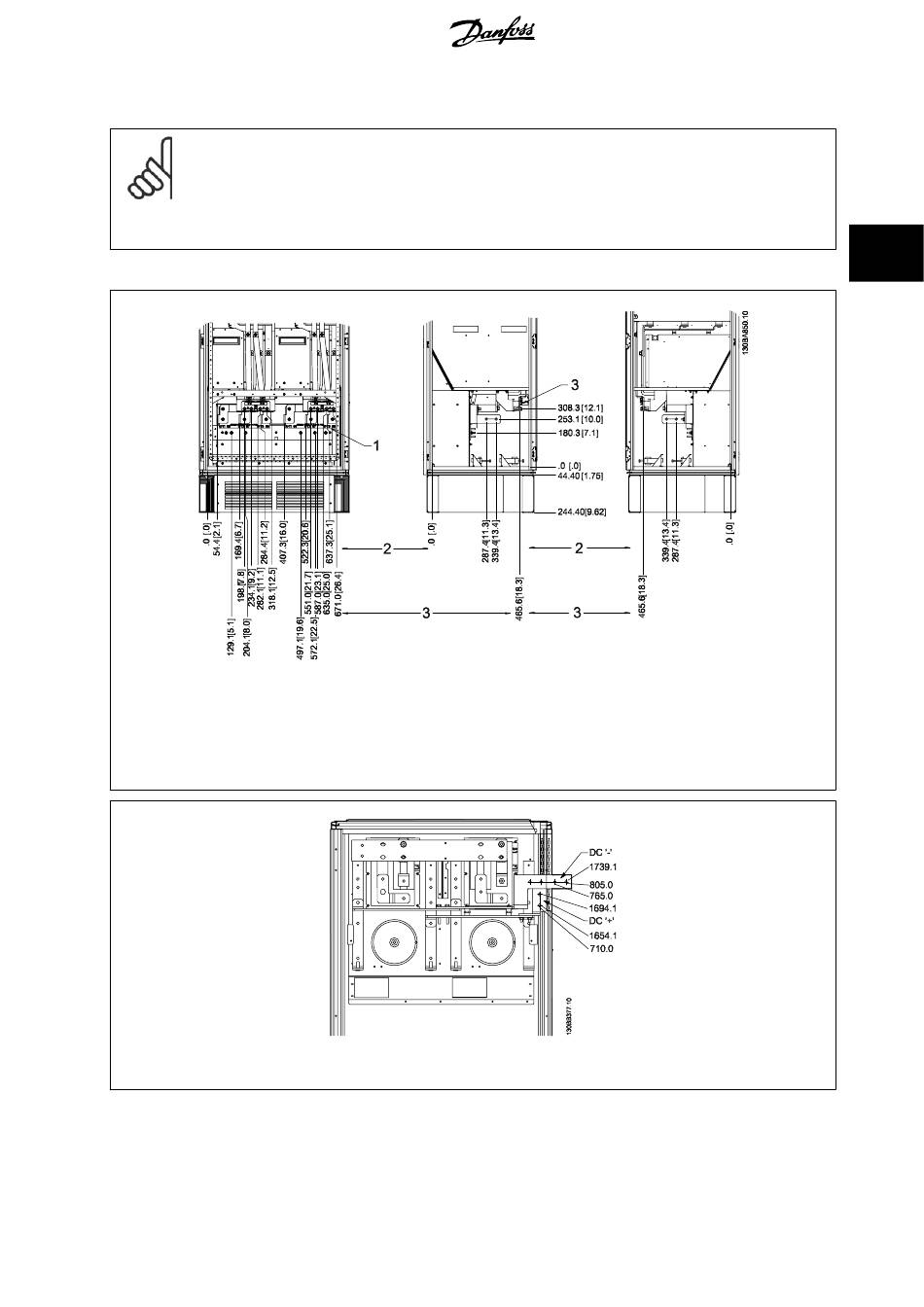

Abbildung 3.23: Klemmenpositionen - Wechselrichterschrank - F1 und F3 (Vorder-, Links- und Rechtsansicht) Die Flanschplatte befindet sich
42 mm unter der 0,0-Ebene.
1) Erdungsschiene
2) Motorklemmen
3) Bremsklemmen
Abbildung 3.24: Klemmenbelegung - Klemmen für generatorischen Betrieb - F1 und F3
