6 Programmieren
1-90 Thermischer Motorschutz
Option:
[0] Kein Motorschutz
[1] Thermistor Warnung
[2] Thermistor Abschalt.
6
[3] ETR Warnung 1
[4] * ETR Alarm 1
[5] ETR Warnung 2
[6] ETR Alarm 2
[7] ETR Warnung 3
[8] ETR Alarm 3
[9] ETR Warnung 4
[10] ETR Alarm 4
Die Funktionen ETR (elektronisch-thermisches Relais) 1-4 berechnen die Last, wenn der Satz, in dem sie ausgewählt wurden aktiv ist. ETR-3 beginnt z.
B. die Berechnung, wenn Satz 3 gewählt wird. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motor-Überlastschutz der Klasse 20
gemäß NEC.
ACHTUNG!
Danfoss empfiehlt die Verwendung von 24 VDC als Thermistor-Versorgungsspannung.
112
Funktion:
Der Frequenzumrichter kann den Motor auf zwei Arten thermisch schützen:
• Über einen Thermistorsensor, der an einen Analog- oder Digitaleingang angeschlossen ist
(Par. 1-93 Thermistoranschluss

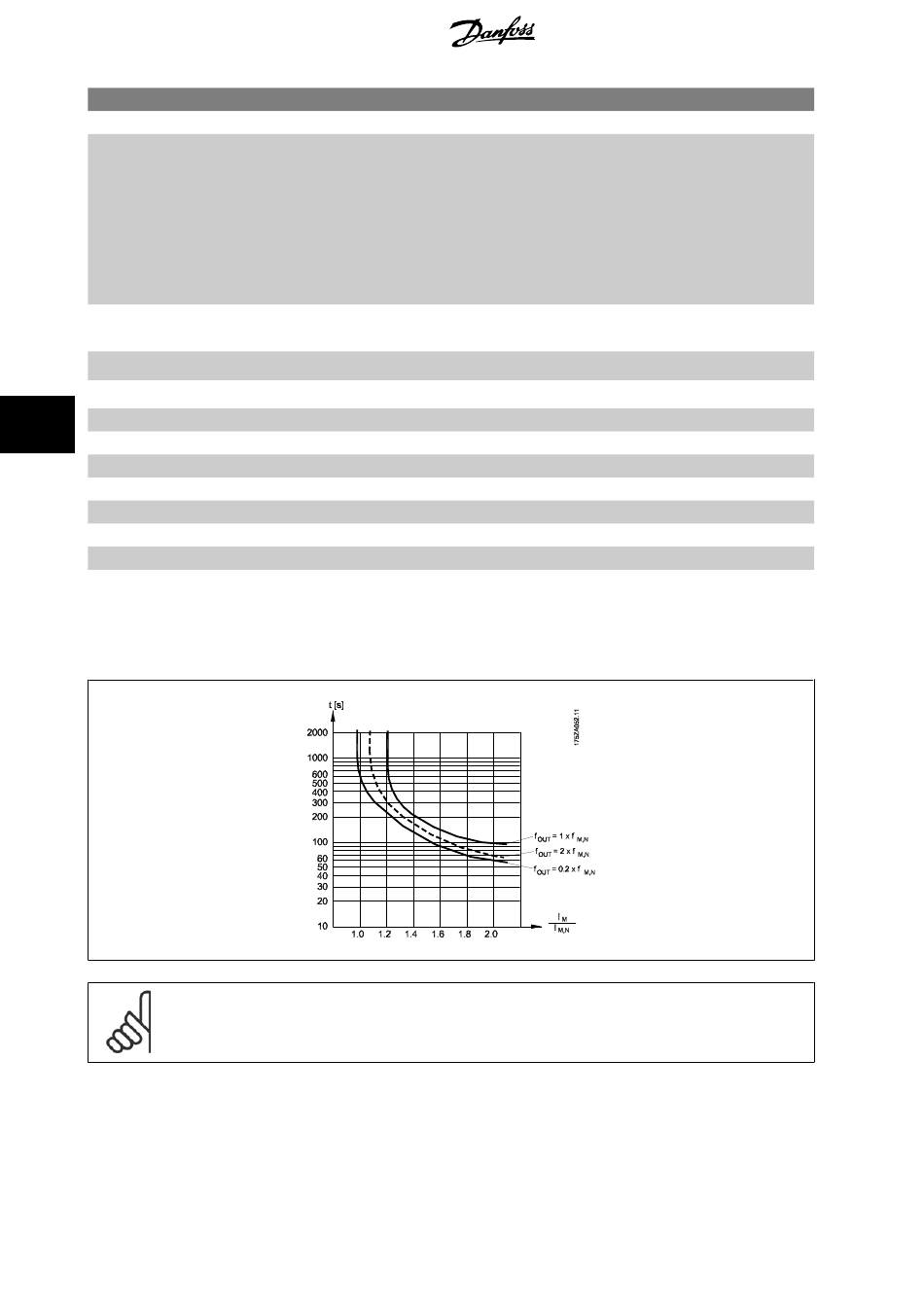

• Durch Berechnung ((ETR = Elektronisches Thermorelais) ) des thermischen Verhaltens,
basierend auf der Motorbelastung und der Zeit. Die berechnete thermische Belastung wird
mit dem Motornennstrom I
rechnungen wird die bei niedrigeren Drehzahlen herabgesetzte Kühlung eines im Motor
eingebauten Lüfters berücksichtigt.
Wenn der Motor permanent überlastet ist und keine Warnung oder keine Abschaltung des Fre-
quenzumrichters erfolgen soll.
Wenn eine Warnung auszugeben ist, falls der angeschlossene Thermistor im Motor auslöst.
Schaltet den Frequenzumrichter ab, wenn der im Motor angeschlossene Thermistor auslöst.
MG.11.F3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive High
).
und der Motornennfrequenz f
M,N M,N
Power
verglichen. Bei den Be-
