4 Elektrische Installation
Klemme Nr. 96
U
U1
W2
U1
1)
Schutzleiteranschluss
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder einer ge-
eigneten Isolation, welche für den Betrieb an einem
4
Zwischenkreisumrichter benötigt wird, muss ein Sinus-
filter am Ausgang des Frequenzumrichters vorgesehen
werden.

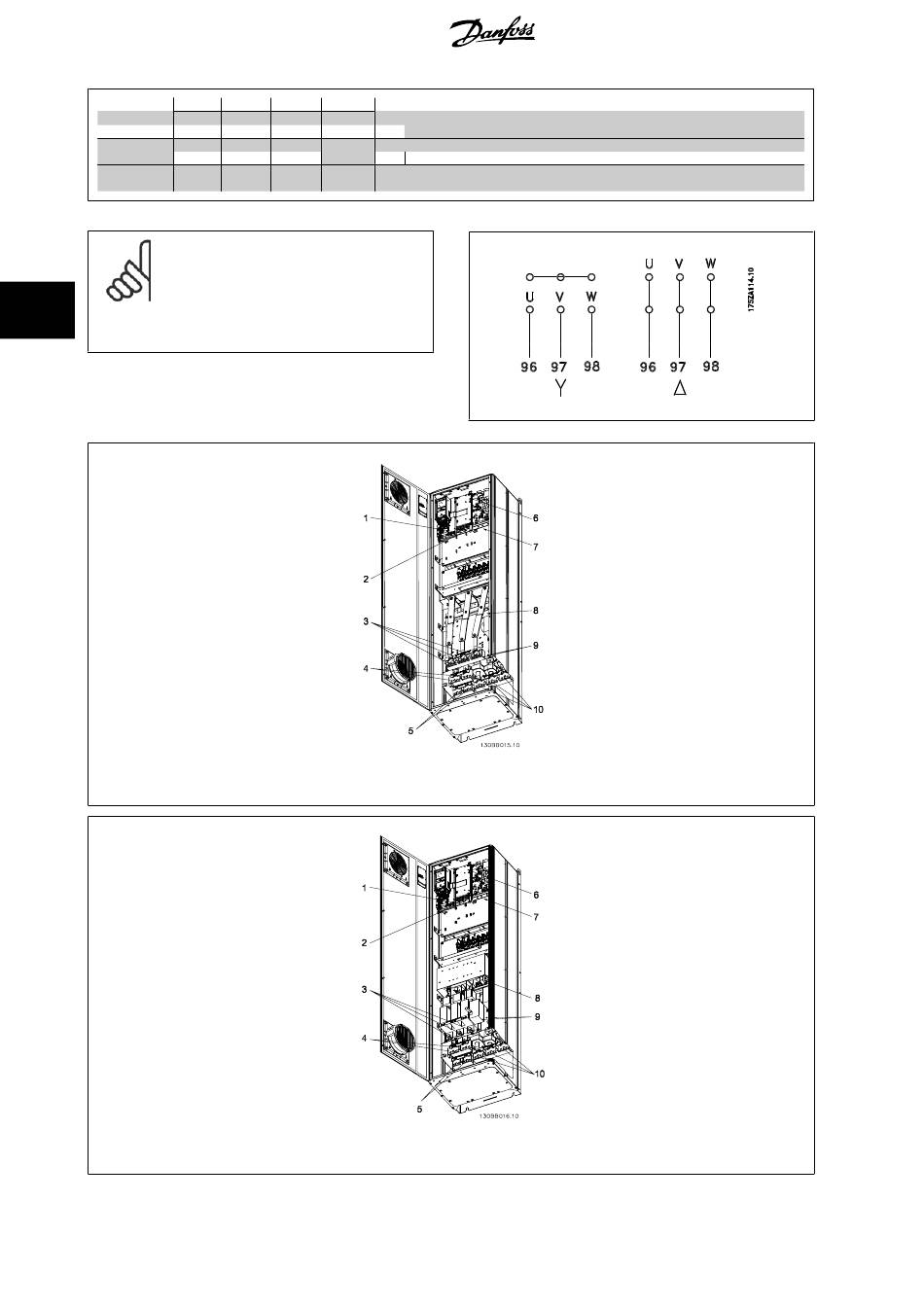

Abbildung 4.1: Kompaktgeräte IP21 (NEMA 1) und IP54 (NEMA 12), Baugröße D1
Abbildung 4.2: Kompaktgeräte IP21 (NEMA 1) und IP54 (NEMA 12) mit Trennschalter, Sicherung und EMV-Filter, Baugröße D2
56
97 98 99
V W 1) Motorspannung 0-100 % der Netzspannung
PE
Anschlussklemmen am FU
V1 W1 Dreieckschaltung
PE 1)
U2 V2 6 Drähte aus Motor
V1 W1 Sternschaltung (U2, V2, W2)
PE 1)
U2, V2, W2 sind miteinander zu verbinden.
