4 Elektrische Installation

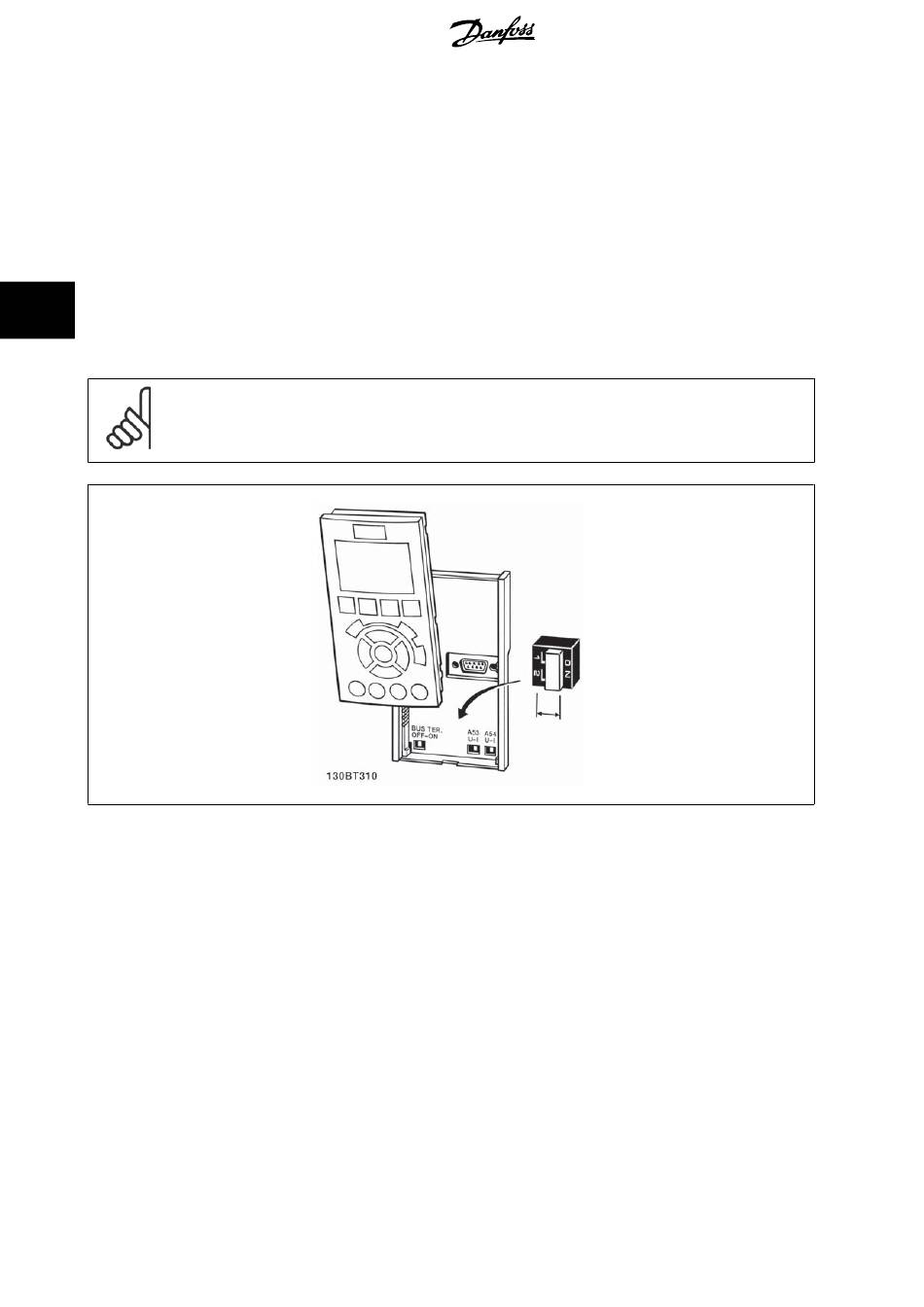

4.3.2 Schalter S201, S202 und S801

Die Schalter S201 (A53) und S202 (A54) dienen dazu, die Betriebsart für Strom (0-20 mA) oder Spannung (-10 bis 10 V) für die Analogeingänge 53 bzw.
54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die serielle RS-485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschlusswiderstände
zu aktivieren.
Siehe Diagramm mit allen elektrischen Klemmen
Werkseinstellung:
4
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
ACHTUNG!
Beim Ändern der Funktion der Schalter S201, S202 und S801 darf ein Umschalten nicht mit Gewalt herbeigeführt werden. Nehmen Sie
beim Bedienen der Schalter vorsichtshalber die LCP-Bedieneinheit ab. Die Schalter dürfen nur betätigt werden, wenn der Frequen-
zumrichter spannungsfrei geschaltet ist.
82
im Abschnitt Elektrische Installation .
