3 Mechanische Installation
3

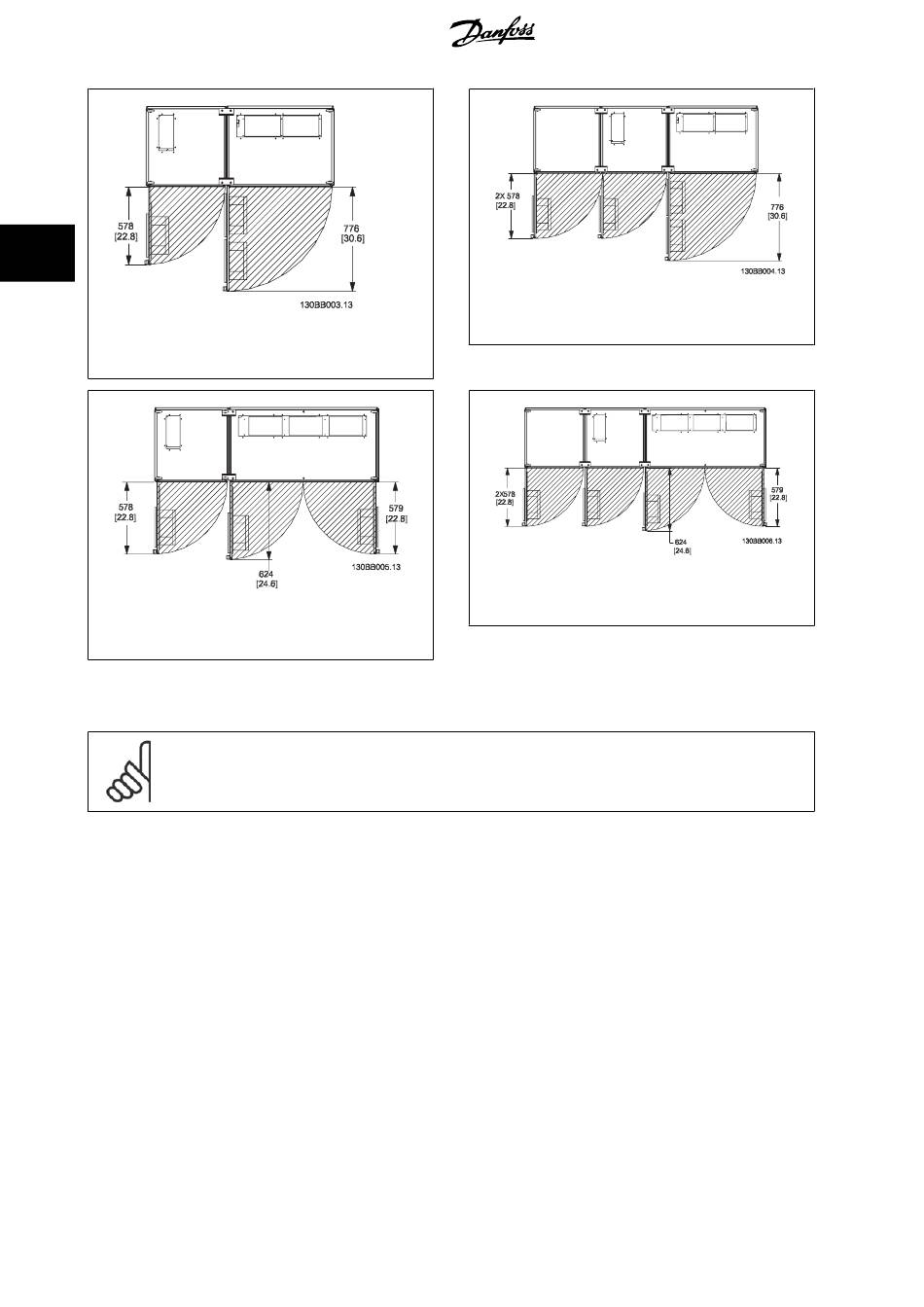

Abbildung 3.10: Freiraum vor IP21/IP54-Gehäusetyp, Bau-
größe F1.
Abbildung 3.12: Freiraum vor IP21/IP54-Gehäusetyp, Bau-
größe F2.
Drahtzugang
Es muss einwandfreier Kabelzugang vorhanden sein, dazu gehört auch die notwendige Biegetoleranz. Da das IP00-Gehäuse nach unten offen ist, müssen
Kabel an der Rückwand des Gehäuses, in dem der Frequenzumrichter eingebaut ist, befestigt werden, d. h. über Schirmbügel.
ACHTUNG!
Die Kabelschuhe müssen auf der Klemmenleiste montiert werden.
28
Abbildung 3.11: Freiraum vor IP21/IP54-Gehäusetyp, Bau-
größe F3.
Abbildung 3.13: Freiraum vor IP21/IP54-Gehäusetyp, Bau-
größe F4.
