3 Mechanische Installation

3.4.9 Montage auf Sockel

Dieser Abschnitt beschreibt die Montage einer Sockeleinheit, die für die
Frequenzumrichter in Baugrößen D1 und D2 erhältlich ist. Dies ist ein 200
mm hoher Sockel, mit dem diese Gehäuse am Boden montiert werden
können. Die Vorderseite des Sockels hat Öffnungen für Luftzuführung zu
den Leistungsbauteilen.
3
Das Bodenblech zur Kabeleinführung des Frequenzumrichters muss mon-
tiert werden, um die Steuerbauteile des Frequenzumrichters über den
Türlüfter mit ausreichend Kühlluft zu versorgen und die Schutzart IP21/
NEMA 1 oder IP54/NEMA 12 des Gehäuses beizubehalten.
Es gibt einen Sockel passend für Baugrößen D1 und D2. Seine Bestellnummer lautet 176F1827. Der Sockel ist für die Baugröße E1 Standard.

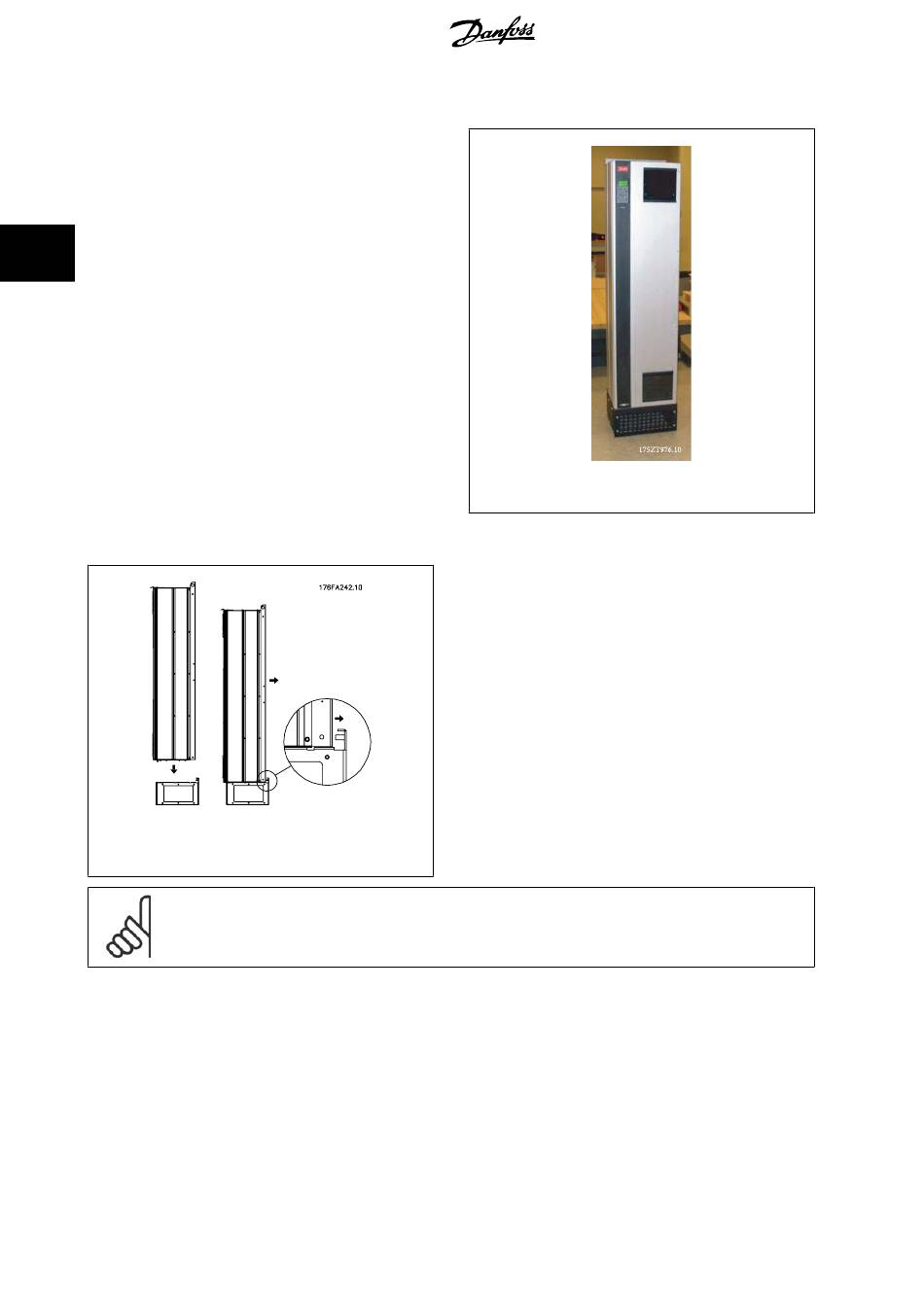

Abbildung 3.40: Befestigung des Frequenzumrichters auf
Sockel
ACHTUNG!
Nähere Informationen finden Sie in der
50
Abbildung 3.39: Frequenzumrichter auf Sockel
Anleitung für den Sockeleinbausatz
MG.11.F3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive High
, 175R5642 .
