Die EMV-Installationsrichtlinie streng befolgen
Den Schutzleiter (PE) verstärken, sodass die hochfrequent wirksame Impedanz im PE niedriger als bei den Eingangsstromleitungen ist
Eine gute hochfrequent wirksame Verbindung zwischen dem Motor und dem Frequenzumrichter herstellen, zum Beispiel über ein abgeschirmtes
Kabel mit einer 360°-Verbindung im Motor und im Frequenzumrichter
Sicherstellen, dass die Impedanz vom Frequenzumrichter zur Gebäudeerde niedriger als die Erdungsimpedanz der Maschine ist, Dies kann für
Pumpen schwierig sein. Eine direkte Erdverbindung zwischen Motor und Last herstellen.
3. Leitfähiges Schmierfett auftragen.
4. Sicherzustellen versuchen, dass die Netzspannung zur Erde symmetrisch ist. Dies kann bei IT-, TT-, TN-CS-Netzen oder Systemen mit geerdetem
Zweig schwierig sein.
5. Ein isoliertes Lager laut Empfehlung des Motorherstellers verwenden (Hinweis: bei Motoren von seriösen Herstellern sind diese in der Regel
serienmäßig in Motoren dieser Größe eingebaut).
Falls notwendig, und nach Absprache mit Danfoss:
6. IGBT-Taktfrequenz absenken.
7. Wechselrichtersignalform ändern, 60° AVM gegenüber SFAVM.
8. Ein Wellenerdungssystem installieren oder eine Trennkupplung zwischen Motor und Last verwenden.
9. Sofern möglich, minimale Drehzahleinstellungen verwenden
10. Ein dU/dt- oder Sinusfilter verwenden.
4.1.20 Steuerkabelführung
Alle Steuerleitungen mit der festgelegten Steuerkabelführung befestigen (siehe Abbildung). Denken Sie daran, die Abschirmungen ordnungsgemäß an-
zuschließen, um optimale elektrische Störfestigkeit sicherzustellen.
Feldbus-Anschluss
Anschlüsse werden an die entsprechenden Optionen auf der Steuerkarte hergestellt. Nähere Informationen siehe das entsprechende Feldbus-Produk-
thandbuch. Das Kabel muss in der vorgesehenen Führung an der Innenseite des Frequenzumrichters verlegt und zusammen mit anderen Steuerleitungen
befestigt werden (siehe Abbildungen).

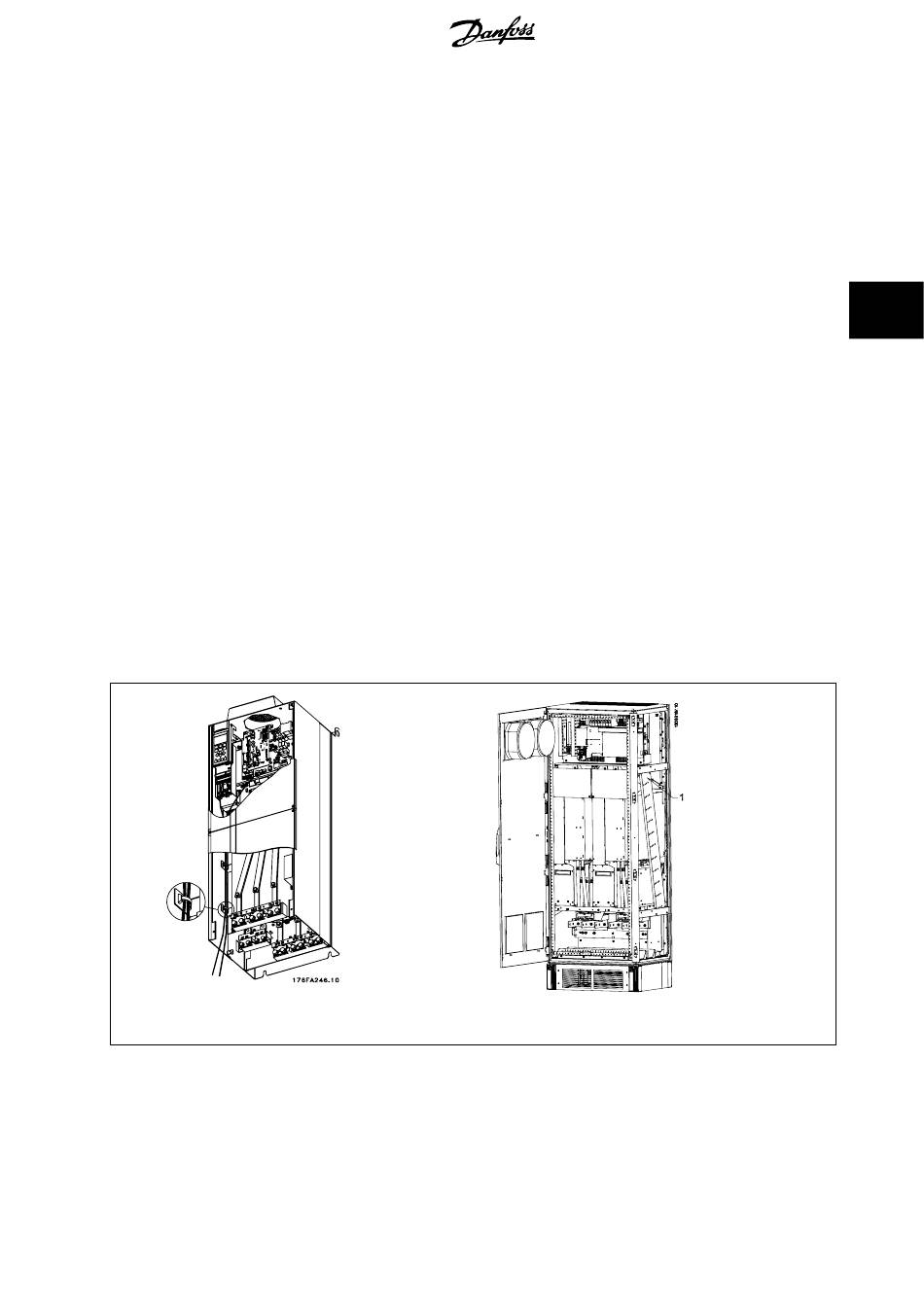

Steuerkartenverdrahtungsführung für D3. Steuerkartenverdrahtungsfüh-
rung für D1, D2, D4, E1 und E2 ist gleich verlegt.
Steuerkartenverdrahtungsführung für F1/F3. Steuerkartenverdrahtungs-
führung für F2/F4 ist gleich verlegt.
