Produkthandbuch für VLT HVAC Drive High
Power
Klemmenpositionen - Gleichrichter (Baugrößen F1, F2, F3 und
F4)

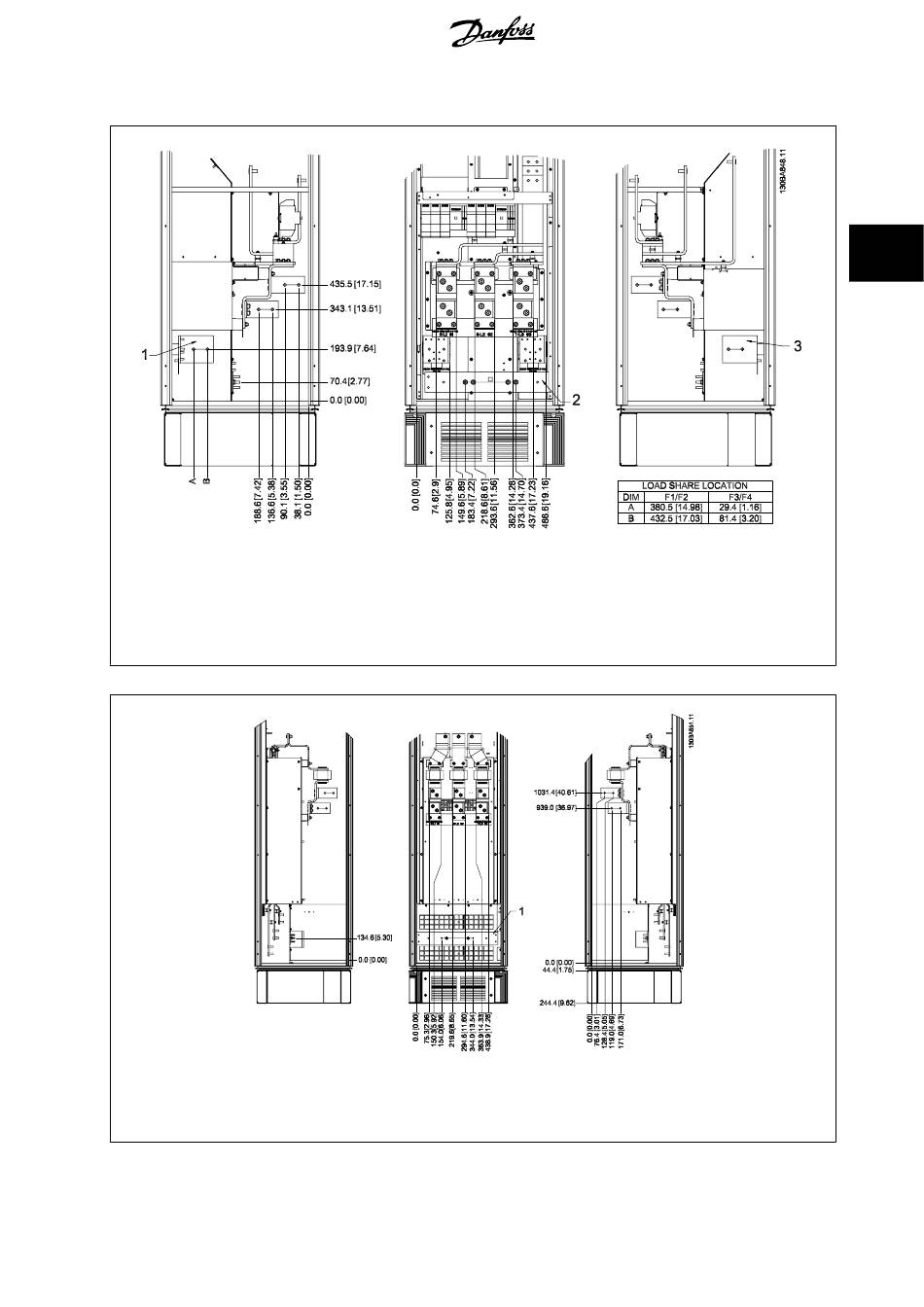

Abbildung 3.27: Klemmenpositionen - Gleichrichter (Links-, Vorder- und Rechtsansicht). Die Flanschplatte befindet sich 42 mm unter der
0,0-Ebene.
1) Zwischenkreiskopplungsklemme (-)
2) Erdungsschiene
3) Zwischenkreiskopplungsklemme (+)
Klemmenpositionen - Optionsschrank (Baugrößen F3 und F4)
Abbildung 3.28: Klemmenpositionen - Optionsschrank (Links-, Vorder- und Rechtsansicht). Die Flanschplatte befindet sich 42 mm unter der
0,0-Ebene.
1) Erdungsschiene
MG.11.F3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
3 Mechanische Installation
