3 Mechanische Installation
3

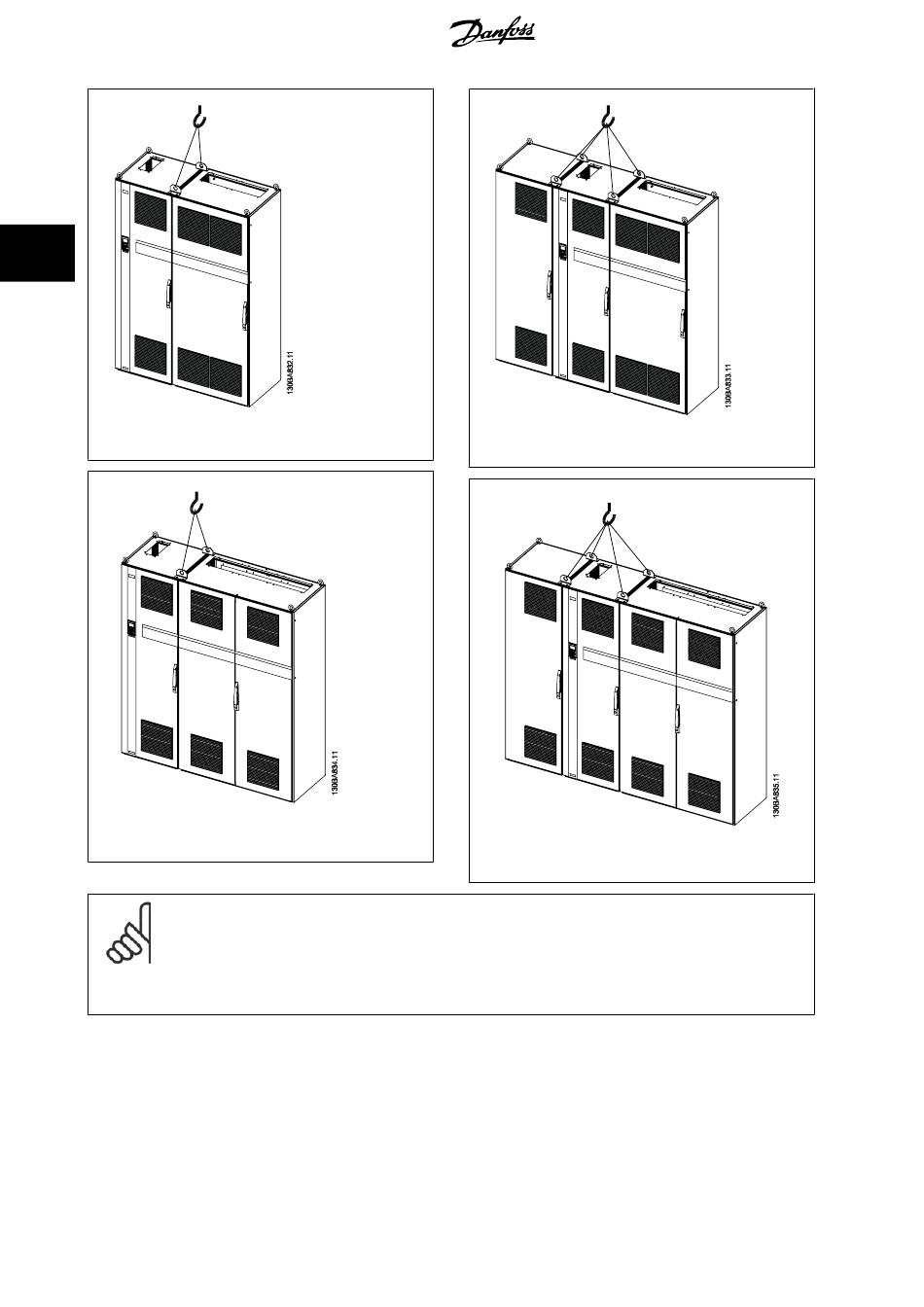

Abbildung 3.4: Empfohlenes Hebeverfahren, Baugröße F1
Abbildung 3.5: Empfohlenes Hebeverfahren, Baugröße F2
ACHTUNG!
Der Sockel ist zusammen mit dem Frequenzumrichter verpackt, während der Lieferung jedoch von den Baugrößen F1-F4 getrennt. Um
eine ordnungsgemäße Kühlung sicherzustellen, muss der Sockel einen Luftstrom zum Frequenzumrichter ermöglichen. Am endgültigen
Installationsort die F-Gehäuse auf dem Sockel platzieren. Der Winkel zwischen Oberseite des Frequenzumrichters und dem Hubseil
muss mindestens 60° betragen.
Zusätzlich zu den obigen Zeichnungen ist eine Spreizstange zum Heben der Baugröße F möglich.
18
Abbildung 3.6: Empfohlenes Hebeverfahren, Baugröße F3
Abbildung 3.7: Empfohlenes Hebeverfahren, Baugröße F4
